MEDIÇÃO 3D FLEXÍVEL

Braço de Medição Tridimensional (MMA)

Medição 3D manual, rápida e flexível para inspeções dimensionais diretamente na peça.

Quando o MMA faz sentido

Quando flexibilidade e velocidade são mais importantes que automação

Nem toda inspeção dimensional precisa de uma rotina CNC fixa. Em muitas aplicações, o operador precisa verificar diferentes características da peça rapidamente, mudar a estratégia durante a medição e acessar regiões distintas sem programar um ciclo automático completo.

Medições pontuais e rápidas

Ideal para verificações dimensionais em que o operador precisa medir pontos específicos sem criar uma rotina automática completa.

Mudança frequente dos pontos medidos

A estratégia pode ser adaptada durante a inspeção conforme novas características ou regiões da peça precisem ser verificadas.

Inspeção manual sem rotina CNC fixa

O operador conduz o processo manualmente, definindo quais pontos e características serão medidos ao longo da inspeção.

Acesso a diferentes regiões da peça

A articulação do braço permite alcançar diferentes faces, posições e características do componente com liberdade de movimento.

Estratégia adaptável durante a medição

O operador pode mudar a sequência de inspeção conforme identifica pontos críticos, desvios ou novas necessidades durante o processo.

Controle dimensional próximo ao processo

O MMA pode ser utilizado em ambientes produtivos para inspeções rápidas e acompanhamento dimensional sem depender de uma rotina automatizada.

Estratégias diferentes

O braço de medição não é uma CMM menor.

Ele atende uma necessidade diferente: medições manuais, rápidas e flexíveis, nas quais o operador precisa ter liberdade para adaptar a inspeção à peça e à situação.

CMM CNC: automação, repetibilidade e execução de rotinas programadas.

MMA: flexibilidade, liberdade de movimento e medição manual rápida.

Entenda o conceito

O que é um Braço de Medição Tridimensional (MMA)?

Medição 3D manual com liberdade de movimento e leitura espacial em tempo real.

Um braço de medição tridimensional, também conhecido como MMA ou braço articulado de medição, é um sistema de medição 3D operado manualmente.

Por meio de juntas articuladas e encoders, o sistema determina a posição do apalpador no espaço e registra as coordenadas tridimensionais dos pontos medidos diretamente na peça.

A partir desses pontos, o software permite avaliar dimensões, distâncias, posições, ângulos e relações geométricas com rapidez e flexibilidade, sem depender de uma rotina CNC fixa.

Braço articulado

Liberdade de movimento em vários eixos

Encoders

Leitura da posição angular das articulações

Apalpação

Coleta manual de pontos diretamente na peça

Software 3D

Transforma os pontos coletados em informação dimensional

O operador movimenta o braço; o sistema calcula onde o apalpador está no espaço. Essa combinação permite adaptar a inspeção rapidamente conforme a peça, a característica e a necessidade do processo.

Capacidades de medição

O que um braço de medição tridimensional pode medir?

A partir dos pontos coletados manualmente pelo operador, o MMA pode avaliar diferentes características dimensionais e geométricas da peça. A capacidade final depende da configuração do braço, apalpador, alcance, software e desempenho metrológico necessário para a aplicação.

O braço não mede apenas “comprimento, largura e altura”. Cada ponto coletado passa a fazer parte de uma referência tridimensional, permitindo construir elementos geométricos e analisar relações entre diferentes regiões do componente.

↔

Distâncias

Verificação de distâncias lineares, centros, afastamentos e relações entre diferentes características.

Diâmetros

Medição de furos, eixos, alojamentos e outras características circulares da peça.

○

Furos e posições

Localização de centros, padrões de furos e verificação de posicionamento entre características.

▱

Planos

Construção e análise de superfícies planas, referências e bases geométricas.

∠

Ângulos

Avaliação de relações angulares entre planos, linhas e características.

⊥

Perpendicularidade

Verificação da relação geométrica entre elementos conforme a referência utilizada.

∥

Paralelismo

Comparação entre planos, linhas e superfícies que precisam manter relação paralela.

XYZ

Alinhamentos

Criação de sistemas de coordenadas e alinhamento da medição à peça ou referência.

Exemplo prático

Uma única inspeção pode combinar várias características

Em uma carcaça usinada, por exemplo, o operador pode utilizar o mesmo braço para verificar diferentes características da peça sem depender de uma sequência CNC previamente programada.

Diâmetro de alojamentos

Posição de furos

Distância entre centros

Planos de referência

Ângulos e alinhamentos

Relações geométricas entre características

Comparação de tecnologias

Braço de medição x CMM: qual faz mais sentido para sua aplicação?

Um braço de medição tridimensional e uma máquina de medição por coordenadas podem avaliar características dimensionais semelhantes, mas trabalham com estratégias de inspeção diferentes. A escolha depende principalmente da repetibilidade necessária, nível de automação, flexibilidade do processo e tipo de rotina de medição.

Flexibilidade operacional

Braço de medição tridimensional

O MMA é operado manualmente e permite que o inspetor adapte a sequência de medição conforme a peça e a necessidade do momento.

Medição manual e flexível.
Rápida alteração da estratégia de inspeção.
Acesso a diferentes regiões da peça.
Boa opção para inspeções pontuais e variadas.
Menor dependência de programação CNC.
Maior influência da técnica e experiência do operador.

Automação e repetibilidade

Máquina de medição por coordenadas

A CMM é especialmente forte quando a empresa precisa executar rotinas padronizadas de forma automática e repetível.

Rotinas de medição programadas.
Maior repetibilidade entre ciclos.
Menor influência direta do operador durante a execução.
Muito adequada para inspeções seriadas.
Maior possibilidade de automação.
Forte controle do processo metrológico.

Critério	Braço de medição (MMA)	CMM
Operação	Manual, conduzida pelo operador.	Manual ou automatizada, com forte uso de rotinas programadas.
Flexibilidade	Alta para mudar pontos e sequência durante a inspeção.	Alta dentro da programação, mas normalmente mais estruturada.
Repetibilidade da rotina	Mais dependente do operador e da estratégia utilizada.	Especialmente forte em ciclos repetitivos e automatizados.
Automação	Não é seu principal objetivo.	Uma das principais vantagens em aplicações seriadas.
Inspeções pontuais	Muito adequado para verificações rápidas e variadas.	Pode realizar, mas nem sempre é a estratégia mais eficiente.
Produção seriada	Depende do processo e da participação do operador.	Muito adequada quando a rotina precisa ser repetida continuamente.
Influência do operador	Maior, pois o braço é conduzido manualmente.	Menor em ciclos automáticos e previamente programados.
Melhor escolha quando...	Flexibilidade e rapidez manual são prioridades.	Automação e repetibilidade são prioridades.

A escolha depende do processo

Não existe uma tecnologia melhor em termos absolutos.

Um braço pode ser a solução mais eficiente para uma inspeção manual rápida e variável, enquanto uma CMM pode ser superior quando o objetivo é executar repetidamente a mesma rotina com alto nível de automação. Peça, tolerância, frequência de inspeção e estratégia de medição precisam ser avaliadas em conjunto.

Não sabe se sua aplicação pede um braço de medição ou uma CMM? Envie as informações da peça e do processo para uma avaliação técnica.

Avaliar minha aplicação

Especificação técnica

Como escolher um braço de medição tridimensional?

A escolha do MMA não deve começar apenas pelo alcance ou pelo preço. Peça, tolerâncias, frequência de utilização, características a medir, ambiente e fluxo de trabalho precisam ser avaliados em conjunto.

Dois braços com aparência semelhante podem oferecer desempenhos e configurações diferentes. A especificação correta começa entendendo o que será medido, com qual frequência e qual nível de desempenho metrológico é necessário para o processo.

Qual alcance realmente é necessário?

O braço precisa alcançar todas as características importantes da peça sem obrigar o operador a trabalhar constantemente próximo do limite do volume útil.

Quais são as tolerâncias críticas?

O desempenho metrológico necessário deve ser compatível com as características e tolerâncias que realmente precisam ser controladas.

O que será medido?

Furos, planos, diâmetros, posições, alinhamentos e outras características podem exigir apalpadores e estratégias diferentes.

Como será a rotina de inspeção?

Medições esporádicas, inspeções frequentes e verificações durante a produção podem exigir níveis diferentes de ergonomia e produtividade.

Como o braço será fixado?

Base, mesa, tripé ou outra solução de montagem precisam garantir estabilidade adequada durante a medição.

Qual será o ambiente de utilização?

Temperatura, vibração, movimentação ao redor da peça e condições do local devem ser consideradas na estratégia de medição.

Qual software fará parte do processo?

O fluxo pode envolver criação de geometrias, alinhamento, comparação com CAD, relatórios e integração ao sistema de qualidade.

Quem vai operar o equipamento?

Como a medição é manual, treinamento, técnica e padronização do operador têm impacto direto na consistência do processo.

Um ponto importante

Maior alcance não significa automaticamente melhor escolha.

O alcance deve ser suficiente para a aplicação, mas a decisão também precisa considerar desempenho metrológico, ergonomia e forma de utilização. Diferentes tamanhos e configurações podem apresentar características de desempenho distintas.

O objetivo não é comprar o maior braço disponível.

O objetivo é escolher um sistema que alcance a peça com conforto, ofereça desempenho adequado às tolerâncias e seja eficiente na rotina real do operador.

Não sabe qual alcance ou configuração escolher?

Envie dimensões da peça, tolerâncias e características que precisam ser medidas. A aplicação deve definir o equipamento — e não o contrário.

Avaliar minha aplicação

Aplicações industriais

Onde o braço de medição tridimensional é mais utilizado?

O MMA pode ser aplicado em diferentes setores sempre que a inspeção dimensional exigir rapidez, liberdade de movimento e adaptação da estratégia de medição às características da peça.

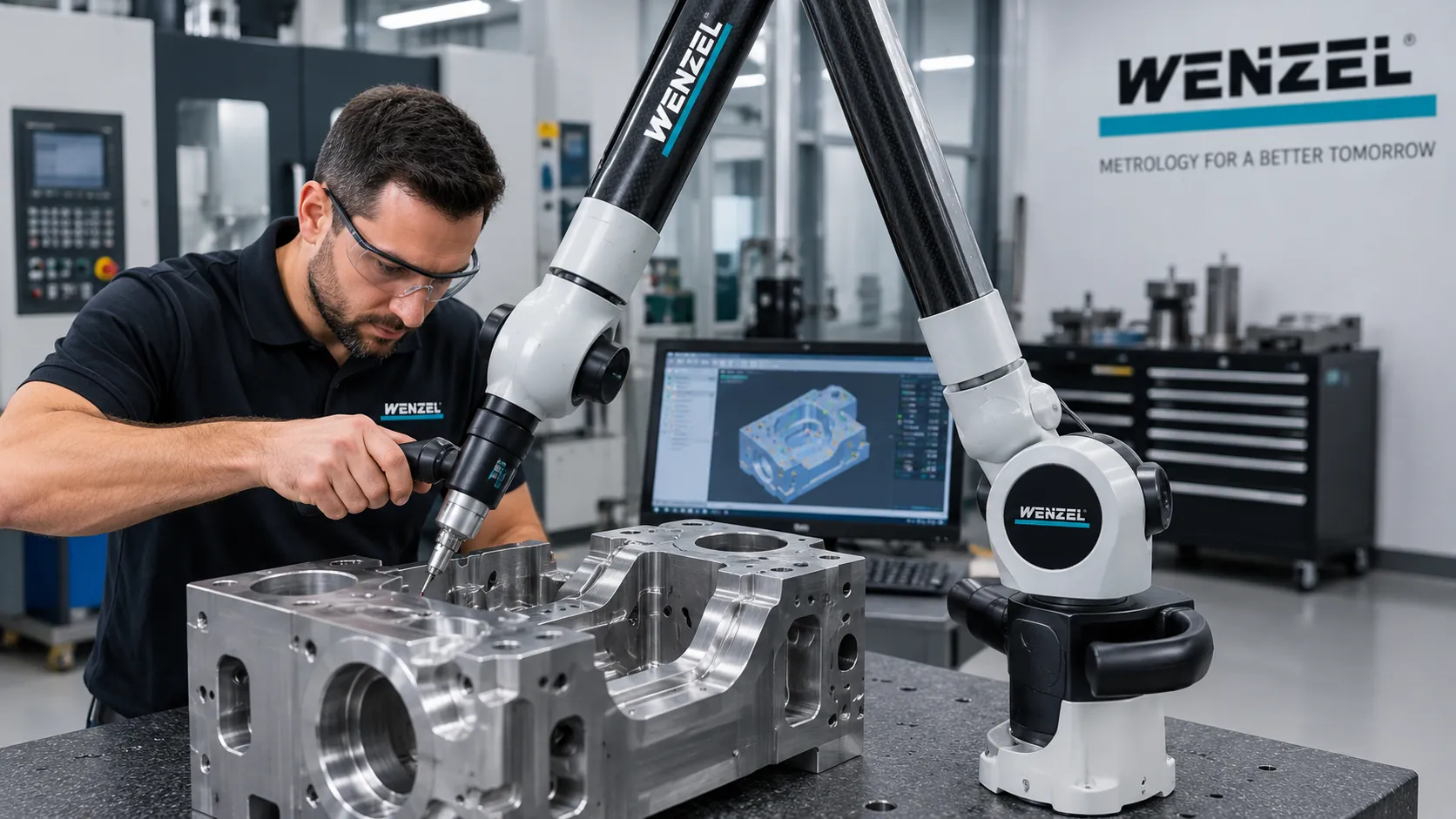

Usinagem e ferramentaria

Verificação de peças e dispositivos

Inspeção de componentes usinados, moldes, dispositivos, ferramentas e características dimensionais que precisam ser verificadas rapidamente durante fabricação, ajuste ou liberação.

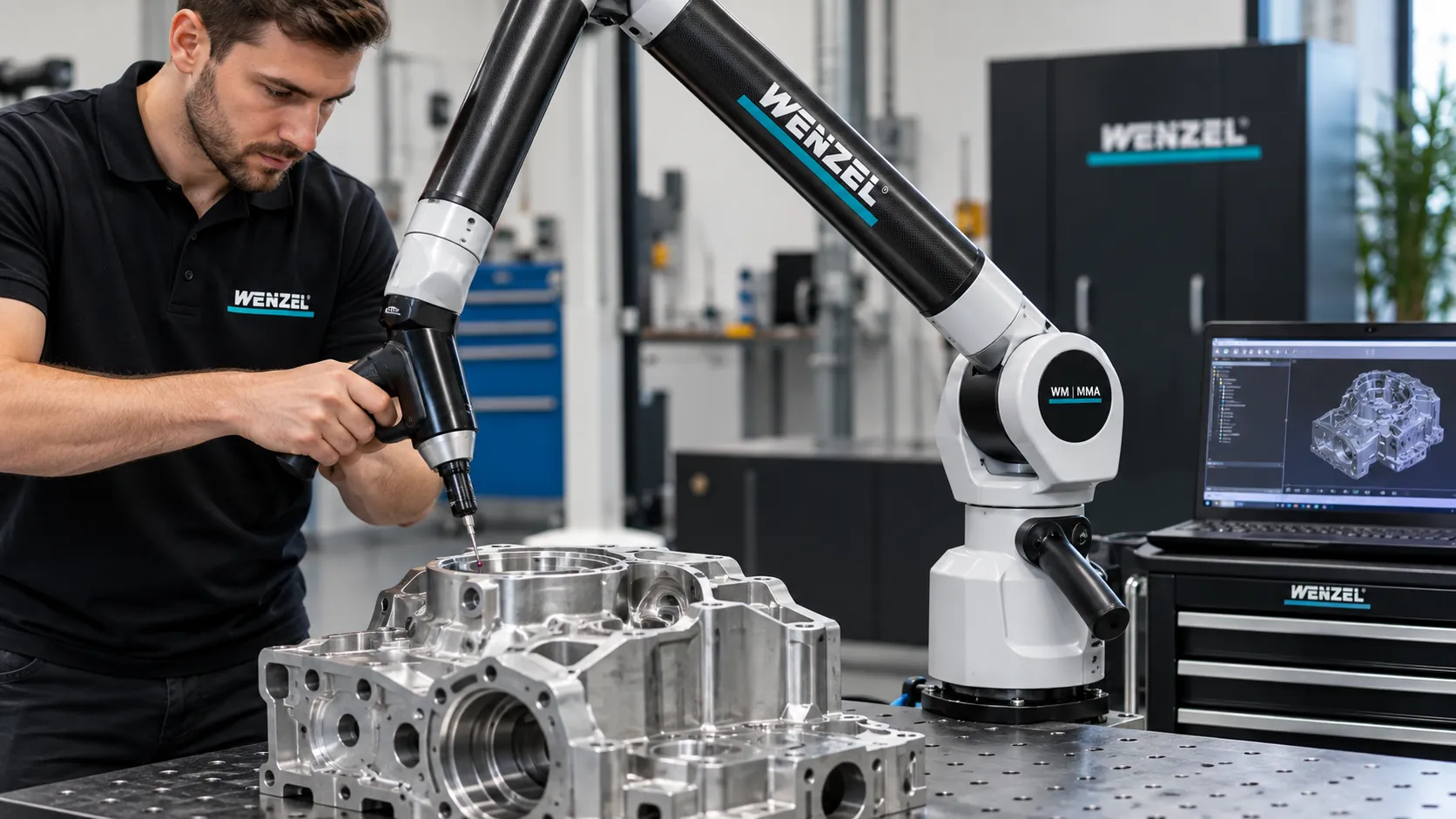

Braço de medição tridimensional em aplicação automotiva

Automotivo

Componentes, dispositivos e montagem

Aplicações em componentes automotivos, gabaritos, dispositivos de montagem e verificações dimensionais durante diferentes etapas do processo produtivo.

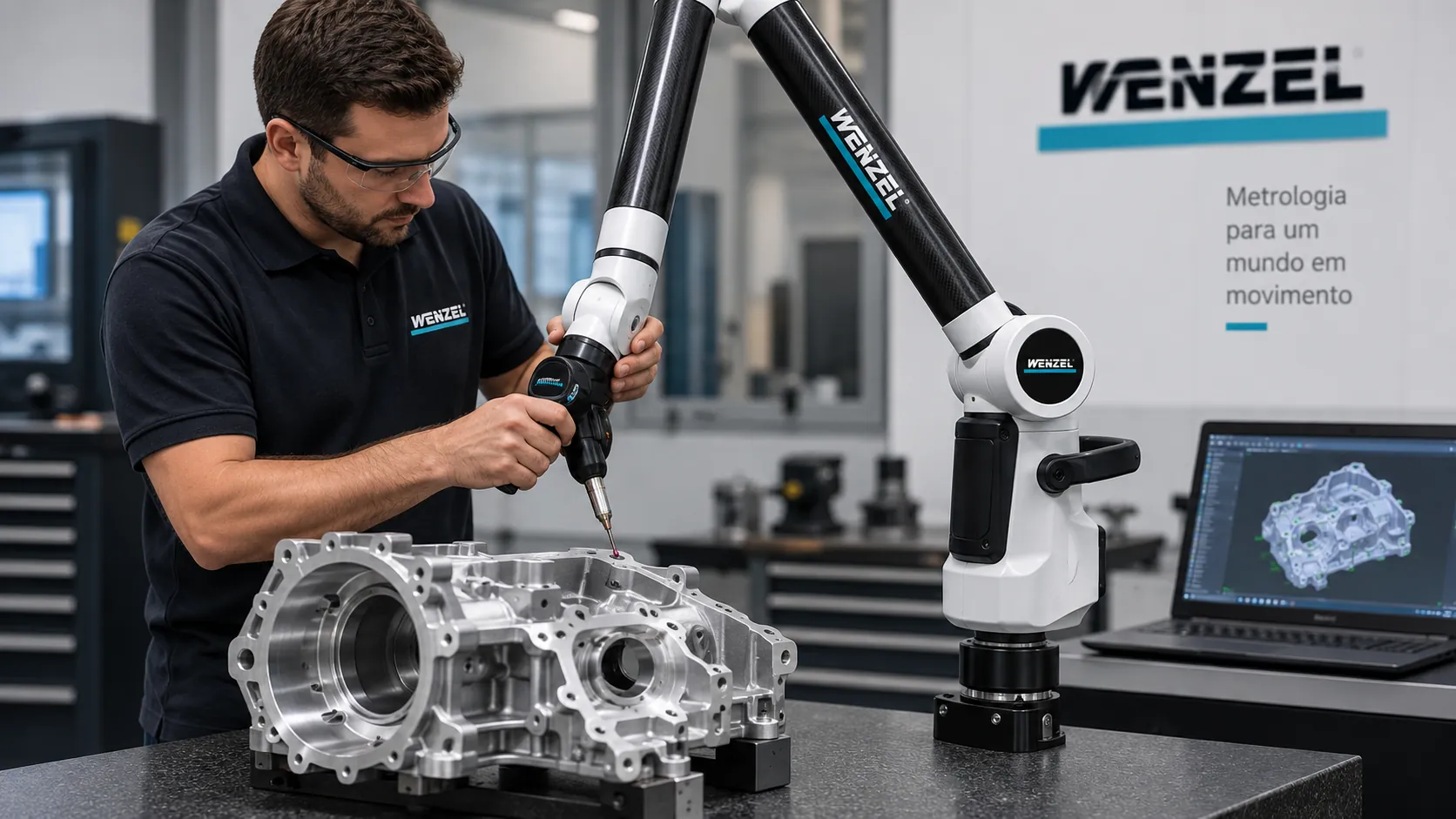

Aeroespacial

Inspeção flexível de componentes e estruturas

Útil em peças e estruturas com geometrias variadas, nas quais diferentes características precisam ser verificadas manualmente conforme a etapa de fabricação ou manutenção.

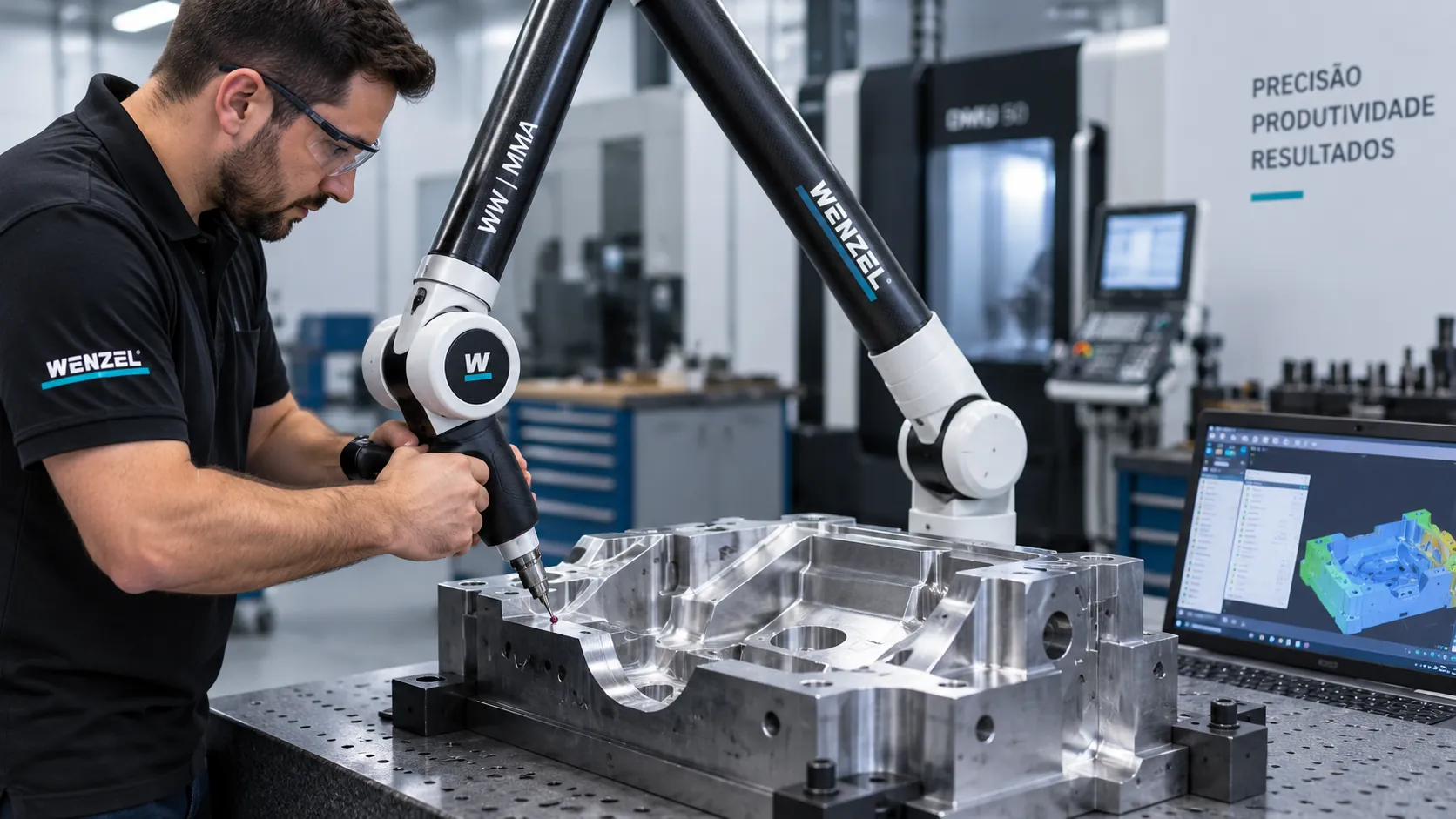

Máquinas e equipamentos

Controle dimensional de peças e conjuntos

Medição de componentes, estruturas, subconjuntos e características geométricas em situações que exigem inspeção manual próxima ao processo.

Onde o MMA se destaca

Quando a inspeção muda, a flexibilidade passa a ser parte da solução.

Em aplicações nas quais os pontos medidos, a sequência ou as características verificadas podem mudar de uma inspeção para outra, o braço articulado permite que o operador adapte a medição de forma muito mais direta.

A aplicação deve definir a estratégia.

Tipo de peça, tolerâncias, frequência de inspeção e características a medir determinam se o MMA é a solução adequada para o processo.

Solução WENZEL

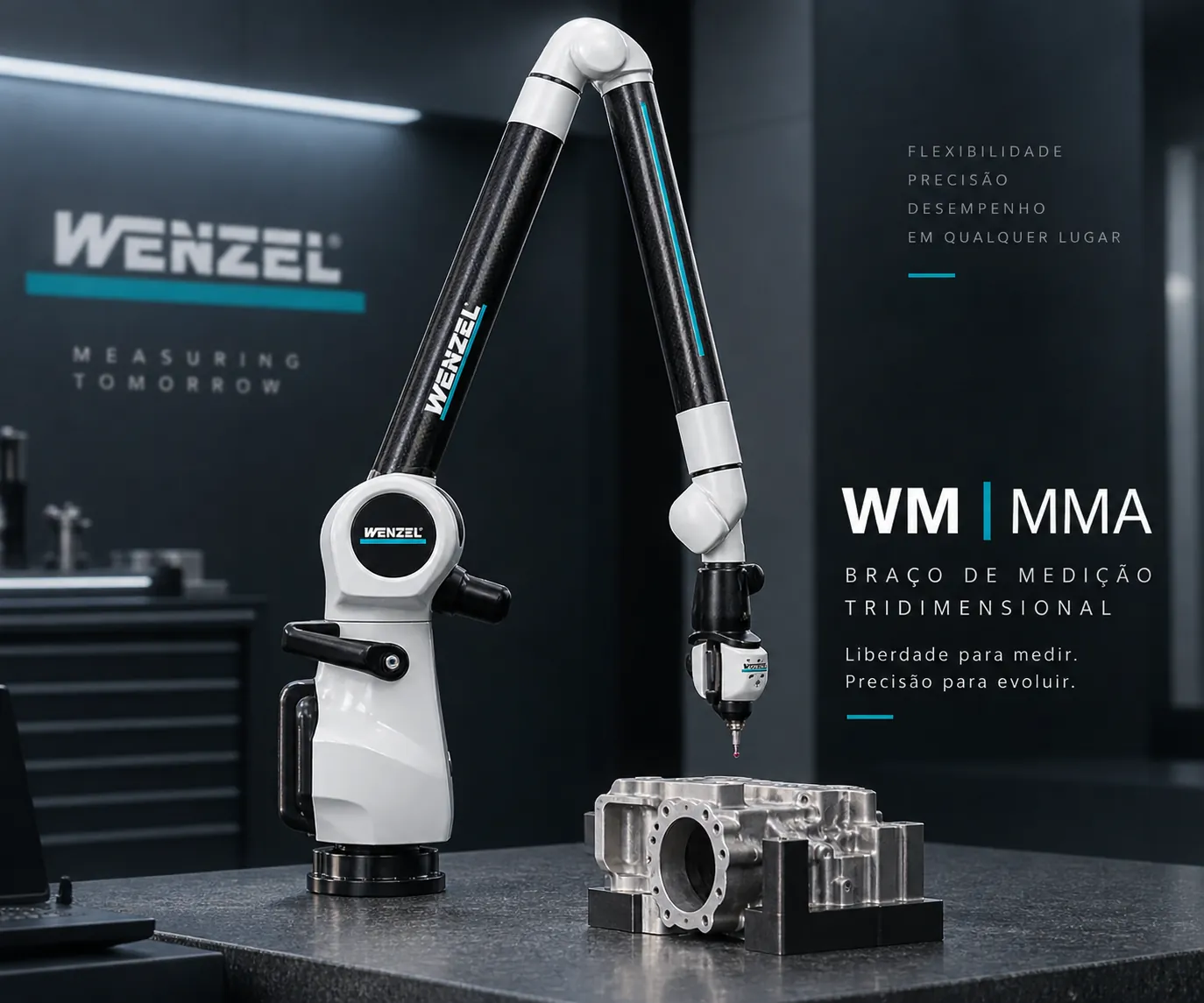

WM | MMA

Braço de medição tridimensional para inspeções manuais, rápidas e flexíveis.

O WM | MMA da WENZEL é um braço de medição tridimensional desenvolvido para aplicações em controle dimensional, produção e garantia da qualidade. Sua arquitetura articulada permite que o operador conduza o sistema ao redor da peça e adapte a estratégia de medição conforme a necessidade da inspeção.

Em vez de depender de uma rotina CNC fixa para cada verificação, o operador pode medir diferentes características diretamente no componente, com liberdade para alterar os pontos avaliados e acessar regiões distintas da peça.

7 eixos

Liberdade de movimento para orientar o sistema em diferentes posições durante a inspeção.

Tátil e óptico

Pode ser configurado com sensores táteis ou ópticos conforme a aplicação.

Bateria integrada

Mais autonomia para utilizar o sistema durante diferentes rotinas de medição.

Wi-Fi integrado

Comunicação sem fio para transmissão dos dados coletados durante a inspeção.

Compensação térmica

Recurso que ajuda a considerar as condições de temperatura durante a utilização do sistema.

WM | Quartis Mobile

Avaliação dos resultados de medição por meio da solução de software da WENZEL.

O WM | MMA não substitui uma CMM em todas as aplicações. Ele amplia as possibilidades de controle dimensional quando a estratégia exige medição manual, flexibilidade operacional e acesso rápido a diferentes características da peça.

Avaliar minha aplicação

Uso em produção

Adequado para verificações próximas ao processo, inspeções pontuais e medições que precisam ser realizadas com rapidez.

Flexibilidade operacional

O operador pode adaptar a sequência de medição conforme a peça, a característica e o objetivo da inspeção.

Aplicação consultiva

A configuração ideal depende das dimensões, tolerâncias, sensores, software e rotina real de utilização.

Especificação técnica

Características do WM | MMA

A configuração do braço de medição deve ser definida a partir da aplicação, das características da peça, das tolerâncias, do ambiente e da estratégia de inspeção.

O WM | MMA pode ser configurado de acordo com diferentes necessidades de medição. Por isso, alcance, sensores, acessórios e desempenho metrológico devem ser confirmados conforme o modelo e a configuração selecionados para o projeto.

Característica	WM \| MMA	Aplicação prática
Arquitetura	Braço de medição tridimensional articulado.	Permite conduzir o sistema manualmente ao redor da peça e acessar diferentes regiões durante a inspeção.
Número de eixos	7 eixos.	Oferece liberdade de movimento para orientar o sensor conforme a posição e a geometria do componente.
Tecnologias de medição	Sensores táteis e ópticos, conforme a configuração.	Permite escolher entre medição por contato e aquisição óptica de superfícies.
Operação	Condução manual pelo operador.	Adequado para inspeções rápidas, variadas e sem necessidade de uma rotina CNC fixa para cada verificação.
Mobilidade	Estrutura leve para utilização móvel.	Pode ser utilizado em diferentes áreas conforme a necessidade do processo e a configuração de montagem.
Alimentação	Bateria integrada.	Oferece maior autonomia para diferentes rotinas de medição.
Comunicação	Interface Wi-Fi integrada.	Permite transmitir os resultados de medição sem depender exclusivamente de uma conexão física.
Compensação térmica	Compensação de temperatura integrada ao sistema.	Ajuda a considerar as condições térmicas durante a utilização do braço de medição.
Tempo de preparação	Sem necessidade de tempo de aquecimento.	Permite iniciar a utilização diretamente conforme o procedimento de inspeção.
Software	WM \| Quartis Mobile e soluções compatíveis conforme configuração.	Avaliação, análise e documentação dos resultados de medição.
Fixação	Base e acessórios de montagem conforme aplicação.	A estabilidade da montagem deve ser definida de acordo com a peça e a rotina de inspeção.
Dados dimensionais	Dependem do modelo e da configuração selecionada.	Alcance, volume de medição e desempenho devem ser confirmados antes da especificação final.

Para medições variadas

Indicado quando diferentes características da peça precisam ser verificadas com liberdade para adaptar a sequência de inspeção.

Para uso tátil ou óptico

A tecnologia de medição pode ser definida conforme a geometria, a superfície e o nível de detalhe necessário.

Para uma especificação correta

A escolha final deve considerar peça, tolerância, alcance, sensor, software, fixação e ambiente de utilização.

A ficha técnica precisa ser analisada junto com a aplicação. O melhor braço não é necessariamente o de maior alcance ou o de maior quantidade de recursos. A configuração adequada é aquela que consegue alcançar as características da peça, atender às tolerâncias e funcionar com eficiência na rotina real de inspeção.
Avaliar minha aplicação

Software e análise dimensional

Do ponto medido ao resultado dimensional

O braço de medição coleta os dados na peça, mas é o fluxo de software que transforma essas informações em resultados úteis para a inspeção, a qualidade e a tomada de decisão no processo.

Coleta dos pontos

O operador conduz o braço e posiciona o sensor sobre as características que precisam ser avaliadas.

Transmissão dos dados

As informações coletadas podem ser transmitidas para avaliação por meio da interface de comunicação do sistema.

Análise dimensional

O software transforma os pontos em elementos geométricos, dimensões, posições e relações entre características.

Resultado e relatório

Os resultados podem ser avaliados, documentados e utilizados para apoiar decisões de qualidade e processo.

WM | Quartis Mobile

O WM | Quartis Mobile é a solução de software associada ao ecossistema WENZEL para avaliação dos resultados obtidos durante a medição.

Organização dos dados coletados.
Avaliação de características dimensionais.
Análise dos resultados da inspeção.
Documentação do processo de medição.

Software conforme a aplicação

A escolha do software deve acompanhar o tipo de inspeção, o formato dos resultados desejados, o uso de modelos CAD e o fluxo de qualidade da empresa.

Medição de características geométricas.
Comparação com dimensões nominais.
Análise de desvios conforme o processo.
Relatórios para qualidade e produção.

O equipamento é apenas uma parte da solução. Para obter resultados consistentes, é necessário combinar braço, sensor, software, procedimento de medição e treinamento do operador. A configuração ideal deve ser definida a partir da aplicação real e dos resultados que a empresa precisa gerar.
Avaliar minha aplicação

Dúvidas frequentes

Perguntas sobre o braço de medição WM | MMA

Antes de especificar um braço de medição, é importante entender como ele funciona, quais características pode avaliar e em quais situações ele oferece mais flexibilidade ao processo de inspeção.

O que é um braço de medição tridimensional?

Um braço de medição tridimensional é um sistema articulado que utiliza juntas, encoders e um sensor para determinar a posição de pontos no espaço. O operador conduz o braço manualmente e o software transforma os pontos coletados em informações dimensionais.

O WM | MMA pode realizar medição tátil?

Sim. Conforme a configuração escolhida, o WM | MMA pode utilizar sensores táteis para verificar furos, planos, diâmetros, posições, distâncias, ângulos e outras características geométricas da peça.

O WM | MMA também pode trabalhar com medição óptica?

Sim. A WENZEL informa que o braço pode trabalhar com sensores ópticos e scanners de linha. Essa configuração pode ser adequada para superfícies, perfis e geometrias que exigem uma quantidade maior de dados.

O braço de medição substitui uma CMM?

Não em todas as aplicações. O MMA prioriza flexibilidade, velocidade e operação manual. A CMM é especialmente forte em rotinas programadas, automação e repetibilidade entre ciclos. A escolha depende do processo, das tolerâncias e da frequência de inspeção.

Quando o WM | MMA pode ser uma boa escolha?

Ele pode fazer sentido quando o operador precisa medir diferentes pontos rapidamente, alterar a estratégia durante a inspeção, acessar regiões distintas da peça ou realizar verificações sem criar uma rotina CNC completa para cada situação.

Como escolher o alcance correto?

O alcance deve ser suficiente para acessar as características importantes da peça sem trabalhar constantemente no limite do volume útil. Também é necessário considerar o tamanho do componente, a posição do operador, o sensor, a fixação e a estratégia de medição.

O WM | MMA pode ser usado próximo à produção?

Sim. O sistema pode ser utilizado em processos de produção e garantia da qualidade quando a aplicação exige medições rápidas, flexíveis e próximas do processo de fabricação.

Qual software pode ser utilizado com o WM | MMA?

O WM | MMA pode ser avaliado com o WM | Quartis Mobile. Outras opções de software devem ser confirmadas de acordo com o sensor, a configuração adquirida e o fluxo de medição definido para o projeto.

Quais informações devo enviar para solicitar uma avaliação?

Envie, sempre que possível, o tipo de peça, dimensões aproximadas, características que precisam ser medidas, tolerâncias, frequência de inspeção, ambiente de utilização e se a medição será tátil ou óptica.

Vamos avaliar sua aplicação?

A configuração correta depende da peça, das tolerâncias, das características que precisam ser verificadas e da rotina real de inspeção. Envie essas informações para receber uma orientação técnica sobre o WM | MMA.

Conte-nos o que precisa ser medido, qual é o tipo de peça e como funciona atualmente o seu processo de inspeção.
Avaliar minha aplicação
