FLIR T540: Mais detalhe para decisões mais precisas.

A FLIR T540 combina resolução térmica de 464 × 348, ergonomia da Série T500 e recursos avançados de medição para inspeções industriais que exigem maior nível de detalhamento.

Com 161.472 pixels térmicos, bloco óptico rotativo em até 180°, foco assistido por laser e lentes intercambiáveis, a T540 entrega mais informação sobre o alvo sem abrir mão da agilidade em campo.

Fale com um especialista

464 × 348 px | Até 1500 °C | Bloco óptico 180° | Zoom até 6×

Liberdade para inspecionar onde outras câmeras limitam

A Série FLIR T foi desenvolvida para acompanhar a realidade da inspeção industrial, onde o ativo nem sempre está na altura ideal ou em um ponto de fácil acesso.

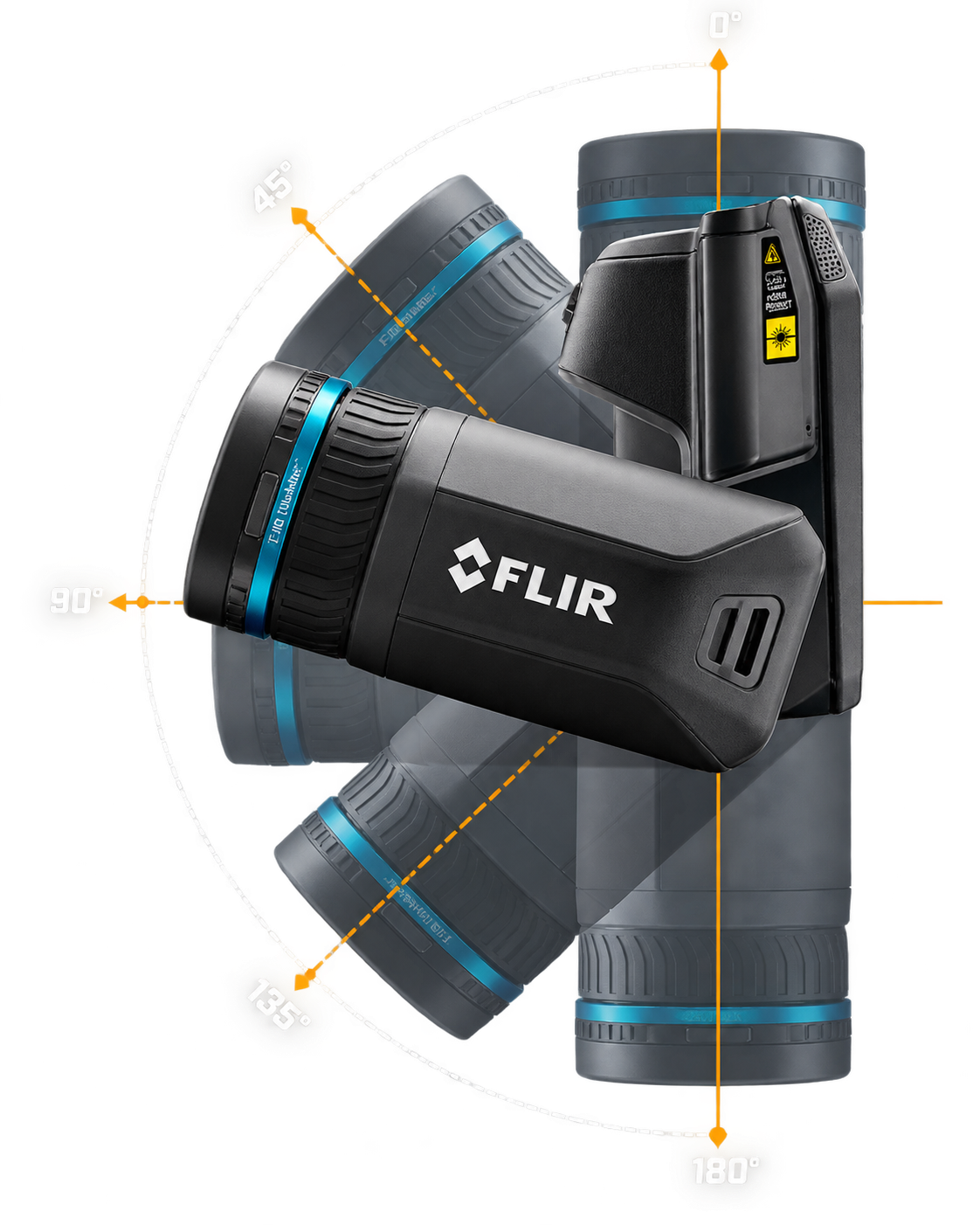

Seu bloco óptico giratório em até 180° permite reposicionar a lente sem obrigar o operador a trabalhar em posturas desconfortáveis, facilitando inspeções acima da cabeça, em regiões inferiores, atrás de estruturas e em áreas de acesso restrito.

Na prática, isso significa mais ergonomia, mais controle durante a inspeção e mais produtividade em campo.

A câmera se adapta ao trabalho — e não o contrário.

A lente certa muda a inspeção

Nem toda inspeção acontece à mesma distância — e nem todo ativo exige o mesmo campo de visão.

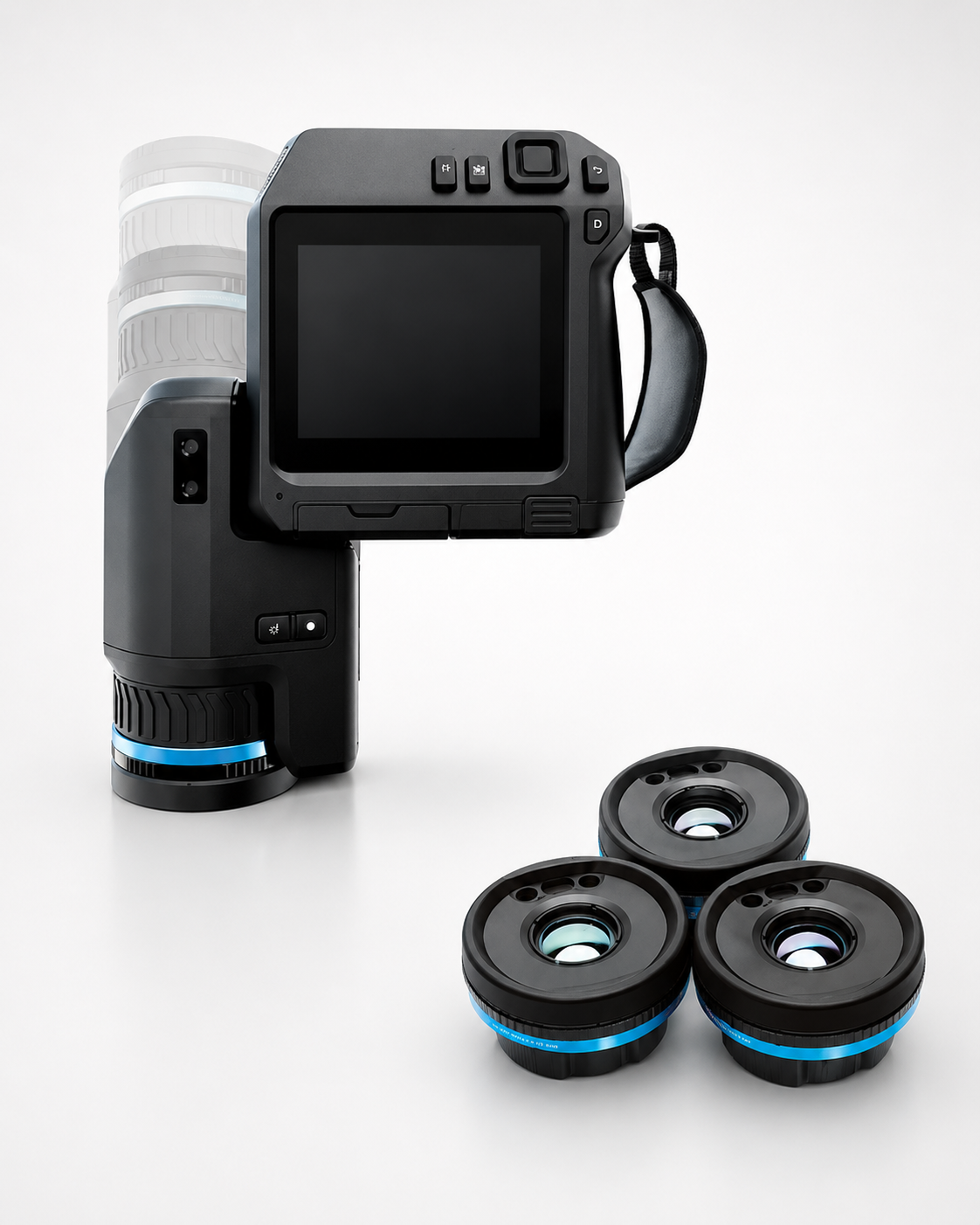

Com lentes intercambiáveis, as câmeras da Série FLIR T podem ser configuradas para trabalhar melhor em ambientes apertados, áreas amplas ou em pontos mais distantes. Isso dá ao profissional mais liberdade para escolher a óptica de acordo com a aplicação, sem comprometer a rotina de medição.

Na prática, é a diferença entre simplesmente enxergar o equipamento e enquadrar exatamente o que precisa ser analisado.

Mais alcance quando necessário. Mais abertura quando o espaço é limitado. E uma plataforma preparada para acompanhar diferentes desafios dentro da mesma planta.

Porque uma boa inspeção começa antes da imagem — começa pela escolha da lente certa.

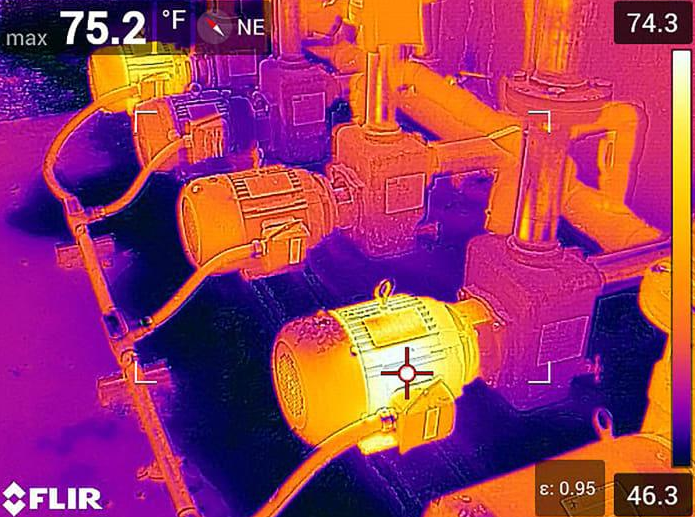

Motores e acionamentos

Identifique aquecimentos anormais em motores, rolamentos e sistemas de acionamento antes que evoluam para falhas.

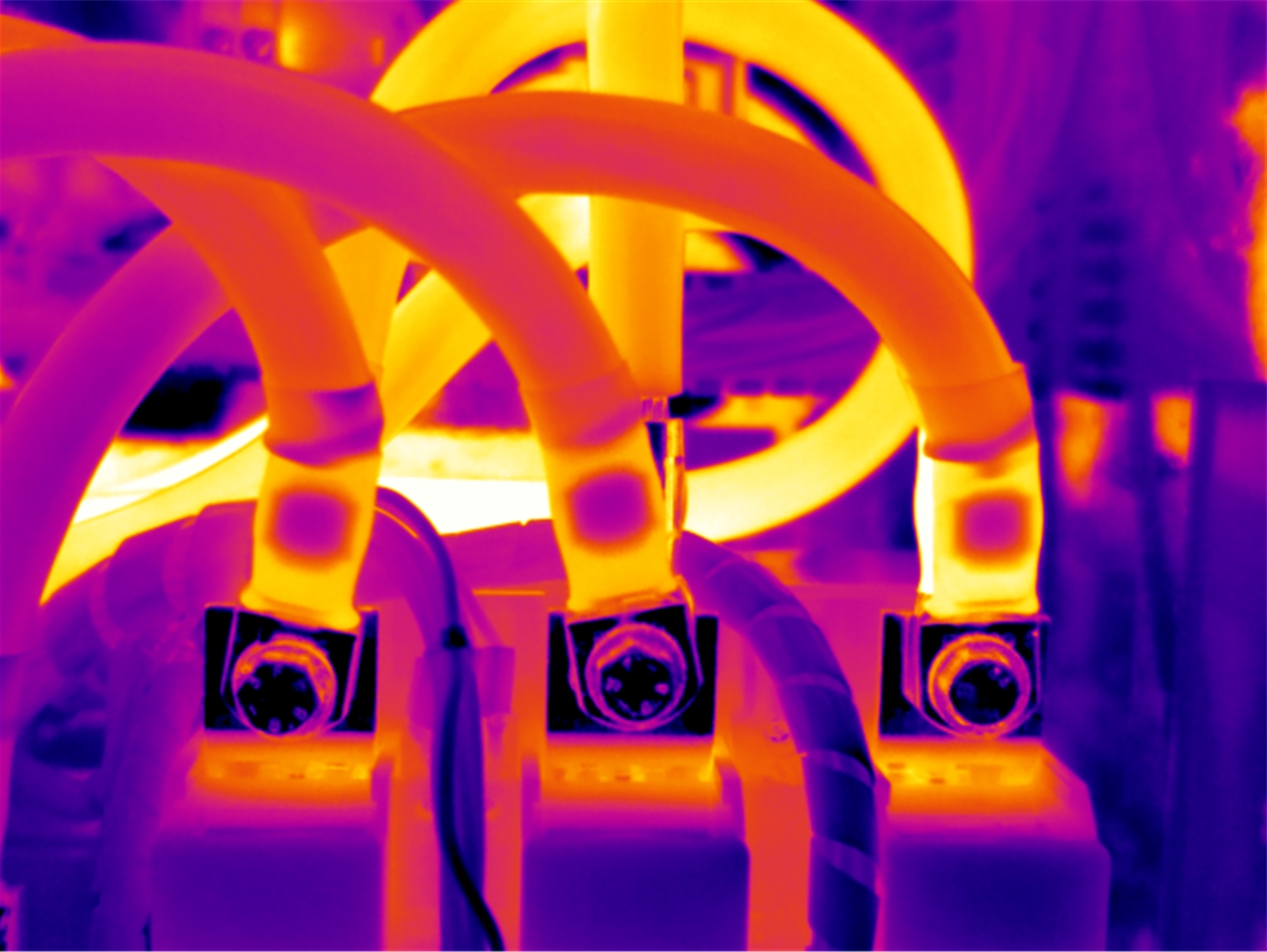

Painéis elétricos

Localize pontos quentes em conexões, disjuntores, barramentos e componentes elétricos durante inspeções de manutenção.

Inspeção predial

Encontre perdas térmicas, falhas de isolamento e anomalias em fachadas, coberturas e sistemas construtivos.

Termografia predial e inspeção de infraestrutura

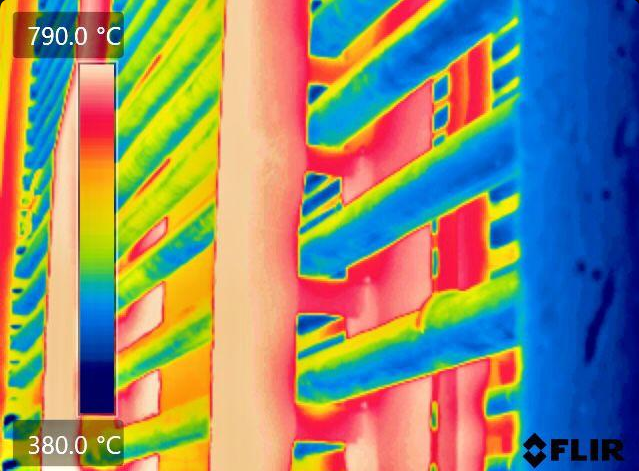

Processos e utilidades

Monitore tanques, tubulações, válvulas e equipamentos de processo, identificando variações térmicas que podem indicar perdas, falhas ou comportamento anormal.

Família FLIR T5xx

A T540 é o nível certo para sua inspeção?

As três câmeras compartilham a arquitetura profissional da Série T500. A diferença está principalmente no nível de detalhamento térmico, capacidade de aproximação e faixa de medição disponível para cada aplicação.

FLIR T530
Uma escolha sólida para manutenção industrial profissional e inspeções de rotina.
Resolução térmica 320 × 240
Pixels térmicos 76.800
Zoom digital 1–4×
Temperatura máxima Até 1200 °C opcional
Ideal para: manutenção elétrica e mecânica, inspeções periódicas, painéis, motores, equipamentos e ativos industriais.
Mais detalhe, mais capacidade
FLIR T540
Para aplicações que exigem mais definição, maior capacidade de análise e melhor detalhamento térmico.
Resolução térmica 464 × 348
Pixels térmicos 161.472
Zoom digital 1–6×
Temperatura máxima Até 1500 °C
Ideal para: inspeções mais exigentes, alvos menores, equipamentos mais distantes e situações em que maior detalhamento térmico melhora a confiança no diagnóstico.
FLIR T560
O maior nível de resolução da família para aplicações que exigem máxima capacidade de visualização.
Resolução térmica 640 × 480
Pixels térmicos 307.200
Zoom digital 1–8×
Temperatura máxima Até 1500 °C
Ideal para: inspeções críticas, necessidade de máximo detalhamento e aplicações em que pequenos alvos precisam ser analisados com mais definição.

A T540 ocupa um ponto muito interessante dentro da família: entrega um salto importante de resolução e detalhamento sobre a T530, sem necessariamente exigir o investimento da T560.

Quero ajuda para escolher
Engenharia de aplicação Metrology

Mais resolução só faz sentido quando a aplicação exige.

A FLIR T540 entrega um salto importante em detalhamento térmico, mas a escolha correta não deveria começar apenas pela resolução.

Distância até o ativo, tamanho do menor componente, lente, temperatura e nível de detalhe necessário determinam se a T540 realmente é a configuração mais adequada para sua inspeção.

Antes de recomendar uma T540, queremos entender o que você precisa enxergar. Assim conseguimos avaliar se os 161.472 pixels térmicos da T540 representam uma vantagem real para a aplicação, qual lente faz mais sentido e se existe necessidade de avançar para uma configuração ainda mais robusta.
Falar com um especialista Agendar demonstração
01

Distância até o ativo

Quanto maior a distância, mais importante se torna avaliar resolução, óptica e quantidade de pixels efetivamente sobre o alvo.

02

Tamanho do menor alvo

Componentes pequenos podem exigir mais detalhamento térmico para gerar uma imagem realmente útil para análise.

03

Lente e campo de visão

A lente certa pode ser tão importante quanto a resolução. Grande angular, padrão ou teleobjetiva dependem da aplicação.

04

Faixa de temperatura

A T540 pode trabalhar em aplicações de alta temperatura, chegando a até 1500 °C conforme a configuração.

05

Nível de detalhamento

Mais resolução pode fazer diferença quando o diagnóstico depende de enxergar pequenas variações ou componentes menores.

06

Rotina de inspeção

Frequência, ambiente, documentação e fluxo de análise também influenciam na configuração ideal da solução.

FLIR T540

Principais especificações técnicas

Os dados mais importantes para entender o desempenho da FLIR T540 e avaliar se seu nível de detalhamento atende à aplicação.

Resolução infravermelha
464 × 348 — 161.472 pixels
Resolução UltraMax®
645.888 pixels efetivos
Faixas de medição
-20 °C a 120 °C
0 °C a 650 °C
300 °C a 1500 °C
Temperatura máxima
Até 1500 °C
Sensibilidade térmica / NETD
<30 mK a 30 °C
Faixa espectral
7,5 – 14 µm
Frequência da imagem
30 Hz
Precisão
±2 °C ou ±2% da leitura
Tela
LCD touch de 4", 640 × 480 pixels, com rotação automática
Câmera digital
5 MP com iluminação LED integrada
Modos de imagem
Infravermelho, visual, MSX® e Picture-in-Picture
Zoom digital
Contínuo de 1–6×
Foco
Contínuo com medidor de distância a laser, disparo único por laser, contraste e foco manual
Bloco óptico
Rotativo em até 180°
Lentes térmicas
Opções intercambiáveis de 6°, 14°, 24°, 42° e opções FlexView® de campo de visão duplo
Medição e análise
Pontos e áreas de medição, ponto quente, ponto frio e configurações personalizáveis
Medidor de distância a laser
Sim
Inspection Route
Compatível com rotas de inspeção criadas no FLIR Thermal Studio Pro
Conectividade
Wi-Fi, Bluetooth e USB 2.0
Armazenamento
Cartão SD removível + conectividade FLIR Ignite
Autonomia
Aproximadamente 4 horas em condições típicas de uso
Proteção
IP54
Dúvidas frequentes

Perguntas sobre a FLIR T540

Respostas para ajudar a avaliar resolução, lente, faixa de temperatura e configuração para sua aplicação.

Qual é a resolução térmica da FLIR T540?
A FLIR T540 possui resolução infravermelha de 464 × 348 pixels, totalizando 161.472 pixels térmicos. Com UltraMax®, a resolução efetiva pode chegar a 645.888 pixels.
Qual é a temperatura máxima medida pela FLIR T540?
A FLIR T540 possui faixas de medição de -20 °C a 120 °C, 0 °C a 650 °C e 300 °C a 1500 °C. Portanto, sua temperatura máxima de medição pode chegar a 1500 °C.
Qual lente escolher para a FLIR T540?
A lente ideal depende principalmente da distância até o alvo, do tamanho do menor componente que precisa ser analisado e do campo de visão disponível. Aplicações próximas ou em espaços limitados podem exigir campos de visão mais amplos, enquanto alvos menores ou mais distantes podem se beneficiar de ópticas mais estreitas. A Metrology Systems pode avaliar esses parâmetros antes da escolha da configuração.
Qual a diferença entre FLIR T530, T540 e T560?
A T530 possui resolução de 320 × 240, a T540 aumenta para 464 × 348 e a T560 chega a 640 × 480. A T540 ocupa uma posição intermediária muito interessante: entrega um salto significativo de detalhamento em relação à T530, sem necessariamente exigir a resolução máxima da T560.
Quando vale a pena escolher a FLIR T540 em vez da T530?
A T540 tende a fazer mais sentido quando a aplicação envolve alvos menores, maiores distâncias ou necessidade de visualizar mais detalhes térmicos. A diferença de resolução pode aumentar a quantidade de informação disponível sobre o componente e contribuir para análises mais exigentes.
O bloco óptico da FLIR T540 gira?
Sim. O bloco óptico pode ser ajustado em até 180°, permitindo direcionar a lente ao ativo enquanto a tela permanece em uma posição confortável para o operador.
A FLIR T540 possui lentes intercambiáveis?
Sim. A Série T500 suporta diferentes lentes intercambiáveis, incluindo opções de grande angular, teleobjetiva e lentes FlexView® de campo de visão duplo.
A FLIR T540 possui foco automático?
Sim. A T540 oferece foco automático assistido por medição de distância a laser, foco contínuo, foco por contraste e ajuste manual.
A FLIR T540 possui MSX® e UltraMax®?
Sim. O MSX® adiciona detalhes visuais à imagem térmica, facilitando a identificação dos componentes. Já o UltraMax® utiliza processamento de super-resolução e pode elevar a imagem da T540 para 645.888 pixels efetivos.
A FLIR T540 pode ser utilizada em rotas de inspeção?
Sim. A Série T500 oferece suporte ao Inspection Route, permitindo executar rotas previamente estruturadas e organizar a coleta de imagens e dados durante inspeções periódicas.
É possível solicitar uma demonstração da FLIR T540?
Sim. A Metrology Systems pode avaliar sua aplicação, analisar distância, tamanho do alvo, temperatura e lente e verificar se a T540 é realmente a configuração mais adequada para sua necessidade.
FLIR T540 + Metrology Systems

Mais resolução deve gerar mais informação para sua inspeção.

A T540 oferece um importante salto de detalhamento dentro da Série T500, mas a melhor configuração depende da distância, do tamanho do alvo, da temperatura e da óptica utilizada. Conte para nossa equipe o que você precisa inspecionar e avaliaremos a solução mais adequada.

Quero avaliar minha aplicação
