Detectar
A matriz acústica capta emissões sonoras e ultrassônicas associadas a fenômenos de descarga parcial em ativos elétricos.
FLIR Si2-PD
Encontre sinais de descarga parcial antes que a falha avance.
Localize, classifique e avalie descargas parciais em ativos elétricos com imagem acústica, análise embarcada e inspeção sem contato.
CONFIABILIDADE ELÉTRICA
Uma descarga parcial pode começar muito antes de a falha se tornar visível.
Descargas parciais podem surgir em isoladores, terminações, cabos, transformadores e outros componentes de alta tensão antes que o problema evolua para uma condição mais crítica.
A inspeção acústica ajuda a localizar essas emissões sem contato direto com o ativo, permitindo que a equipe investigue o problema antes de uma intervenção emergencial.
A documentação da FLIR também reforça que anomalia térmica e anomalia acústica são modos diferentes de falha — uma pode existir sem aparecer na outra.
__________________________
Nem toda falha elétrica começa com calor.
Da emissão acústica à decisão de manutenção.
A Si2-PD transforma sinais acústicos associados à descarga parcial em informação visual e analítica, ajudando a equipe a localizar a origem do problema e avaliar sua relevância em campo.
02
Localizar
O processamento direcional identifica a origem da emissão e apresenta sua posição sobre a imagem visual do componente.
03
Classificar
A análise do padrão acústico ajuda a identificar o tipo de descarga parcial e diferenciar fenômenos relevantes.
04
Avaliar
Com os parâmetros corretos da aplicação, a câmera pode fornecer avaliação de severidade, descrição do problema e recomendação de ação.
Tipos de descarga parcial identificados
A classificação ajuda a separar diferentes padrões acústicos associados a problemas elétricos.
Corona
Descarga flutuante
Superficial
Interna
A severidade depende do contexto do ativo
Para a avaliação, parâmetros como distância, tensão e tipo/localização do componente são considerados pelo sistema. O resultado pode incluir severidade, descrição e recomendação de ação.
Localizar é o primeiro passo. Entender a gravidade muda a decisão.
A avaliação fornecida pela câmera deve ser interpretada em conjunto com as características do ativo, tensão, distância, ambiente e critérios técnicos da instalação.
Encontrar a descarga é importante. Saber o quanto ela merece atenção é ainda mais útil.
A Si2-PD utiliza informações da aplicação e análise do padrão acústico para apoiar a avaliação da gravidade da descarga parcial diretamente em campo.
O contexto do ativo importa.
Para avaliar a severidade, o sistema considera informações relacionadas à condição da inspeção e ao equipamento analisado.
Distância
Tensão
Tipo de componente
O resultado vai além de um ponto acústico.
A análise pode fornecer informações que ajudam a equipe a entender a relevância do problema antes de definir o próximo passo da manutenção.
Severidade
Nível de atenção indicado pela análise.
Descrição
Informação sobre o padrão de descarga encontrado.
Recomendação
Orientação para apoiar a próxima ação.
A câmera não substitui a engenharia. Ela antecipa informação para a decisão.
A avaliação deve ser interpretada considerando o ativo, a tensão, a distância, as condições ambientais e os critérios técnicos da instalação.
Quer avaliar uma aplicação de descarga parcial na sua instalação?
Avaliar minha aplicação de PDNem toda descarga parcial significa a mesma coisa.
A descarga parcial não é um único fenômeno. O local onde ela ocorre, o meio isolante envolvido e o mecanismo que a gera mudam a interpretação do problema.
Classificar o padrão ajuda a entender o que está acontecendo.
A gravidade, porém, depende do ativo, da tensão, da distância,
do componente e das condições da instalação.
01
Corona
Ionização localizada do arA corona ocorre no ar ao redor de um condutor energizado, normalmente em regiões onde o campo elétrico está muito concentrado, como pontas, bordas, terminais e geometrias desfavoráveis.
Dependendo da polaridade do campo, podem ocorrer corona positiva e corona negativa. Em sistemas de corrente alternada, os dois comportamentos podem aparecer ao longo dos semiciclos da tensão.
A presença de corona não define sozinha a gravidade. A posição da descarga no componente e as condições do ativo precisam ser consideradas na avaliação.
02
Descarga flutuante
Elementos condutores sem potencial definidoA descarga flutuante pode ocorrer quando existe um elemento condutor eletricamente flutuante, sem um potencial estável, próximo a componentes energizados.
Esse elemento pode carregar e descarregar repetidamente, gerando emissões acústicas características.
Na prática, pode estar associada a peças metálicas soltas, elementos condutivos próximos ao campo elétrico ou situações em que o componente não está devidamente referenciado eletricamente.
03
Descarga superficial
Atividade sobre a superfície do isolanteA descarga superficial ocorre sobre a superfície do material isolante.
Pode ser favorecida por contaminação, umidade, envelhecimento, sujeira ou degradação superficial. Com o tempo, a atividade pode deteriorar o isolamento e criar caminhos condutivos sobre sua superfície.
A localização no corpo do isolador é importante: diferentes regiões do componente podem representar situações de gravidade distintas.
04
Descarga interna
Atividade dentro do sistema isolanteA descarga interna ocorre dentro do próprio material isolante, normalmente em cavidades, bolhas, vazios ou imperfeições internas.
A atividade elétrica pode deteriorar progressivamente o isolamento a partir de dentro, sem necessariamente gerar sinais visuais evidentes no início.
Por isso, esse tipo de ocorrência deve ser analisado com atenção junto com o histórico do ativo e os demais dados da inspeção.
Classificar ajuda. Contextualizar o ativo é o que transforma a classificação em decisão.
A interpretação deve considerar tensão, distância, tipo de componente, posição da descarga, condição do isolamento e ambiente de inspeção.
A Si2-PD fornece suporte à localização, classificação e avaliação
da descarga parcial. A decisão de manutenção deve considerar
os critérios técnicos da instalação e a análise do ativo.
Onde a Si2-PD entra na inspeção de alta tensão.
A Si2-PD apoia inspeções sem contato em ativos elétricos energizados, ajudando a localizar emissões acústicas associadas a descarga parcial e direcionar a investigação para os pontos mais relevantes.
Alta tensão

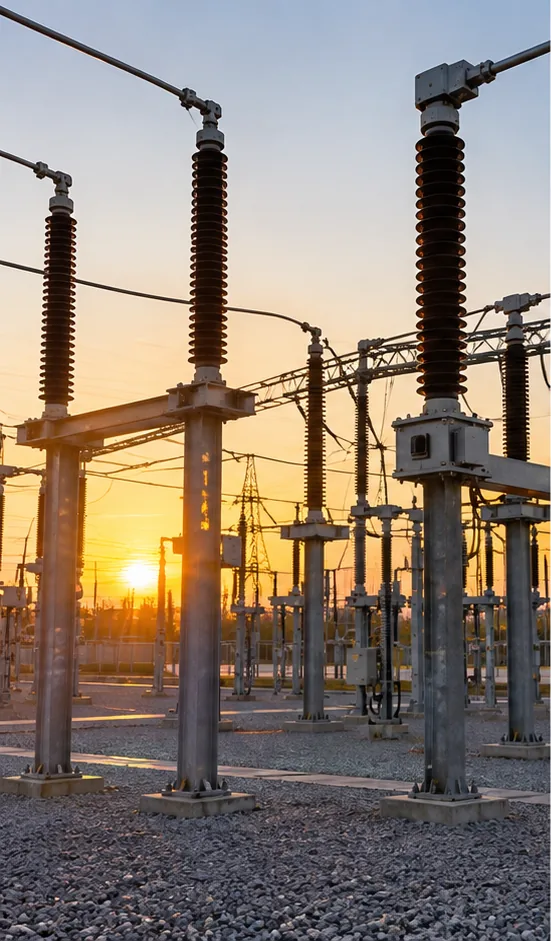

Subestações, isoladores e barramentos
Inspecione componentes expostos a campos elétricos elevados e procure emissões acústicas associadas a corona, descargas superficiais e outros padrões de descarga parcial.
Isoladores
Buchas
Barramentos
Conexões
Ativos críticos

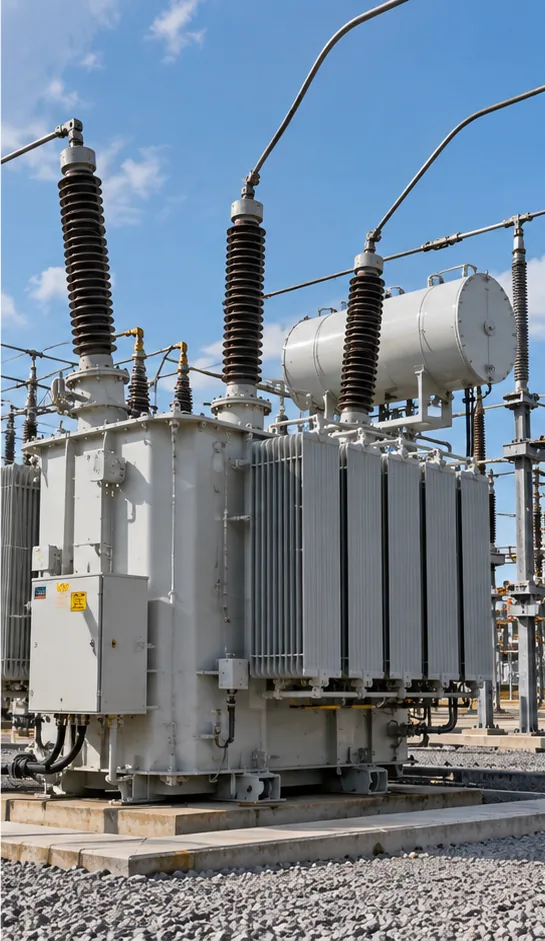

Transformadores e buchas
Apoie a investigação de atividade acústica em buchas, terminações e componentes externos associados ao sistema de isolamento do transformador.
Transformadores
Buchas
Terminações
Distribuição elétrica

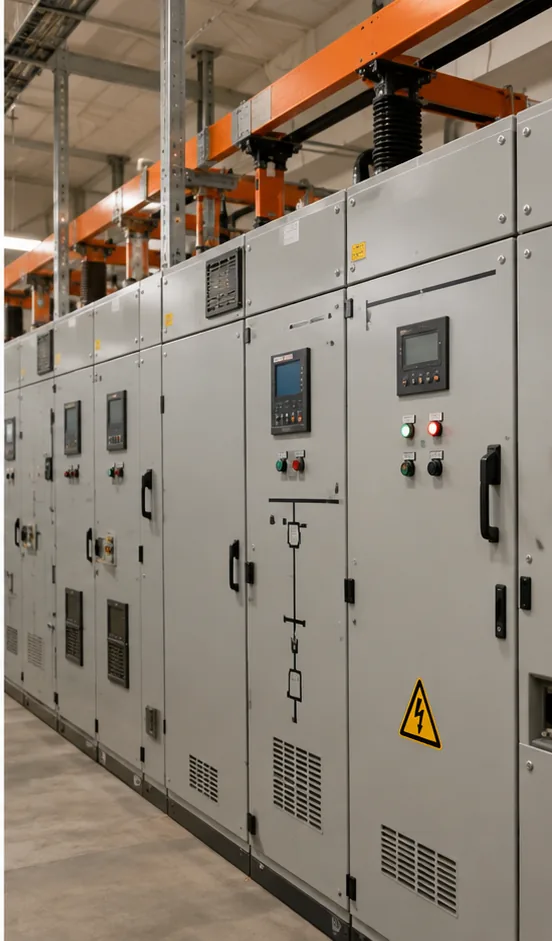

Switchgear, painéis e sistemas de distribuição
A imagem acústica pode apoiar inspeções de componentes, barramentos e terminações em sistemas de média e alta tensão, sempre respeitando os procedimentos e distâncias de segurança da instalação.
Switchgear
Painéis
Terminações
Distribuição
Linhas
Quanto maior a criticidade do ativo, mais importante é localizar e contextualizar a descarga antes de decidir a intervenção.
A aplicação deve considerar tensão, tipo de componente, distância de inspeção, condição ambiental e procedimentos de segurança elétrica da instalação.
Quer avaliar uma aplicação de descarga parcial na sua instalação?
Avaliar minha aplicação de PDNem toda falha elétrica começa com calor. Nem toda anomalia térmica gera emissão acústica.
Termografia e imagem acústica observam fenômenos diferentes. Em programas de confiabilidade elétrica, as duas técnicas podem revelar modos de falha distintos no mesmo ativo.
Procura anomalias térmicas.
A termografia identifica diferenças de temperatura associadas a aquecimento anormal em componentes elétricos.
- Aquecimento em conexões
- Sobrecarga e desequilíbrio térmico
- Comportamento térmico anormal em ativos energizados
Inspeção elétrica
mais completa
Procura emissões acústicas e ultrassônicas.
A Si2-PD ajuda a localizar emissões associadas a fenômenos de descarga parcial em ativos elétricos.
- Corona
- Descarga flutuante
- Descargas superficiais e internas
Não é escolher entre termografia e acústica. É entender qual modo de falha cada tecnologia consegue revelar.
Um ativo pode apresentar uma anomalia térmica sem emissão acústica relevante, ou atividade acústica sem um padrão térmico evidente. Por isso, as técnicas podem ser complementares dentro de uma estratégia de inspeção elétrica.
Desempenho para inspecionar à distância, localizar a fonte e analisar com mais contexto.
A plataforma Si2-PD combina capacidade acústica, visualização em campo e recursos de análise para apoiar inspeções de descarga parcial em diferentes ativos elétricos.
Microfones MEMS
Matriz acústica de baixo ruído para localização de emissões sonoras e ultrassônicas.
Distância operacional
Faixa publicada de operação de até 200 metros, dependendo das condições da aplicação.
kHz de faixa acústica
Largura de banda para captar diferentes padrões acústicos associados à inspeção elétrica.
Câmera visual
Imagem colorida para ajudar a identificar visualmente o componente inspecionado.
Zoom digital
Recurso para ampliar a visualização de componentes em inspeções à distância.
Display 1280 × 720
Tela de alta resolução para visualização da imagem acústica e dos dados de análise.
Os números ajudam a explicar a capacidade. A aplicação correta define o desempenho real.
Distância, intensidade da emissão, tensão, tipo de componente e condições ambientais influenciam diretamente o resultado da inspeção.
Quer avaliar uma aplicação de descarga parcial na sua instalação?
Avaliar minha aplicação de PDDetectar em campo é só o começo. O dado precisa virar histórico e decisão.
O ecossistema FLIR ajuda a organizar, analisar e compartilhar os registros de descarga parcial, levando a inspeção de campo para uma rotina estruturada de confiabilidade elétrica.
FLIR Acoustic Viewer
Organização e gestão dos dados acústicos.
O Acoustic Viewer permite organizar registros, visualizar informações de inspeção e compartilhar dados entre usuários e equipes responsáveis pelos ativos.
FLIR Thermal Studio
Análise acústica e térmica no mesmo fluxo de relatório.
O Thermal Studio permite revisar registros, trabalhar dados acústicos e térmicos e gerar relatórios técnicos para manutenção, engenharia e confiabilidade.
01
Capturar
Registrar imagens, vídeos e dados da descarga parcial na Si2-PD.
02
Organizar
Estruturar ativos, inspeções e registros no ecossistema FLIR.
03
Analisar
Revisar classificação, severidade e informações associadas à inspeção.
04
Relatar
Transformar os resultados em informação compartilhável com a equipe.
A inspeção ganha valor quando o dado deixa de ser isolado e passa a fazer parte da rotina de confiabilidade.
O fluxo disponível pode variar conforme software, licenças e integrações utilizadas pela organização.
Sua aplicação é elétrica ou precisa de uma plataforma acústica multifunção?
A escolha depende do escopo da inspeção. A Si2-PD é dedicada à descarga parcial; a Si2-Pro amplia a plataforma para outras frentes de confiabilidade.
Especialista em confiabilidade elétrica.
Indicada quando o objetivo é localizar, classificar e avaliar problemas de descarga parcial em ativos elétricos.
-
✓
Descarga parcial
Detecção e localização acústica em ativos energizados.
-
✓
Classificação
Apoio à identificação de padrões de descarga parcial.
-
✓
Avaliação de severidade
Suporte à decisão com contexto do ativo e da inspeção.
Uma plataforma acústica para múltiplas frentes.
Mantém as capacidades de descarga parcial e acrescenta aplicações de vazamentos e falhas mecânicas.
-
✓
Descarga parcial
Mantém localização, classificação e avaliação de PD.
-
+
Vazamentos pressurizados
Acrescenta detecção e quantificação de vazamentos.
-
+
Modo MECH
Amplia a aplicação para falhas mecânicas e ativos rotativos.
Não escolha pelo nome do modelo. Escolha pelo escopo da inspeção.
Se a prioridade é descarga parcial e confiabilidade elétrica, a Si2-PD pode atender diretamente à aplicação. Se a planta também precisa trabalhar com vazamentos pressurizados e falhas mecânicas, vale avaliar a Si2-Pro.
O essencial da Si2-PD, organizado para consulta rápida.
Uma visão resumida das principais características acústicas, visuais, ambientais e operacionais do equipamento.
Acústica e descarga parcial
Detecção e avaliação
Matriz acústica
124 microfones MEMS
Largura de banda
2 kHz a 130 kHz
Distância operacional
0,3 m a 200 m
Avaliação de severidade
Automática com suporte por IA
Aplicação principal
Descarga parcial
Imagem e operação
Visualização em campo
Câmera visual
12 MP colorida
Campo de visão
75° diagonal
Zoom
Digital 8×
Tela
5" — 1280 × 720
Resolução de vídeo
1280 × 720
Iluminação
LED integrada
Dados e conectividade
Registro e integração
Armazenamento interno
128 GB
Transferência de dados
Wi-Fi + USB
Wi-Fi
2,4 GHz e 5 GHz
Formatos de imagem
.nlz e .jpg
Vídeo
Até 5 min (.nlz)
Software
Acoustic Viewer / Thermal Studio
Construção e ambiente
Uso industrial
Proteção
IP54
Temperatura de operação
-10 °C a 50 °C
Umidade relativa
0% a 90% recomendável
Peso da câmera
~1,2 kg
Peso com bateria
~1,45 kg
Autonomia
Até 2,5 horas
Especificações não substituem o dimensionamento da aplicação.
Distância, tensão, tipo de componente, intensidade da emissão, ambiente e procedimentos de segurança devem ser considerados para definir a condição adequada de inspeção.
Dúvidas sobre a FLIR Si2-PD.
Distância, tipos de descarga, severidade e integração com outras técnicas de inspeção elétrica.
Para que serve a FLIR Si2-PD?
A Si2-PD é voltada à detecção, localização, classificação e avaliação de descarga parcial em ativos elétricos.
Quais tipos de descarga parcial a Si2-PD identifica?
O material FLIR trabalha com classificações como corona, descarga flutuante e descarga superficial/interna. A classificação deve sempre ser analisada no contexto do ativo.
A câmera avalia a severidade da descarga parcial?
Sim. A Si2-PD oferece avaliação automática de severidade com suporte à decisão e ações recomendadas, considerando parâmetros da aplicação.
Quais parâmetros influenciam a avaliação de severidade?
O material FLIR destaca parâmetros como distância, tensão e tipo/localização do componente. Esses dados ajudam o sistema a contextualizar a análise.
Qual a distância operacional da Si2-PD?
A faixa operacional publicada é de 0,3 m a 200 m. A distância efetiva para cada aplicação depende da intensidade da emissão, do ambiente e das características do ativo.
A Si2-PD substitui a termografia?
Não. As duas técnicas observam fenômenos diferentes. A termografia procura anomalias térmicas; a imagem acústica procura emissões sonoras e ultrassônicas. As técnicas podem ser complementares.
É necessário contato com o equipamento elétrico?
Não. A inspeção acústica é realizada sem contato direto com o ativo. Os procedimentos e distâncias de segurança elétrica da instalação devem sempre ser respeitados.
A Si2-PD pode inspecionar subestações?
Sim. A FLIR cita aplicações em subestações, transmissão, distribuição, transformadores e outros equipamentos de alta tensão.
Qual a diferença entre Si2-PD e Si2-Pro?
A Si2-PD é focada em descarga parcial. A Si2-Pro mantém essas capacidades e acrescenta detecção de vazamentos pressurizados e modo MECH para aplicações mecânicas.
Quais softwares podem ser usados com a Si2-PD?
A linha trabalha com o FLIR Acoustic Viewer para organização e gerenciamento de dados acústicos e com o FLIR Thermal Studio para análise e relatórios.
A classificação e avaliação fornecidas pela câmera devem ser interpretadas
em conjunto com tensão, distância, tipo de componente,
condição do ativo e critérios técnicos da instalação.
