Soluções FLIR para avaliar superfícies, equipamentos e utilidades na fabricação e no processamento de vidro. Planeje a medição conforme o alvo, a faixa térmica e a óptica necessária.
A indústria do vidro utiliza equipamentos e etapas com comportamentos térmicos muito diferentes. O levantamento pode envolver a manutenção de motores e painéis, a observação de superfícies de equipamentos aquecidos ou o estudo de uma etapa do processo. Cada objetivo exige uma configuração e uma referência próprias; uma câmera adequada a uma rota elétrica não é automaticamente adequada a toda medição em um forno.
A termografia registra informação da radiação que chega ao detector. Para interpretar o resultado, é necessário considerar alvo, material, acabamento, ambiente, distância e faixa de medição. Na indústria do vidro, a pergunta sobre qual superfície está sendo observada merece atenção especial. Transparência no espectro visível não significa transparência na banda infravermelha da câmera.
A FLIR apresenta equipamentos para aplicações industriais de alta temperatura e manutenção. O fabricante cita fornos de vidro entre os usos da TG298, por exemplo. Essa referência não substitui o dimensionamento de uma aplicação específica: faixa, resolução espacial, óptica, material e condições de observação precisam ser avaliados para o ponto real.
Defina se o objetivo é observar uma superfície externa, uma região interna ou outro alvo. A diferença muda os requisitos da câmera e da óptica. Informe temperaturas, ponto de acesso e interferências antes da seleção. O projeto precisa respeitar as condições de operação e não deve presumir visibilidade através de chama, janela ou barreira.
Etapas de movimentação e conformação podem ser estudadas para acompanhar regiões e momentos selecionados do processo. Registre geometria, velocidade e variações de formato. A medição deve ter referência e finalidade definidas, com validação da relação entre o padrão observado e o critério que a engenharia deseja acompanhar.
Avalie a viabilidade de observar regiões da etapa térmica nas condições reais de produção. Defina posição temporal, superfície e critério de comparação. O padrão térmico não substitui automaticamente controles de processo nem ensaios de qualidade; é preciso demonstrar qual informação ele oferece para a decisão desejada.
Acionamentos, sistemas de transporte e equipamentos auxiliares podem entrar em rotas de manutenção. Organize identificação, pontos de observação e condição operacional. A análise térmica deve considerar carga, funcionamento e referência de comparação, mantendo o vínculo entre o achado e a máquina que ele representa.
Planeje inspeções de painéis e componentes acessíveis conforme procedimentos e autorizações. Registre condição de carga e referência. Para aplicações acústicas elétricas, confirme o modelo e o objetivo específico; localização de vazamentos e investigação de descarga parcial não devem ser confundidas.
Ar comprimido, acionamentos auxiliares e regiões de isolamento podem integrar o levantamento. Separe as técnicas e a finalidade de cada observação. A imagem acústica ajuda a localizar fontes ultrassônicas, enquanto a termografia acompanha padrões térmicos; confirmação e encaminhamento precisam ser organizados para cada rede ou ativo.
Use estes pontos como roteiro de avaliação. A escolha do equipamento e a interpretação dependem do alvo real, da condição operacional e dos métodos de referência da unidade.
Observe regiões acessíveis com faixa de medição adequada e parâmetros documentados. Diferenças podem orientar investigação, mas precisam considerar construção, ambiente e acabamento. A condição externa não deve ser convertida diretamente em diagnóstico sobre o interior ou sobre a espessura de um revestimento.
Informe qual alvo precisa ser medido e quais barreiras existem no caminho óptico. A presença de chama e a faixa térmica podem exigir recursos específicos. Não selecione uma câmera de manutenção genérica assumindo que ela atende a qualquer observação interna de forno.
Quando tecnicamente viável, acompanhe regiões selecionadas do processo com referência e posição temporal definidas. Relacione a observação ao formato e ao regime de produção. O projeto precisa testar repetibilidade e significado do padrão antes de utilizá-lo para ajuste ou decisão automática.
Estude a região observável e a frequência necessária para acompanhar o comportamento superficial. Compare os registros com o controle de processo e com os ensaios existentes. Uma imagem térmica isolada não comprova todas as propriedades do produto nem substitui a validação da etapa.
Cadastre os conjuntos, os lados e os pontos da rota. Registre velocidade, carga e tempo de funcionamento quando disponíveis. A comparação precisa distinguir mudanças de operação de mudanças de condição do ativo, com confirmação pelos métodos adotados pela manutenção.
Padrões térmicos podem ajudar a localizar regiões com comportamento diferente. Informe posição, condição de carga e referência. A causa deve ser investigada por avaliação técnica; a cor da imagem não permite atribuir uma falha específica de lubrificação ou alinhamento.

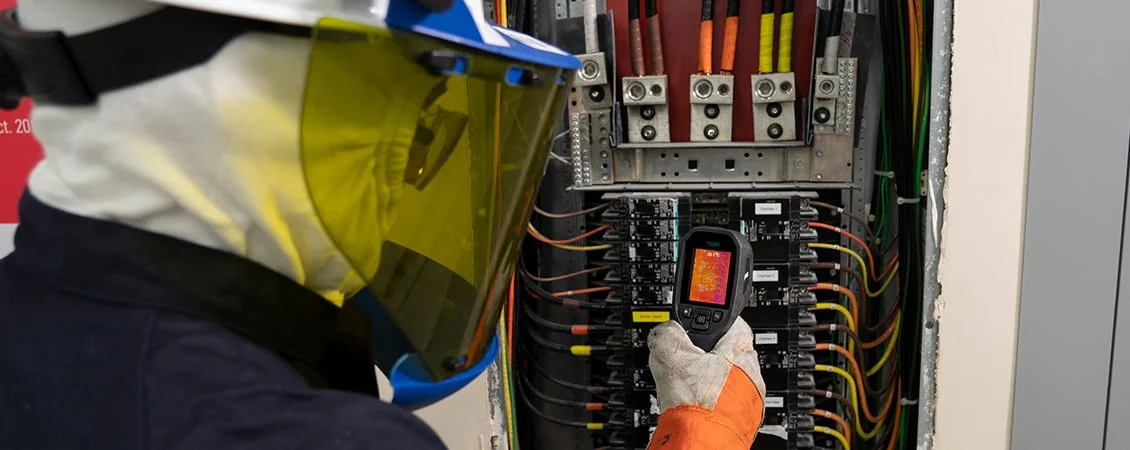

Compare componentes equivalentes com contexto de carga e construção. O levantamento deve seguir as condições autorizadas de acesso e trabalho elétrico. Registre o achado com localização e referência, encaminhando a avaliação aos profissionais responsáveis pela instalação.
A imagem acústica pode apoiar a localização de fontes ultrassônicas associadas a vazamentos. Identifique fluido, trecho e componente e confirme a ocorrência. Documente o ponto para o reparo e volte após a intervenção, sem apresentar estimativas como economia já obtida.
Mantenha o vínculo entre a coleta inicial, a ação e a reinspeção. Registre condições comparáveis e descreva as limitações. Um histórico organizado permite revisar rotas e avaliar reincidências, preservando a informação para pessoas que não participaram da primeira inspeção.
Antes de analisar uma temperatura, identifique o alvo e o caminho óptico. Uma superfície pode emitir e refletir radiação, e materiais com aparência semelhante no visível podem se comportar de modo diferente no infravermelho. Geometria, acabamento e ambiente afetam a interpretação. Registre parâmetros e limitações em vez de tratar a leitura como um número independente da cena.
No levantamento de uma peça de vidro, informe composição ou tipo quando conhecido, espessura, tratamento superficial e temperatura esperada. Defina se a pergunta é sobre a superfície da peça, sobre outra região do conjunto ou sobre o que existe atrás dela. A resposta pode exigir óptica e banda espectral específicas, além de testes nas condições reais.
Distância e detalhe mínimo também são essenciais. O componente ou a região de interesse precisa ocupar uma quantidade adequada de pixels para a finalidade da medição. Uma câmera pode mostrar visualmente um objeto sem resolver bem o detalhe que a equipe deseja medir. Lente, foco e enquadramento devem ser discutidos junto da resolução do detector.
A paleta ajuda a visualizar diferenças, mas não define a causa de uma ocorrência. Alterações de escala podem mudar o aspecto da mesma cena. Preserve parâmetros e referência de comparação, descrevendo o comportamento observado em uma condição operacional conhecida.
Se houver dúvida sobre emissividade, reflexos ou interferência do caminho óptico, planeje a confirmação com método apropriado e responsável técnico. Para uma aplicação de processo, essa confirmação integra a validação do projeto. Para manutenção, ela ajuda a evitar que uma aparência térmica seja encaminhada como defeito confirmado sem base suficiente.
Uma câmera fixa deve ser dimensionada para uma região e para a informação que a engenharia deseja usar. Defina área observada, velocidade, frequência de aquisição, faixa térmica e tamanho do detalhe. Acrescente mudanças de formato e receita, além das condições de montagem e manutenção.
A instalação precisa considerar calor no entorno, poeira, vibração, acesso para limpeza e infraestrutura de comunicação. Proteção mecânica e proteção do caminho óptico devem ser avaliadas como parte do conjunto. Não presuma que qualquer janela mantém a medição: o material e a transmissão na banda da câmera precisam ser compatíveis com a aplicação.
Defina uma referência que tenha significado para o processo e um modo de confirmação dos eventos. O piloto deve comparar registros térmicos com instrumentos e ensaios adotados pela unidade. Documente condições em que a informação é consistente e situações em que ela não permite a decisão desejada. Essas evidências orientam ajustes e limites do sistema.
Informe se o resultado será apresentado a um operador, armazenado para análise ou integrado a outro sistema. Interfaces e recursos variam por família e configuração. Confirme compatibilidade antes de definir a arquitetura e evite prometer resposta automática sem estabelecer critérios e responsabilidade.
Inclua procedimentos para câmera indisponível, comunicação interrompida ou região obstruída. A equipe precisa distinguir um desvio do processo de uma falha de aquisição. Mudanças de posição e de formato devem ter registro e revisão das referências, para que o sistema continue observando o alvo esperado após alterações na linha.
As rotas de manutenção podem começar por uma família de ativos ou por uma área de produção. Cadastre identificação, localização, função e pontos observáveis. Defina a condição de coleta e as referências que permitirão interpretar os registros. Pontos sem acesso ou com comparação prejudicada devem ser documentados.
No trabalho elétrico, considere a carga e a construção dos componentes. No trabalho mecânico, registre regime, velocidade e influência de fontes de calor próximas. A temperatura superficial pode orientar uma investigação, mas não deve ser usada sozinha para declarar causa ou tempo restante de vida do conjunto.

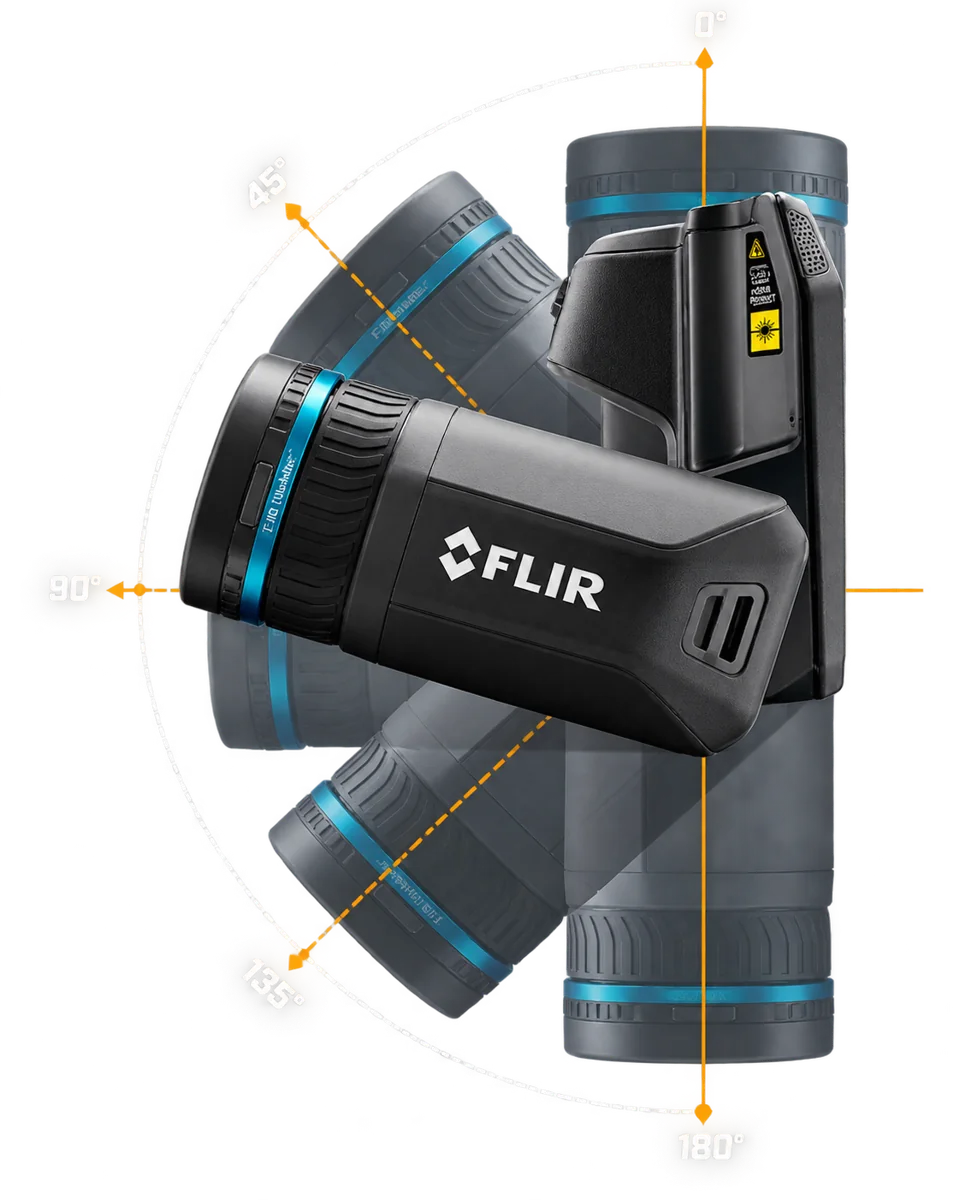

Conheça as câmeras termográficas FLIR e a série T5xx para discutir rotas de manutenção. A configuração indicada depende de distância, alvo e faixa. Essas famílias não devem ser apresentadas como solução automática para qualquer região interna de forno.
O relatório deve separar observação, hipótese e ação definida. Inclua imagem de contexto, identificação do componente, condição operacional e referência. Encaminhe a análise conforme a rotina da fábrica, evitando uma classificação baseada apenas na cor ou em um valor sem contexto.
Depois da intervenção, reinspecione e documente o resultado. Mantenha o vínculo com a ocorrência inicial e registre diferenças nas condições de comparação. Essa continuidade ajuda a analisar recorrências e a revisar o plano da rota, transformando imagens em informação consultável pela equipe.
Mapeie trechos e consumidores antes de iniciar a inspeção acústica. Identifique o fluido e as condições da rede, registrando pressão e regime disponíveis. A câmera ajuda a localizar fontes ultrassônicas, mas não analisa composição de gás. A confirmação do ponto e o procedimento de intervenção continuam necessários.
Conheça a FLIR Si2-LD para conversar sobre localização de vazamentos. O registro precisa identificar válvula, conexão ou mangueira e apresentar contexto suficiente para a equipe de manutenção. Se houver outras necessidades acústicas, compare modelos e funções, sem atribuir o mesmo escopo a toda a família.
Organize pontos confirmados, reparados e reincidentes. Após a intervenção, retorne e registre a condição encontrada. Se utilizar projeções de custo ou vazão, preserve as premissas e diferencie estimativa de resultado medido. Dados de consumo devem ser comparados com contexto de produção e operação da rede.
O quadro organiza a conversa sobre equipamentos. A indicação final precisa confirmar alvo, configuração e condições de uso; uma faixa elevada não garante que qualquer região de forno será medida corretamente.
| Objetivo | Caminho para avaliar | Dados para dimensionar |
|---|---|---|
| Rotas em painéis e máquinas | Termografia portátil | Distância, detalhe, foco, faixa e condição operacional. |
| Região quente específica | Avaliação de solução para alta temperatura | Alvo, faixa, banda espectral, óptica e interferências. |
| Região interna com chama | Avaliação de câmera e filtros específicos | Caminho óptico, material, acesso e informação desejada. |
| Acompanhamento de processo | Projeto de câmera térmica fixa | Velocidade, cobertura, ambiente, integração e critério validado. |
| Perdas pressurizadas | Imagem acústica | Fluido, pressão, acesso e rotina de confirmação e reparo. |

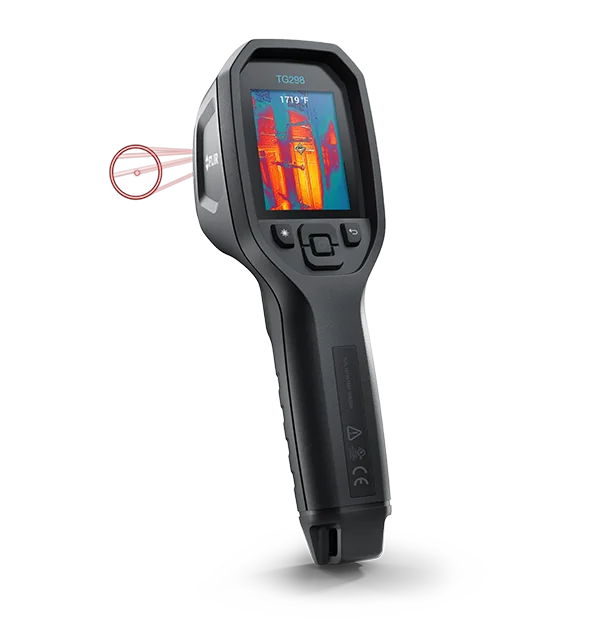

A FLIR cita fornos de vidro entre as aplicações da TG298. A referência ajuda a conhecer a categoria de ferramenta, mas não substitui a análise do seu ponto e não implica medição através de qualquer chama ou material.
Para a manutenção geral, consulte T540 e T560. Para aplicações de fornos, o fabricante também apresenta equipamentos especializados, como a G609. Confirme recursos e configuração conforme o alvo antes de definir a solução.
Vídeo disponibilizado pela FLIR na página oficial da TG298. A apresentação é geral sobre os equipamentos; a aplicação no vidro exige definição de alvo, faixa e condições de medição.
Envie fotos da região, objetivo da medição, temperaturas esperadas e distância de observação. Informe se o alvo está em movimento e quais materiais ou barreiras ficam no caminho óptico. Para processo, acrescente velocidade e mudanças de formato. Para manutenção, apresente os ativos e a documentação que a equipe precisa.
Escolha um ponto ou uma família de equipamentos para o piloto. Defina referências, método de confirmação e responsáveis pela análise. Registre limites e condições em que a medição é prejudicada. O resultado deve permitir discutir se a informação atende ao objetivo e quais ajustes são necessários antes da expansão.
O software FLIR deve ser escolhido com compatibilidade e fluxo de trabalho em mente. Defina formatos de registros, histórico e encaminhamento de ocorrências. Converse também sobre treinamento ITC e Entrega Técnica Operacional conforme a solução. Operação, parâmetros e reconhecimento das limitações fazem parte da preparação da equipe.
Não presuma isso. A resposta depende do material e da banda espectral da câmera. Defina qual superfície ou região precisa ser observada e avalie o caminho óptico. Transparência no visível não garante transmissão na banda infravermelha usada pelo equipamento.
Não. Informe alvo, temperatura, distância, acesso e interferências. Faixa, óptica, banda e filtros precisam ser avaliados. Uma câmera de manutenção não é automaticamente adequada para medir qualquer região interna ou para observar através de chama.
A FLIR cita aplicações industriais e fornos de vidro, mas isso não equivale à validação do seu ponto. A seleção precisa considerar alvo, óptica, faixa e condição real. Teste a informação obtida e confirme sua adequação ao critério que deseja acompanhar.
Um padrão térmico só deve apoiar uma classificação de produto após validação da relação com o critério de qualidade. Compare com os ensaios e controles existentes. Não trate qualquer diferença de cor como defeito confirmado.
Informe distância e dimensão da região mínima. A lente deve enquadrar o alvo e fornecer resolução espacial adequada ao objetivo. Foco, movimento e obstáculos também entram no dimensionamento; resolução nominal sozinha não define a solução.
Registre acabamento, geometria e ambiente e avalie os parâmetros da medição. Reflexos podem alterar a aparência térmica. Se houver dúvida, confirme a hipótese com método adequado antes de encaminhar o registro como anomalia do componente.
Não automaticamente. O projeto deve definir qual informação térmica será obtida e compará-la com os controles de referência. Integração e resposta dependem de critérios validados, compatibilidade e responsáveis pela operação.
Não. Ela ajuda a localizar fontes ultrassônicas. O fluido precisa ser identificado pela rede e pelos procedimentos da instalação. Confirme o componente, documente a ocorrência e acompanhe o reparo e a reinspeção.
Escolha uma região de processo ou uma família de ativos com objetivo claro. Defina condições de coleta, referências e método de confirmação. Avalie o piloto e organize a rotina de registros e ações antes de ampliar o escopo.
Apresente objetivo, alvo, temperaturas esperadas, distância e fotos do ponto. Informe movimento, material, barreiras ópticas e condições ambientais. Para manutenção ou vazamentos, descreva ativos e redes, incluindo requisitos de acesso e documentação.
