Medição de Engrenagens e Eixos
A medição de engrenagem na série GT WENZEL pode avaliar perfil, flanco, passo, batimento e outras características, conforme a peça, a configuração e o software definidos.
Uma análise completa começa pela característica que precisa ser controlada
Engrenagens e eixos exigem mais do que conferir dimensões gerais. Perfil do dente, linha de flanco, passo, batimento e relações geométricas influenciam o funcionamento do conjunto. A solução deve considerar a geometria, as tolerâncias, o tamanho da peça e a rotina de inspeção.
Engrenagens cilíndricas
Avaliação de perfil, flanco e passo para apoiar inspeção dimensional e controle da qualidade, conforme peça, configuração e software.
Engrenagens cônicas
Inspeção de características de engrenagens cônicas com recursos dedicados da solução e avaliação compatível com a aplicação.
Eixos e peças rotacionais
Verificação de componentes simétricos rotacionalmente, incluindo eixos que podem exigir apoio contraponta conforme a configuração.
Série GT WENZEL
A série GT foi desenvolvida para medir engrenagens e componentes rotacionalmente simétricos. A arquitetura combina base e guias de granito, mancais aerostáticos e controle WPC, segundo a documentação da WENZEL.
Há diferentes tamanhos e faixas de medição. Configurações com contraponta podem atender eixos de até 2.000 mm, de acordo com o modelo e a configuração selecionados.
Uma plataforma para mais de uma necessidade
Além da medição de engrenagens, a WENZEL descreve medições de geometria e forma livre na mesma fixação. Sensores táteis e opções ópticas ou de rugosidade dependem da configuração escolhida.
Precisão anunciada pela fabricante: garantia de exatidão de 12 anos para a série GT, conforme termos e condições da WENZEL.

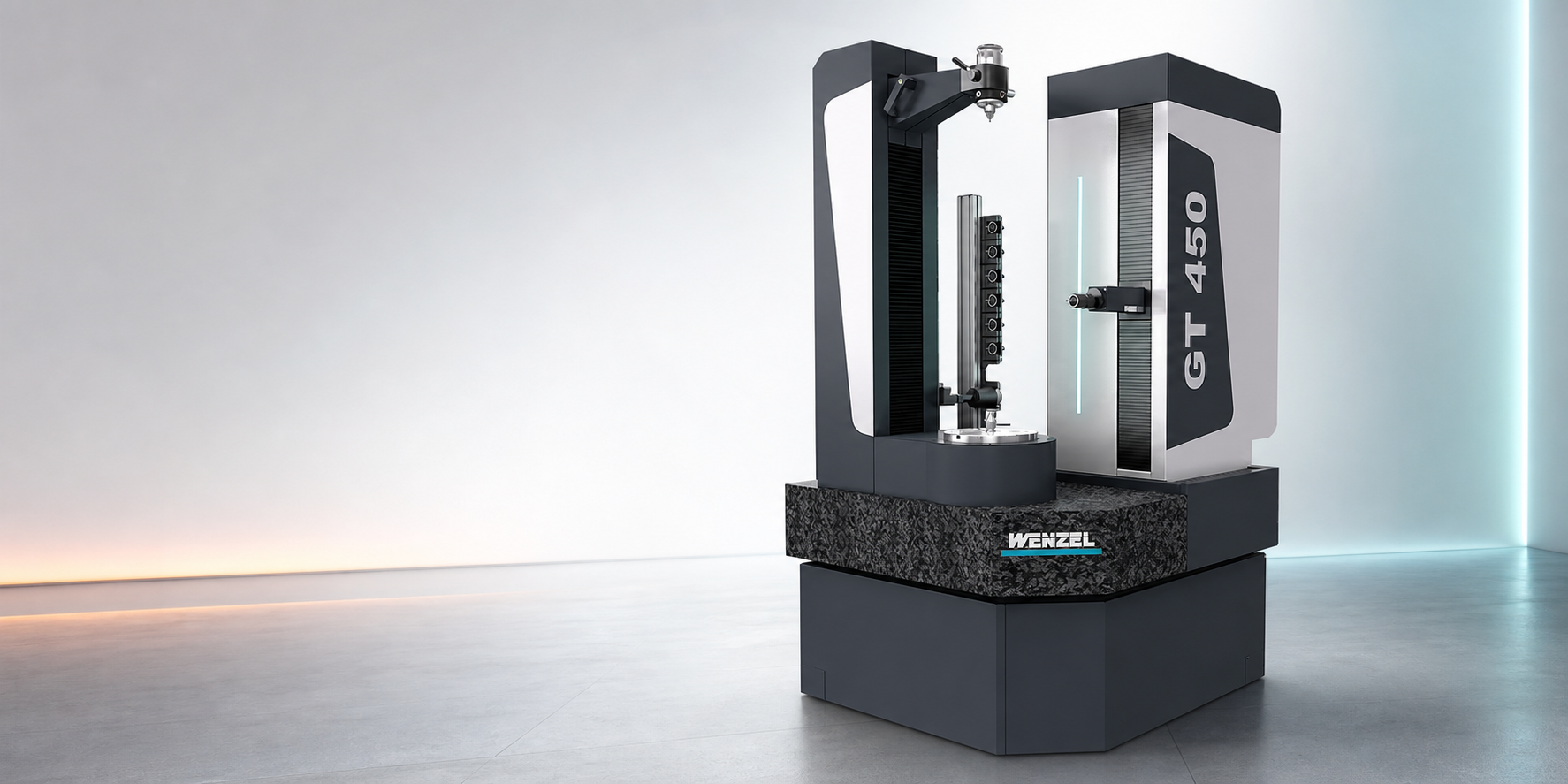

Série GT 450 em destaque
Uma visão do equipamento WENZEL GT 450 apresentado no portfólio da Metrology Systems. A configuração adequada para cada aplicação depende das dimensões da peça e dos requisitos de medição.
Características que podem fazer parte da inspeção
Os parâmetros disponíveis e as normas aplicáveis dependem da geometria, do método de medição e do pacote de software definido para o projeto.
Perfil e linha de flanco
Leitura de características do dente para avaliação de desvios de perfil e de flanco.
Passo e divisão
Análise de espaçamento e regularidade dos dentes conforme a estratégia de inspeção.
Geometria e concentricidade
Dimensões, forma, posição e relações geométricas de eixos e elementos rotacionais.
A WENZEL informa recursos de avaliação segundo normas ISO, DIN e AGMA. A adequação de cada norma e característica deve ser confirmada para a peça e o software especificados.
Máquina dedicada ou CMM com mesa rotativa?
A GT é a solução especializada da WENZEL para medição de engrenagens. Em determinadas aplicações, máquinas de medição por coordenadas da série LH também podem receber mesa rotativa e executar tarefas de metrologia de engrenagens, conforme configuração.
A escolha depende da variedade de peças, dos requisitos de precisão, das características a medir e da necessidade de combinar inspeções de engrenagens com outras medições dimensionais.
Para especificar com segurança
- Tipo de engrenagem e desenho técnico;
- Diâmetro, módulo, largura e comprimento do eixo;
- Tolerâncias e características críticas;
- Volume de produção e frequência de inspeção;
- Normas e formato de relatório desejados;
- Ambiente e espaço disponíveis para instalação.
Da medição ao relatório
O WM | Gear é dedicado à medição e avaliação de engrenagens. A combinação com o WM | Quartis e o WM | Gear Analyzer pode reunir inspeções de engrenagens e medições dimensionais em um fluxo de trabalho integrado, conforme o sistema configurado.
Planejamento e análise
Entradas paramétricas e interfaces padronizadas, como GDE, são citadas pela WENZEL para apoiar a programação. A definição de funções, licenças e relatórios deve ser validada no escopo do projeto.
O que significa medir uma engrenagem?
A medição de engrenagem compara características reais da peça com os requisitos do desenho ou do modelo de referência. Em vez de verificar apenas o diâmetro externo, a inspeção pode analisar a forma dos dentes, sua posição e a regularidade do espaçamento. O objetivo é entender se a geometria está dentro das tolerâncias necessárias ao funcionamento do conjunto.
O tipo de engrenagem, o módulo, o material, as dimensões e a precisão solicitada influenciam a estratégia. Por isso, a especificação da máquina começa pela peça e pelas características críticas do processo, e não apenas pela escolha de um modelo de catálogo.
A peça orienta a estratégia de inspeção
O método de medição deve conectar os parâmetros críticos da engrenagem às tolerâncias do desenho e ao resultado que a equipe precisa analisar. A escolha de fixação, sensores e software é definida conforme a aplicação.
Controle dimensional
Verificação de dimensões e relações geométricas que afetam montagem, contato e posição dos componentes.
Controle de perfil
Análise da forma do dente e da linha de flanco, conforme o tipo de engrenagem e o método definido.
Decisão de qualidade
Resultados organizados em relatórios ajudam a comparar a peça com o desenho e acompanhar a estabilidade do processo.
Quais características podem ser avaliadas?
Os recursos dependem do sistema de medição, da fixação, dos sensores, do software e da norma aplicável à peça. A avaliação técnica define quais parâmetros fazem sentido para cada projeto.
Perfil do dente
Examina o desvio da forma nominal do perfil ao longo da região especificada do dente.
Linha de flanco
Ajuda a avaliar a direção e a forma da superfície de contato do dente ao longo da largura.
Passo e divisão
Verifica o espaçamento entre dentes e sua regularidade em relação ao eixo ou à referência adotada.
Batimento
Analisa a variação radial da engrenagem em relação ao eixo de referência, quando prevista na estratégia.
Geometria do eixo
Conforme a configuração, pode incluir relações dimensionais e geométricas de componentes rotacionalmente simétricos.
Comparação com referência
Os resultados podem ser avaliados em relação aos dados nominais, ao desenho ou às entradas disponíveis no software.
Uma solução para engrenagens, eixos e peças rotacionais
A família GT é descrita pela WENZEL para engrenagens e componentes rotacionalmente simétricos. O escopo real deve ser confirmado para a geometria, a faixa de medição e a configuração cotada.
Engrenagens cilíndricas
Aplicações com dentes retos ou helicoidais podem exigir avaliações de perfil, flanco e passo, definidas conforme desenho e software.
Engrenagens cônicas
A geometria cônica demanda estratégia de medição e dados nominais apropriados para o modelo e a configuração selecionados.
Sem-fim e rotores
Perfis especiais e componentes de transmissão devem ser validados tecnicamente, incluindo dados de entrada e critérios de avaliação.
Eixos e componentes rotacionais
Peças alongadas ou simétricas podem requerer contraponta e uma faixa de medição compatível com o comprimento e o diâmetro.
A WENZEL apresenta a GT para medições de engrenagens e eixos, incluindo aplicações de engrenagens cilíndricas, cônicas e sem-fim. A disponibilidade de cada avaliação deve ser confirmada no escopo da configuração. Conheça a série GT no site da WENZEL.
Como definir uma estratégia de medição
A máquina é parte do processo. A estratégia precisa conectar as características críticas da peça ao método de medição e aos resultados que a equipe precisa analisar.
1. Entender a aplicação
Identificar o tipo de engrenagem, material, dimensões, quantidade de peças e contexto de uso.
2. Priorizar tolerâncias
Definir quais desvios são críticos, quais normas ou tolerâncias próprias devem ser consideradas e qual relatório é necessário.
3. Configurar o sistema
Selecionar máquina, faixa de medição, apoios, sensores e software compatíveis com a geometria e a rotina.
A série GT pode combinar medições de engrenagens e outras características geométricas na mesma fixação, conforme configuração. Recursos como sensores ópticos ou de rugosidade são opcionais e precisam constar na especificação do projeto.
Quando considerar uma GT e quando avaliar uma CMM?
Uma máquina dedicada da série GT deve ser considerada quando o controle de engrenagens e componentes rotacionais é uma necessidade central da operação. Ela reúne recursos mecânicos e de software orientados a essa aplicação.
Uma CMM WENZEL configurada com mesa rotativa ou estratégia compatível pode ser avaliada quando a equipe também precisa medir outras geometrias dimensionais na mesma plataforma. A adequação depende das características da peça, dos sensores disponíveis, da tolerância e da rotina de produção.
Compare estes critérios
- Quais tipos e tamanhos de peças serão medidos;
- Quais parâmetros de engrenagem são críticos;
- Quantas medições de engrenagem e dimensões gerais são necessárias;
- Qual volume de inspeções e tempo de ciclo é esperado;
- Quais sensores, software, normas e relatórios são requeridos;
- Como a peça será apoiada e carregada no equipamento.
Controle de engrenagens em diferentes setores
Peças rotacionais estão presentes em conjuntos de transmissão, máquinas e sistemas de potência. A família GT é utilizada em aplicações industriais que variam de engrenagens de pequeno módulo a componentes volumosos, conforme faixa e modelo escolhidos.
Automotivo e fornecedores
Inspeção de componentes de transmissão e engrenagens produzidos em série ou em desenvolvimento.
Veículos comerciais e ferroviário
Avaliação de engrenagens e eixos de conjuntos sujeitos a requisitos próprios de projeto e qualidade.
Aeroespacial e mecânica
Controle dimensional de componentes rotacionais conforme tolerâncias, rastreabilidade e procedimento definidos.
Energia eólica
Verificação de componentes de acionamento e transmissão, com seleção do equipamento de acordo com o tamanho da peça.
Esses exemplos descrevem setores de aplicação apresentados pelo fabricante; não representam resultados ou clientes da Metrology Systems.
Medição de engrenagens e eixos
O que uma máquina de medição de engrenagens avalia?
Conforme a máquina, os sensores e o software, a inspeção pode abranger perfil, linha de flanco, passo, dimensões e características geométricas da engrenagem ou do eixo.
A série GT mede apenas engrenagens?
A WENZEL também descreve medições de geometria e forma livre na série GT. As capacidades concretas dependem da configuração, dos sensores e do software.
É possível medir eixos longos?
A fabricante informa que configurações com contraponta podem medir eixos de até 2.000 mm. Confirme o modelo e a configuração necessários para a peça.
Quando escolher a série GT em vez de uma CMM?
A GT é dedicada à metrologia de engrenagens e componentes rotacionais. Uma CMM com mesa rotativa pode ser considerada quando a aplicação também exige medições dimensionais mais abrangentes. A escolha deve partir das características e tolerâncias da peça.
Quais informações ajudam a avaliar a aplicação?
Desenho, dimensões, tolerâncias, tipo de engrenagem, frequência de inspeção, normas requeridas e condições de instalação ajudam a orientar a especificação.
Quais normas podem ser usadas na avaliação?
A WENZEL cita avaliações segundo ISO, DIN e AGMA para a série GT. A norma, a edição, os parâmetros e os critérios aplicáveis precisam ser confirmados para a peça, o software e o escopo do projeto.
Quais sensores podem ser configurados?
A fabricante lista opções táteis e sensores ópticos; também há opções de rugosidade. O sensor adequado depende da superfície, do acesso, da característica a medir e da configuração da máquina.
O que devo enviar para receber uma avaliação?
Se possível, envie o desenho ou arquivo CAD, dimensões e peso da peça, tolerâncias críticas, frequência de inspeção, normas desejadas e informações sobre o ambiente de instalação.
A página oferece um serviço de medição de engrenagens?
Esta página apresenta soluções de máquinas WENZEL para medição de engrenagens e eixos. A Metrology Systems pode avaliar a aplicação e orientar a especificação do equipamento. Serviços de medição de peças devem ser confirmados separadamente com a equipe.
Tem uma engrenagem ou eixo para avaliar?
Compartilhe o desenho, as dimensões, as tolerâncias e as características que precisam ser controladas. Nossa equipe pode ajudar a avaliar a estratégia e a configuração adequadas.
