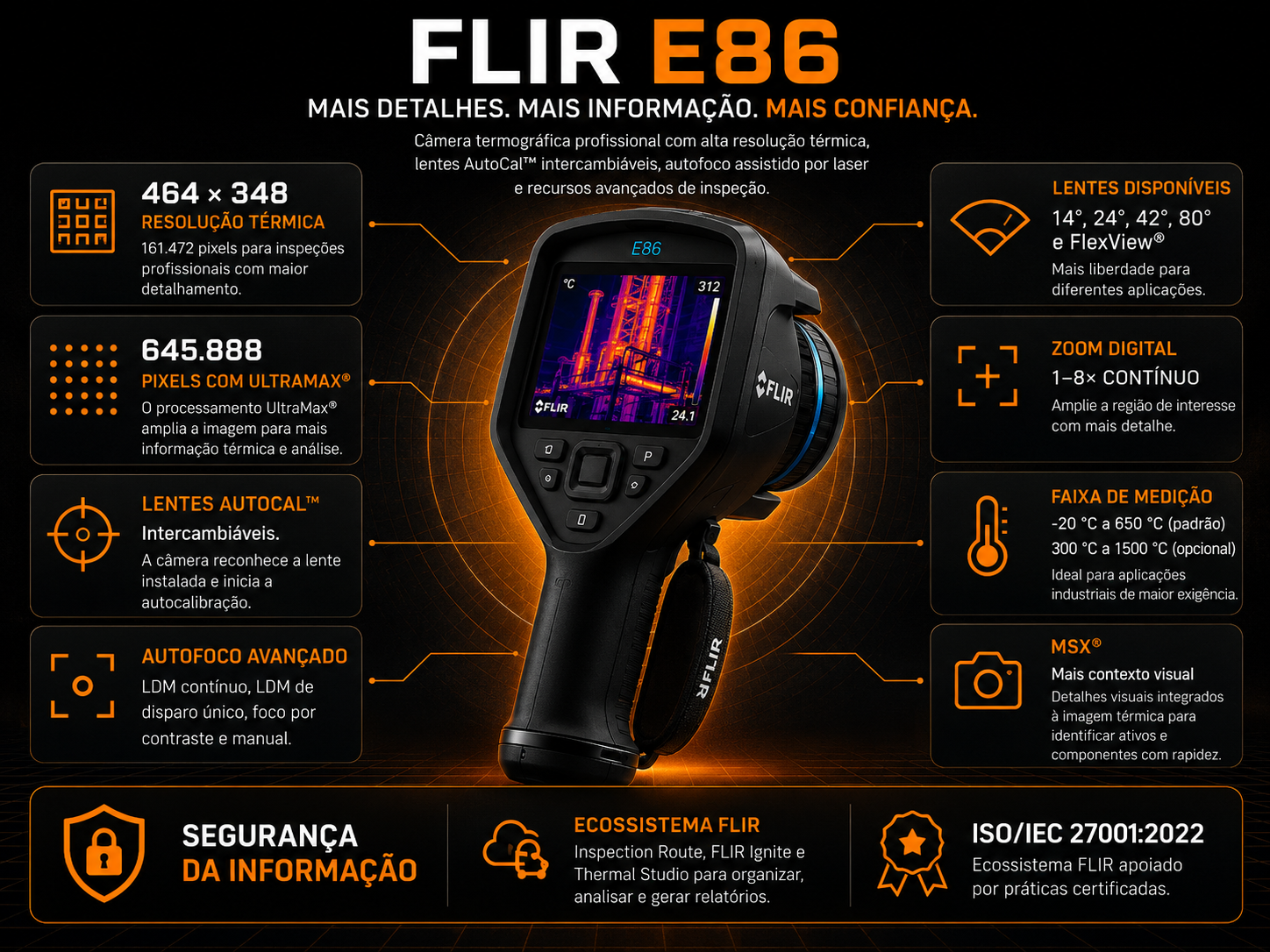

A FLIR E86 combina resolução térmica de 464 × 348 pixels com recursos avançados de foco, lentes AutoCal intercambiáveis e UltraMax®, oferecendo maior capacidade de visualização para inspeções industriais que exigem mais detalhe, precisão na análise e flexibilidade em campo.
A FLIR E86 combina resolução térmica nativa de 464 × 348 pixels com autofoco assistido por laser, lentes AutoCal intercambiáveis e UltraMax®, oferecendo mais informação térmica para inspeções que exigem maior detalhamento e capacidade de análise.
Com 161.472 pixels térmicos nativos, a E86 amplia a quantidade de informação disponível em cada imagem, ajudando a visualizar componentes menores, padrões térmicos mais definidos e anomalias em aplicações industriais exigentes.
Com a lente de 42°, a E86 alcança sensibilidade térmica inferior a 30 mK, auxiliando na visualização de pequenas diferenças de temperatura.
O UltraMax® pode ampliar a imagem para até 645.888 pixels, oferecendo mais informação para análises que exigem detalhamento adicional.
O medidor de distância a laser auxilia no foco automático e também fornece informações de distância para apoiar medições e inspeções em campo.
Além das faixas de -20 °C a 120 °C e de 0 °C a 650 °C, a E86 possui opção de medição de 300 °C a 1500 °C.
A E86 combina maior resolução térmica com recursos de roteamento, armazenamento e análise para apoiar inspeções estruturadas e acompanhamento consistente de ativos.
Execute rotas estruturadas de inspeção, envie registros para o FLIR Ignite e utilize o FLIR Thermal Studio para análise, processamento e geração de relatórios termográficos.
Identifique aquecimentos anormais em painéis, conexões, barramentos, disjuntores, transformadores, motores e outros componentes elétricos.
Avalie motores, rolamentos, mancais, bombas, redutores e sistemas rotativos em busca de padrões térmicos fora do comportamento esperado.
A resolução de 464 × 348 pixels ajuda a analisar alvos menores, áreas mais complexas e inspeções que exigem maior nível de detalhe térmico.
Estruture inspeções recorrentes, registre imagens térmicas por ativo e mantenha um histórico mais consistente para o acompanhamento da condição.
A E86 eleva o nível de detalhamento da Exx-Series com resolução térmica de 464 × 348 pixels, mantendo autofoco assistido por laser, lentes AutoCal intercambiáveis e UltraMax®. Compare os modelos e veja qual configuração atende sua aplicação.
Com 464 × 348 pixels térmicos nativos, a FLIR E86 oferece mais informação por imagem para inspeções que exigem visualização de componentes menores, maior definição térmica e análise detalhada de ativos industriais.
Configuração profissional para rotinas de inspeção com foco manual e lente fixa.
Acrescenta autofoco avançado e lentes intercambiáveis para maior flexibilidade.
Mais resolução térmica para inspeções que exigem maior detalhamento e capacidade de análise.
Maior resolução térmica nativa da família Exx para aplicações de alta exigência.
| Critério | E54 | E76 | E86 | E96 |
|---|---|---|---|---|
| Resolução térmica | 320 × 240 | 320 × 240 | 464 × 348 | 640 × 480 |
| Pixels térmicos | 76.800 | 76.800 | 161.472 | 307.200 |
| Foco | Manual | LDM contínuo, disparo único, contraste e manual | LDM contínuo, disparo único, contraste e manual | LDM contínuo, disparo único, contraste e manual |
| Lentes | 24° fixa | AutoCal™ intercambiáveis | AutoCal™ intercambiáveis | AutoCal™ intercambiáveis |
| UltraMax® | Não | 307.200 pixels | 645.888 pixels | 1,2 MP |
| Faixa de temperatura | Até 650 °C |
Até 650 °C faixa adicional até 1000 °C |
Até 650 °C faixa adicional de 300 °C a 1500 °C |
Até 650 °C faixa adicional de alta temperatura |
| Inspection Route | Sim | Sim | Sim | Sim |
| Melhor perfil | Inspeções profissionais de rotina e monitoramento de condição. | Aplicações que exigem flexibilidade de foco, lentes e distância. | Inspeções que exigem maior resolução, visualização de componentes menores e mais detalhamento térmico. | Aplicações de alta exigência em que a máxima resolução da Exx é necessária. |
A Metrology avalia distância de inspeção, tamanho do alvo, campo de visão, faixa de temperatura e resolução necessária para indicar a câmera e a lente mais adequadas.
Tire as principais dúvidas sobre resolução térmica, UltraMax®, autofoco assistido por laser, lentes AutoCal™, temperatura e aplicações da câmera termográfica profissional FLIR E86.
A FLIR E86 é indicada para inspeções termográficas profissionais que exigem maior nível de detalhe. Pode ser aplicada em manutenção elétrica, mecânica, monitoramento de condição, inspeções industriais e ativos nos quais a resolução térmica mais alta ajuda a identificar componentes menores e anomalias com maior definição.
A FLIR E86 possui resolução infravermelha nativa de 464 × 348 pixels, totalizando 161.472 pixels térmicos por imagem. Isso representa mais que o dobro de pixels térmicos disponíveis nos modelos E54 e E76.
A sensibilidade varia conforme a lente utilizada. Com lente de 42°, a E86 possui NETD inferior a 30 mK a 30 °C. Com lente de 24°, o valor especificado é inferior a 40 mK, enquanto a lente de 14° possui especificação inferior a 50 mK.
Sim. A FLIR E86 oferece LDM contínuo, LDM de disparo único, foco por contraste de disparo único e foco manual. O medidor de distância a laser auxilia no foco automático rápido e preciso durante a inspeção.
Não. Além de auxiliar o sistema de autofoco, o medidor de distância a laser também fornece dados para medição de área na tela, recurso útil em determinadas aplicações de inspeção.
Sim. A E86 utiliza lentes AutoCal™ intercambiáveis e possui identificação automática da lente instalada. Isso permite adaptar o campo de visão da câmera para diferentes distâncias e tamanhos de alvo.
A página oficial da FLIR apresenta configurações com campos de visão de 14°, 24°, 42° e 80°, além de opções de campo de visão duplo e combinações com diferentes lentes. A escolha deve considerar distância, tamanho do alvo e nível de detalhe necessário.
Sim. A E86 pode ser combinada com lentes FLIR FlexView™ de campo de visão duplo, permitindo alternar entre uma visualização mais ampla e uma visão teleobjetiva sem trocar fisicamente de lente.
O FLIR UltraMax® é um recurso de super-resolução que utiliza múltiplas imagens para aumentar a quantidade de informação disponível para análise. Na E86, o processamento pode chegar a 645.888 pixels.
A FLIR E86 possui três faixas especificadas: -20 °C a 120 °C, 0 °C a 650 °C e 300 °C a 1500 °C. Dessa forma, o modelo pode atender aplicações de alta temperatura quando configurado para essa faixa.
A precisão especificada pela FLIR é de ±2 °C ou ±2% da leitura, considerando as condições de medição estabelecidas pelo fabricante.
Sim. A E86 possui FLIR MSX®, tecnologia que adiciona detalhes da câmera visual à imagem térmica para facilitar a identificação de componentes, estruturas e ativos durante a inspeção.
A E86 possui uma câmera digital de 5 MP, com iluminação LED integrada para foto e vídeo. A câmera visual também é utilizada em recursos como MSX® e documentação das inspeções.
Sim. A FLIR Inspection Route está habilitada na câmera. O recurso permite trabalhar com rotas de inspeção pré-planejadas, ajudando a manter registros e ativos organizados durante inspeções recorrentes.
Sim. A FLIR informa integração com o FLIR Ignite, permitindo enviar imagens diretamente da câmera para a nuvem para armazenamento, organização e compartilhamento.
Sim. Os registros da E86 podem ser utilizados no FLIR Thermal Studio para análise, processamento e elaboração de relatórios termográficos, compondo um fluxo completo entre inspeção e documentação.
Sim. A FLIR E86 possui interfaces de comunicação por Wi-Fi, Bluetooth®, USB 2.0 e DisplayPort, facilitando integração, transferência e utilização dos dados coletados durante a inspeção.
As duas oferecem recursos avançados de foco, lentes intercambiáveis AutoCal™ e UltraMax®. A principal evolução está na resolução: a E76 possui 320 × 240 pixels, enquanto a E86 possui 464 × 348 pixels. A E86 oferece mais que o dobro de pixels térmicos nativos, favorecendo aplicações que exigem maior detalhamento.
A E86 possui resolução térmica de 464 × 348 pixels, enquanto a E96 possui 640 × 480 pixels. A E96 oferece a maior resolução térmica nativa da família Exx, enquanto a E86 ocupa a faixa intermediária de alta resolução com recursos profissionais avançados.
A E86 foi desenvolvida para inspeções profissionais de campo e possui autonomia típica de bateria superior a 2,5 horas a 25 °C. Sua faixa de temperatura operacional especificada é de -15 °C a 50 °C.
A escolha deve considerar distância até o alvo, tamanho do componente, temperatura, campo de visão, resolução necessária e nível de detalhamento. A Metrology pode avaliar esses fatores para verificar se a E86 é a configuração mais adequada ou se outro modelo da Exx-Series atende melhor à aplicação.
Conte para a Metrology como é sua aplicação. Podemos avaliar distância, tamanho do alvo, temperatura, campo de visão e nível de detalhamento para auxiliar na especificação da câmera e da lente adequadas.
