Captar
A matriz de microfones recebe os sinais acústicos presentes na área inspecionada e identifica emissões relevantes para a análise.
FLIR Si2-LD
Encontre perdas antes que elas virem custo ou parada.
Localize e quantifique vazamentos pressurizados e identifique indícios de falhas mecânicas com imagem acústica, sem contato e em tempo real.
CONFIABILIDADE INDUSTRIAL
Perdas de energia e falhas mecânicas raramente avisam antes de custar caro.
Vazamentos em sistemas de ar e gases pressurizados podem permanecer ativos continuamente, aumentando desperdícios e custos operacionais.
Ao mesmo tempo, rolamentos e outros componentes mecânicos podem desenvolver anomalias sonoras antes de uma parada mais séria.
A Si2-LD foi desenvolvida justamente para atuar nessas duas frentes: detecção de vazamentos e identificação de falhas mecânicas.
__________________________
Uma câmera.
Duas fontes importantes de perda industrial.
Como funciona
A Si2-LD transforma som em localização visual.
A FLIR Si2-LD utiliza uma matriz de 124 microfones MEMS de baixo ruído para captar emissões sonoras e ultrassônicas geradas por vazamentos e anomalias mecânicas.
O processamento acústico analisa a direção da fonte, aplica filtragem e apresenta o resultado sobre a imagem visual da câmera, ajudando o operador a identificar rapidamente onde está o ponto de interesse.
Em vez de inspecionar ponto a ponto, o operador consegue
direcionar a análise para a origem da emissão acústica.
02
Processar
O sistema utiliza processamento direcional e filtros para localizar a origem da emissão e reduzir a influência de outras fontes sonoras do ambiente.
03
Visualizar

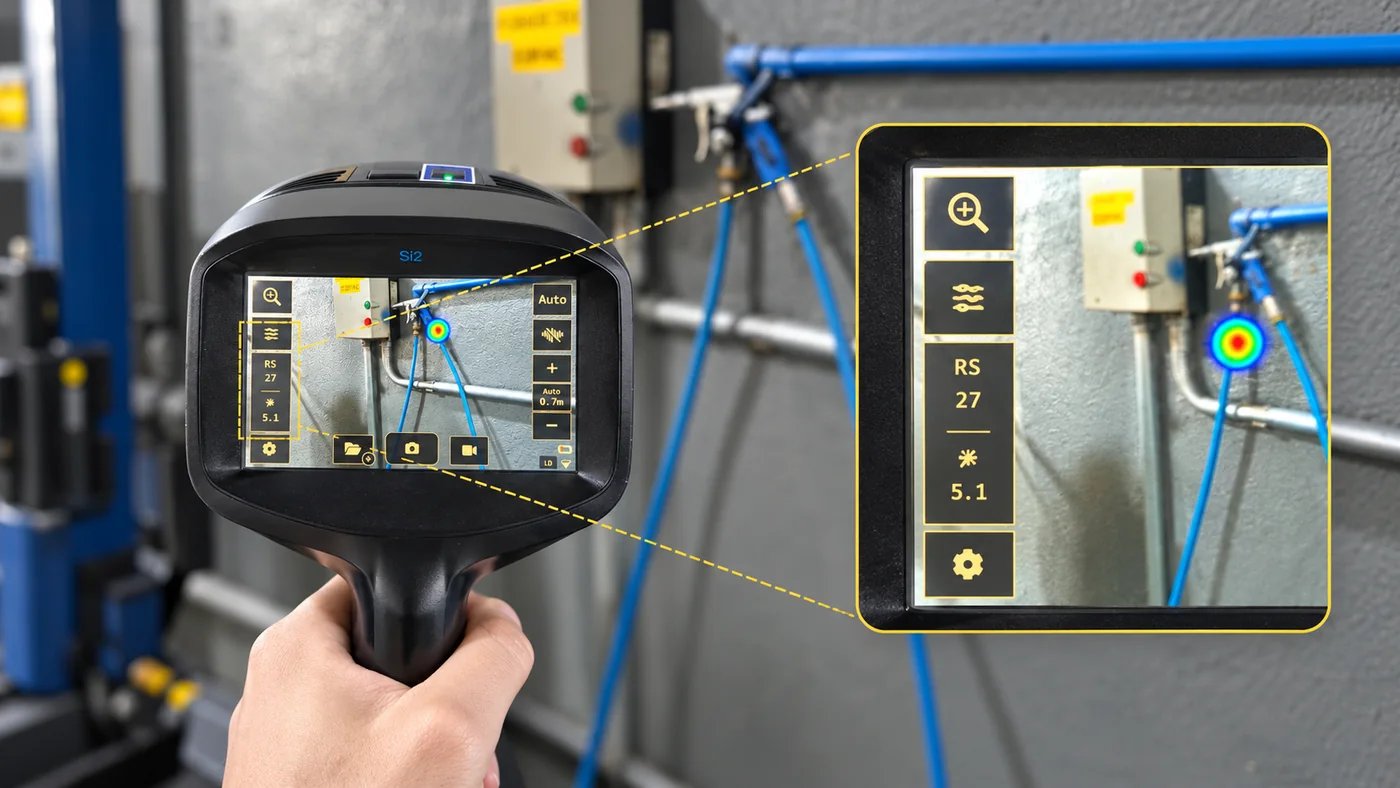

A informação acústica é apresentada sobre a imagem visual, permitindo ao operador direcionar a inspeção para o ponto onde a emissão está ocorrendo.
Apontar. Localizar. Decidir.
A capacidade de detecção depende da intensidade da fonte, distância, frequência, condições do ambiente e características específicas da aplicação.
Encontrar o vazamento é só o começo. O valor está em entender o impacto dele.
A FLIR Si2-LD detecta, localiza e mede vazamentos em sistemas de ar e gases pressurizados. Além da localização visual, os dados da inspeção ajudam a avaliar a relevância da perda e organizar a manutenção com mais objetividade.
A visualização no próprio equipamento ajuda a transformar a detecção
em informação útil para análise e priorização da manutenção.
01
Localize
Identifique visualmente a origem da emissão acústica e direcione a inspeção para o ponto de interesse.
02
Quantifique
Obtenha informações que auxiliam na estimativa da taxa de vazamento e do impacto da perda.
03
Priorize
Use os dados coletados para ajudar a definir quais pontos merecem correção primeiro.
Gases com quantificação suportada pela Si2-LD:
Ar comprimido
Amônia
Argônio
CO₂
Hélio
Hidrogênio
Metano
Gás natural
Nitrogênio
Nem todo vazamento tem o mesmo custo.
A capacidade de detecção e quantificação depende das condições da aplicação, incluindo pressão, dimensão do vazamento, distância, frequência e ambiente de inspeção.
Quer avaliar quanto os vazamentos podem estar impactando sua operação?
Avaliar perdas na minha aplicaçãoVazamentos não são a única fonte de perda. Rolamentos também falam.
No modo de falha mecânica, a FLIR Si2-LD pode ser utilizada para localizar emissões acústicas geradas por rolamentos e outros componentes mecânicos, oferecendo indicadores que ajudam a direcionar a análise de condição.
Três indicadores para apoiar a análise.
O modo MECH utiliza parâmetros acústicos para ajudar o profissional a identificar comportamentos anormais e comparar a condição dos ativos.
dB
Nível sonoro
Indica a intensidade da emissão acústica medida na inspeção.
β2
Curtose
Auxilia na avaliação da distribuição dos impulsos presentes no sinal acústico.
CF
Fator de crista
Relaciona o pico do sinal ao seu valor RMS e pode ajudar a identificar eventos impulsivos.
Onde o modo MECH pode ajudar.
A aplicação é voltada à inspeção de componentes que podem gerar emissões sonoras ou ultrassônicas durante o desenvolvimento de falhas.
Rolamentos
Identificação de comportamentos acústicos que podem indicar deterioração, impacto ou necessidade de investigação adicional.
Rolos e transportadores
Apoio à inspeção de componentes rotativos distribuídos em grandes áreas.
Engrenagens e equipamentos mecânicos
Localização de fontes acústicas associadas a comportamentos mecânicos anormais.
Aplicações de baixa rotação
O material técnico da FLIR destaca o modo acústico como útil também em determinadas aplicações de baixa RPM.
A Si2-LD apoia a localização e avaliação acústica — não substitui a análise de engenharia.
Os indicadores devem ser interpretados em conjunto com o histórico do ativo, condições operacionais, velocidade, carga e outras técnicas de monitoramento quando aplicáveis.
Detectar menos vazamento. Medir melhor. Trabalhar a maiores distâncias.
A sensibilidade acústica da Si2-LD amplia a capacidade de inspeção: pequenas emissões podem ser identificadas com maior confiança, enquanto a faixa operacional permite trabalhar em aplicações onde a aproximação nem sempre é simples.
MDLR — taxa mínima de vazamento detectável
Dois pontos de referência publicados pela FLIR.
O MDLR indica a menor taxa de vazamento detectável nas condições de referência publicadas para o equipamento.
0,0032
L/min
referência publicada a 2,5 metros
0,0044
L/min
referência publicada a 6 metros
Estes são pontos de referência publicados, não uma curva universal
de desempenho. A capacidade real de detecção depende da pressão,
geometria do vazamento, distância, frequência, ruído de fundo
e demais condições da aplicação.
124
Microfones MEMS
Matriz acústica de baixo ruído para localização e visualização das fontes sonoras.
200 m
Distância operacional
Faixa publicada de operação de até 200 metros, conforme condições da aplicação.
2–130
kHz de largura de banda
Faixa acústica utilizada para captar fontes audíveis e ultrassônicas em diferentes aplicações.
12 MP
Câmera visual
Imagem colorida de alta resolução para melhorar a identificação visual do componente inspecionado.
Mais sensibilidade não significa apenas encontrar vazamentos menores. Significa ampliar a capacidade de inspeção.
Distância, intensidade da emissão, pressão, frequência e condições ambientais influenciam diretamente o resultado de uma inspeção acústica.
Da rede de ar comprimido aos ativos rotativos.
A Si2-LD pode acompanhar diferentes rotas de confiabilidade dentro da planta, combinando inspeções de vazamentos pressurizados com aplicações de falhas mecânicas em equipamentos distribuídos pela operação.
Eficiência e utilidades

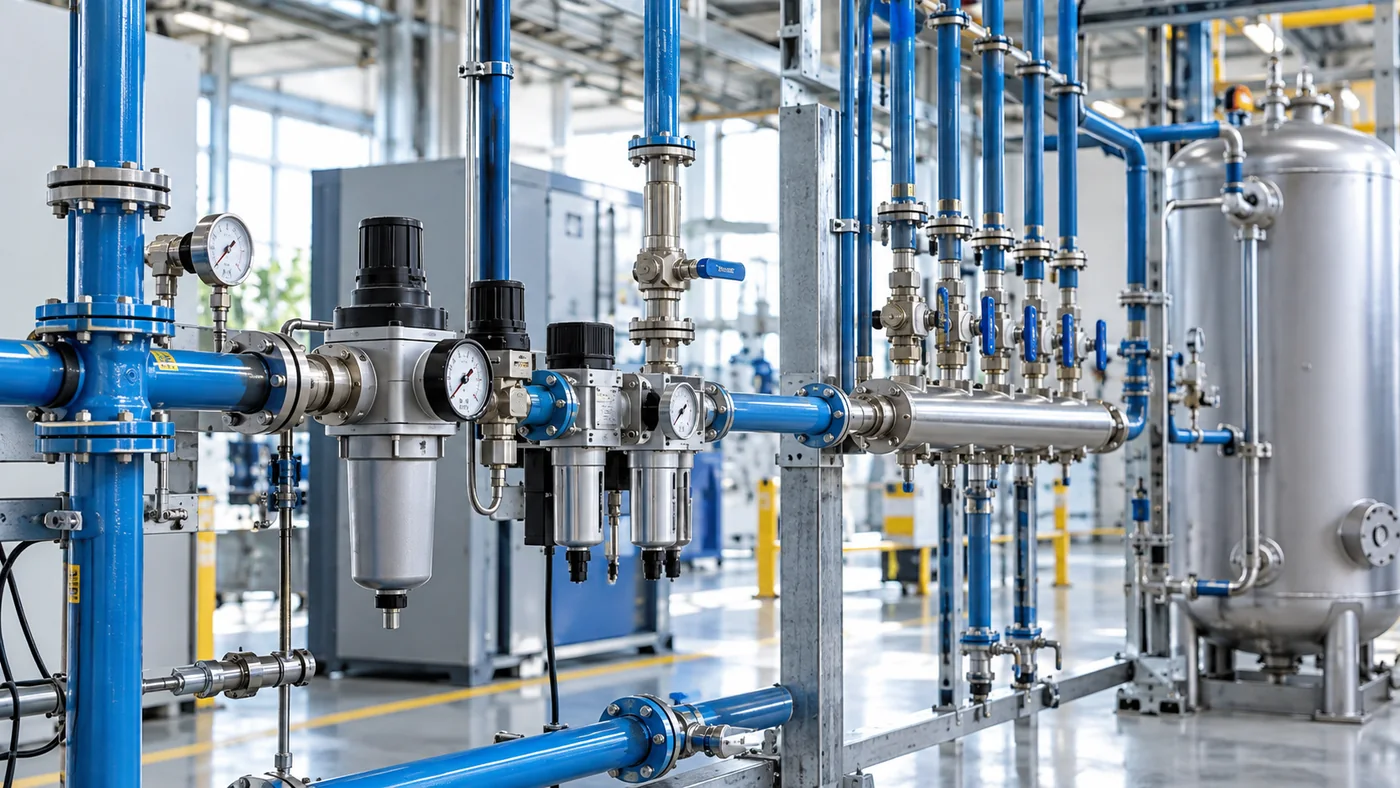

Ar comprimido e gases pressurizados
Inspecione redes, válvulas, conexões e pontos de distribuição para localizar perdas que podem permanecer ativas continuamente e impactar o custo operacional.
Ar comprimido
Válvulas
Conexões
Gases de processo
Modo MECH

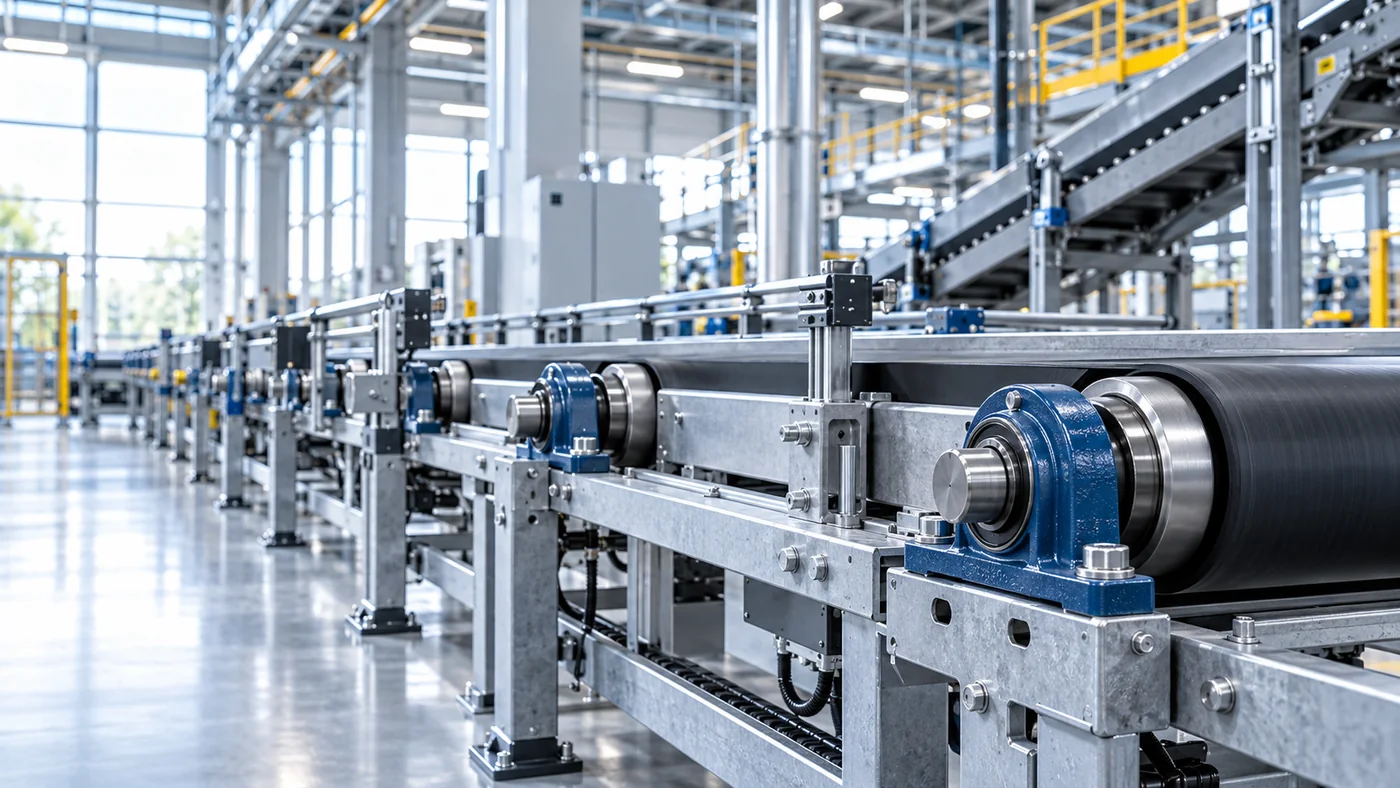

Rolamentos e transportadores
Localize emissões acústicas associadas a rolamentos, rolos, transportadores e outros componentes mecânicos ao longo da planta.
Rolamentos
Rolos
Correias
Baixa RPM

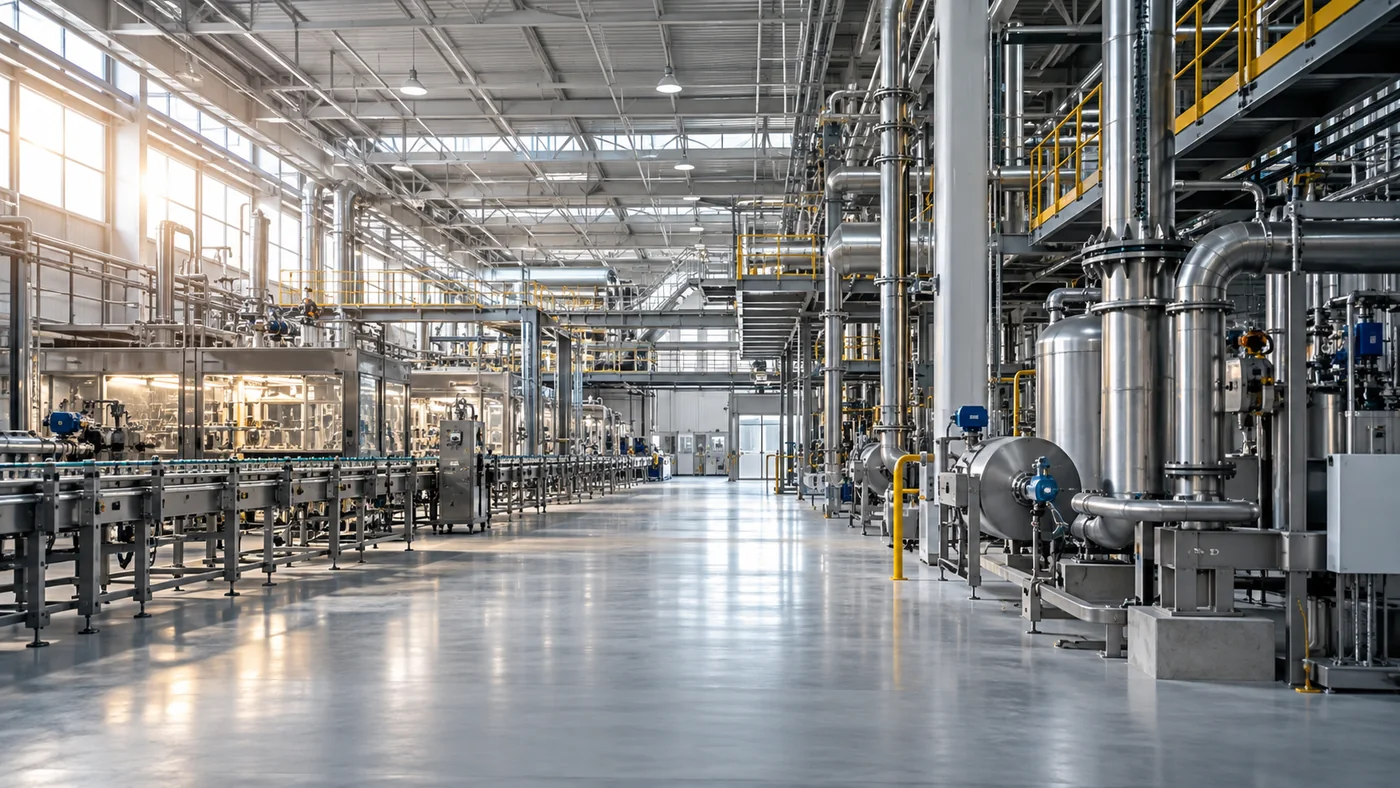

Ambientes de processo
Manufatura, alimentos, mineração e processos pesados
A versatilidade da Si2-LD permite aplicar a mesma plataforma em diferentes setores industriais, desde linhas de produção e utilidades até operações com transportadores, grandes redes de tubulação e ativos rotativos.
Manufatura
Alimentos e bebidas
Mineração
Siderurgia
Celulose e papel
Química
Uma mesma câmera pode acompanhar diferentes rotas de confiabilidade dentro da planta.
A aplicação correta depende do tipo de ativo, processo, condições de acesso e objetivo da inspeção.
Quer avaliar quanto os vazamentos podem estar impactando sua operação?
Avaliar perdas na minha aplicaçãoCapture na planta. Organize os dados. Transforme inspeção em histórico.
A inspeção acústica não termina na câmera. O ecossistema FLIR permite organizar, analisar e compartilhar os dados coletados para apoiar a rotina de manutenção e confiabilidade.
FLIR Acoustic Viewer
Organização e gestão dos dados acústicos.
O Acoustic Viewer ajuda a organizar inspeções, visualizar registros, compartilhar dados entre usuários e apoiar o gerenciamento das informações coletadas em campo.
FLIR Thermal Studio
Análise e relatórios em um único ambiente.
O Thermal Studio permite trabalhar imagens acústicas e térmicas, editar registros, analisar resultados e gerar relatórios técnicos para compartilhamento com manutenção e engenharia.
01
Capturar
Registrar imagens, vídeos e dados de inspeção na Si2-LD.
02
Organizar
Estruturar ativos e inspeções no ecossistema FLIR.
03
Analisar
Revisar resultados e aprofundar a análise fora do campo.
04
Relatar
Transformar os dados coletados em informação compartilhável.
A inspeção ganha valor quando o dado deixa de ser isolado e passa a fazer parte da rotina de manutenção.
O fluxo pode variar conforme o software, licenças e integração utilizadas pela organização.
Quando faz sentido subir para a Si2-Pro?
A escolha depende da aplicação. A Si2-LD já cobre vazamentos pressurizados e falhas mecânicas; a Si2-Pro adiciona a vertente de descarga parcial ao mesmo ecossistema acústico.
Foco em vazamentos e confiabilidade mecânica.
Indicada quando a prioridade é localizar perdas em sistemas pressurizados e acompanhar sinais acústicos de falhas mecânicas.
-
✓
Vazamentos pressurizados
Detecção, localização e quantificação de perdas em ar e gases suportados.
-
✓
Modo MECH
Apoio à inspeção acústica de rolamentos, rolos e outros componentes mecânicos.
-
✓
Quantificação de perdas
Estimativas de taxa de vazamento e impacto econômico para apoiar a priorização.
Uma plataforma acústica para três frentes de inspeção.
Indicada quando a planta também precisa incluir inspeções de descarga parcial no mesmo equipamento.
-
✓
Vazamentos pressurizados
Mantém as capacidades de detecção e quantificação da linha Si2.
-
✓
Falhas mecânicas
Também inclui o modo MECH para aplicações de confiabilidade mecânica.
-
+
Descarga parcial
Acrescenta localização, classificação e avaliação de problemas de PD.
A decisão não é “qual é melhor?”. É “qual problema sua planta precisa resolver?”.
Se o foco está em vazamentos + falhas mecânicas, a Si2-LD pode atender diretamente à aplicação. Se também existe necessidade de inspeção de descarga parcial, vale avaliar a Si2-Pro.
Quer avaliar quanto os vazamentos podem estar impactando sua operação?
Avaliar perdas na minha aplicaçãoO essencial da Si2-LD, organizado para consulta rápida.
Uma visão técnica resumida das principais características acústicas, visuais, ambientais e operacionais do equipamento.
Acústica
Detecção e localização
Matriz acústica
124 microfones MEMS
Largura de banda
2 kHz a 130 kHz
Distância operacional
0,3 m a 200 m
MDLR
0,0032 L/min a 2,5 m
MDLR
0,0044 L/min a 6 m
Modos de análise
Leak Detection + MECH
Imagem e operação
Visualização em campo
Câmera visual
12 MP colorida
Campo de visão
75° diagonal
Zoom
Digital 8×
Tela
5" — 1280 × 720
Resolução de vídeo
1280 × 720
Iluminação
LED integrado
Dados e conectividade
Registro e integração
Armazenamento interno
128 GB
Transferência de dados
Wi-Fi + USB
Wi-Fi
2,4 GHz e 5 GHz
Formatos de imagem
.nlz e .jpg
Vídeo
Até 5 min (.nlz)
Software
Acoustic Viewer / Thermal Studio
Construção e ambiente
Uso industrial
Proteção
IP54
Temperatura de operação
-10 °C a 50 °C
Umidade relativa
0% a 90% recomendável
Peso da câmera
~1,2 kg
Peso com bateria
~1,45 kg
Autonomia
Até 2,5 horas
Especificações podem variar conforme atualização de produto e software.
Para dimensionamento de aplicação, distância, pressão, tipo de gás, intensidade da fonte e condições ambientais devem ser avaliados em conjunto.
Dúvidas sobre a FLIR Si2-LD.
Distância, vazamentos, gases, ruído industrial e falhas mecânicas: veja os principais pontos antes de avaliar a aplicação.
O que a FLIR Si2-LD consegue detectar?
A Si2-LD é voltada à detecção e quantificação de vazamentos pressurizados e à detecção acústica de falhas mecânicas, incluindo aplicações em rolamentos, rolos e outros componentes mecânicos.
Qual o menor vazamento que a Si2-LD consegue detectar?
A FLIR publica um MDLR de 0,0032 L/min a 2,5 m e 0,0044 L/min a 6 m. Esses valores são referências de desempenho e não significam que qualquer vazamento desse tamanho será detectado em qualquer condição.
A Si2-LD detecta vazamentos a 200 metros?
A distância operacional publicada é de 0,3 m a 200 m. A distância efetiva para detectar uma fonte específica depende da pressão, intensidade acústica, tamanho do vazamento, frequência, ruído de fundo e condições do ambiente.
Funciona em ambientes industriais barulhentos?
A tecnologia utiliza processamento direcional, filtros e recursos de análise para ajudar a separar a fonte de interesse de outras emissões. Porém, o nível e o tipo de ruído de fundo continuam influenciando a inspeção.
Quais gases a Si2-LD consegue quantificar?
A documentação atual da Si2-LD especifica quantificação para ar comprimido, amônia, argônio, dióxido de carbono, hélio, hidrogênio, metano, gás natural e nitrogênio, desde que existam condições de pressão suficientes para gerar uma emissão acústica detectável.
A Si2-LD consegue calcular o custo do vazamento?
Sim. O equipamento oferece recursos para estimar a taxa de vazamento e o impacto econômico associado. Esses dados ajudam a priorizar reparos e demonstrar o impacto de perdas de ar ou gás na operação.
Precisa encostar a câmera no equipamento?
Não. A inspeção acústica é realizada sem contato direto com o ponto analisado. A distância adequada dependerá da fonte, da aplicação e das condições do ambiente.
É necessário parar a máquina para fazer a inspeção?
Em muitas aplicações, a inspeção pode ser feita com o sistema em operação, já que a tecnologia é passiva e sem contato. A condição segura e adequada de inspeção deve sempre respeitar o processo e os procedimentos da planta.
A Si2-LD identifica problemas em rolamentos?
Sim. O Modo MECH foi desenvolvido para apoiar a localização e análise acústica de falhas mecânicas. A câmera apresenta parâmetros como nível sonoro, curtose e fator de crista para comparação entre ativos ou acompanhamento ao longo do tempo.
Qual a diferença entre Si2-LD e Si2-Pro?
A Si2-LD trabalha com vazamentos pressurizados + falhas mecânicas. A Si2-Pro reúne essas mesmas frentes e acrescenta recursos para detecção, classificação e avaliação de descarga parcial.
Quais softwares podem ser usados com a Si2-LD?
A linha trabalha com o FLIR Acoustic Viewer para organização e gerenciamento de dados acústicos e com o FLIR Thermal Studio para análise e geração de relatórios em ambiente desktop.
A Si2-LD pode ser usada em ambiente externo?
A câmera possui proteção IP54 e faixa de temperatura operacional publicada de -10 °C a 50 °C. Ainda assim, vento, chuva, ruído ambiente e outras condições podem afetar a qualidade da inspeção acústica.
A capacidade de detecção, medição e análise depende da aplicação.
Pressão, distância, geometria da fuga, frequência, ruído de fundo,
condições ambientais e configuração da inspeção devem ser considerados
antes de definir o desempenho esperado.
