FLIR T560: Máximo detalhe para inspeções que não podem deixar nada passar.

A FLIR T560 combina resolução térmica de 640 × 480, ergonomia da Série T e recursos avançados de medição para inspeções industriais em que pequenos detalhes podem fazer grande diferença no diagnóstico.
Com 307.200 pixels térmicos, bloco óptico giratório em até 180°, foco assistido por laser, lentes intercambiáveis e zoom digital de até 8×, a T560 entrega o mais alto nível de detalhamento da família T5xx.

Fale com um especialista

640 × 480 px | Até 1500 °C | Bloco óptico 180° | Zoom até 8×

Liberdade para inspecionar onde outras câmeras limitam

A Série FLIR T foi desenvolvida para acompanhar a realidade da inspeção industrial, onde o ativo nem sempre está na altura ideal ou em um ponto de fácil acesso.

Seu bloco óptico giratório em até 180° permite reposicionar a lente sem obrigar o operador a trabalhar em posturas desconfortáveis, facilitando inspeções acima da cabeça, em regiões inferiores, atrás de estruturas e em áreas de acesso restrito.

Na prática, isso significa mais ergonomia, mais controle durante a inspeção e mais produtividade em campo.

A câmera se adapta ao trabalho — e não o contrário.

A lente certa muda a inspeção

Nem toda inspeção acontece à mesma distância — e nem todo ativo exige o mesmo campo de visão.

Com lentes intercambiáveis, as câmeras da Série FLIR T podem ser configuradas para trabalhar melhor em ambientes apertados, áreas amplas ou em pontos mais distantes. Isso dá ao profissional mais liberdade para escolher a óptica de acordo com a aplicação, sem comprometer a rotina de medição.

Na prática, é a diferença entre simplesmente enxergar o equipamento e enquadrar exatamente o que precisa ser analisado.

Mais alcance quando necessário. Mais abertura quando o espaço é limitado. E uma plataforma preparada para acompanhar diferentes desafios dentro da mesma planta.

Porque uma boa inspeção começa antes da imagem — começa pela escolha da lente certa.

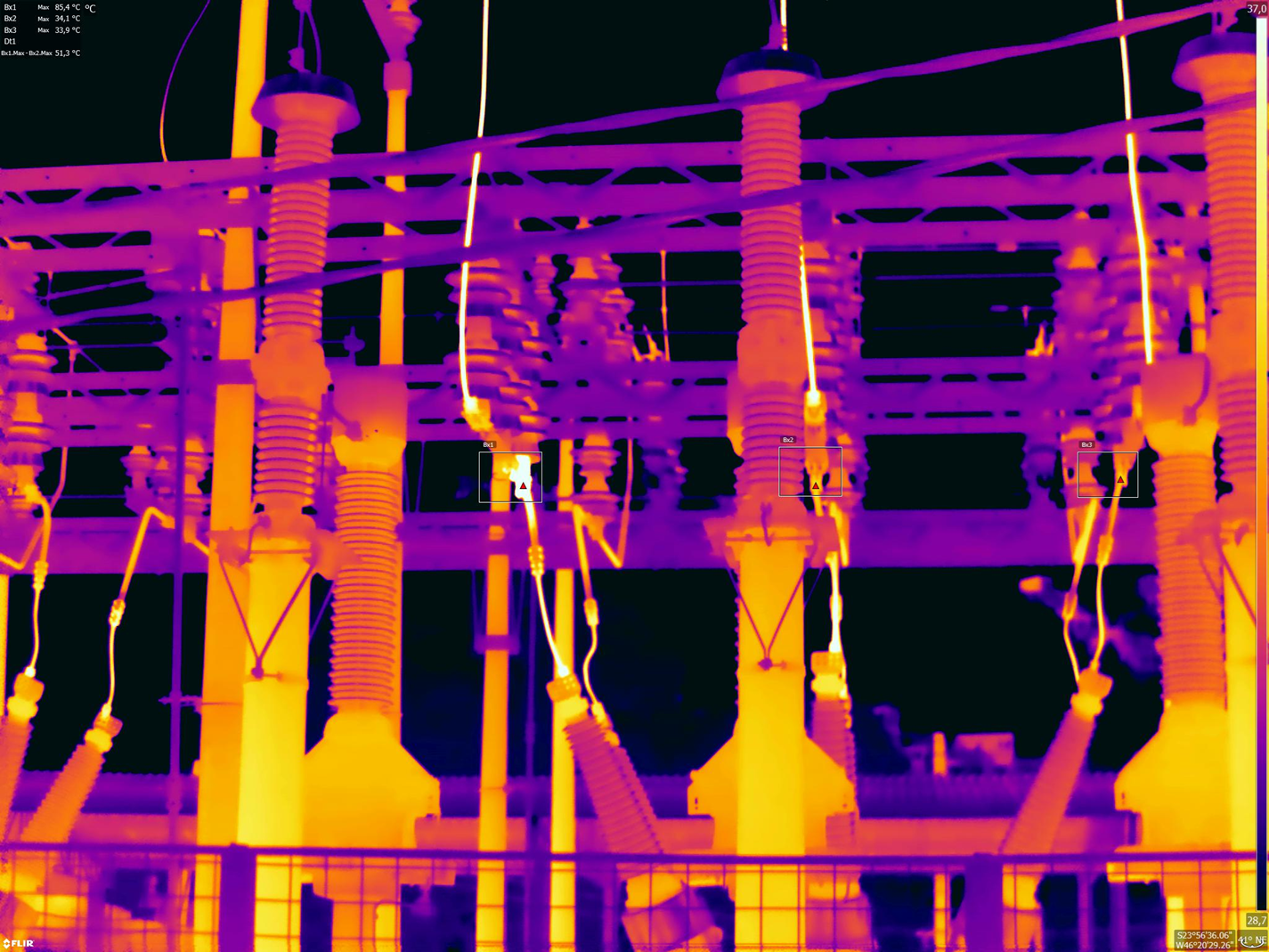

Subestações e alta tensão

Inspeção de conexões, isoladores, barramentos e componentes a maiores distâncias, onde mais resolução ajuda a preservar detalhe sobre o alvo.

Painéis e sistemas críticos

Identifique pontos quentes em conexões, disjuntores e componentes elétricos quando pequenas diferenças podem ser relevantes para o diagnóstico.

Processos de alta temperatura

Analise fornos, refratários, linhas de processo e equipamentos sujeitos a temperaturas elevadas, com faixas de medição de até 1500 °C.

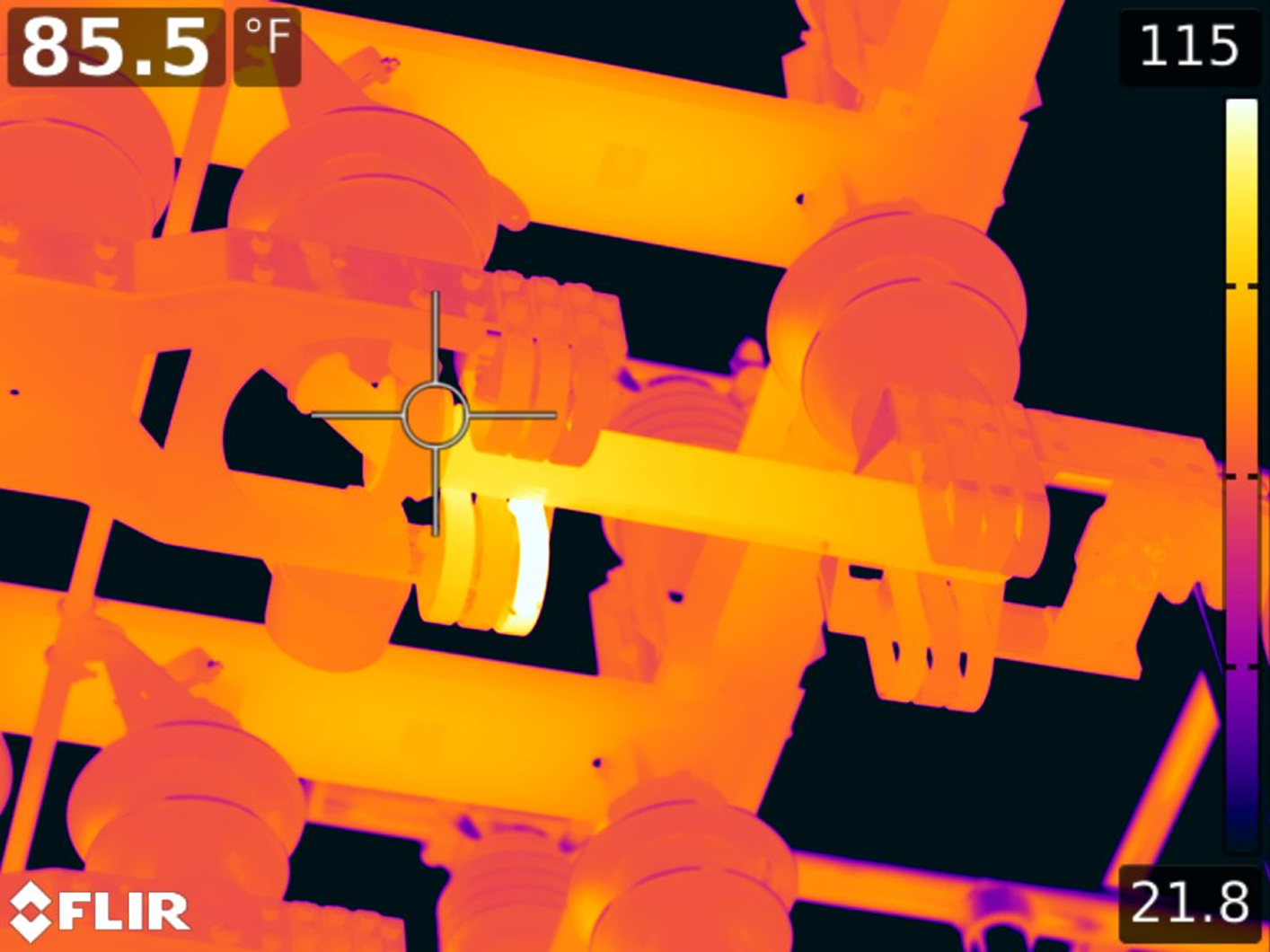

Ativos distantes e pequenos alvos

Aproveite os 640 × 480 para concentrar mais informação térmica sobre componentes menores ou instalados em locais de difícil aproximação.

Família FLIR T5xx

Quando o máximo detalhamento faz diferença?

T530, T540 e T560 compartilham a mesma arquitetura profissional da Série T500. O que muda é o nível de informação térmica disponível para analisar alvos menores, trabalhar a maiores distâncias e enfrentar inspeções mais exigentes.

FLIR T530
Uma solução profissional para manutenção industrial e inspeções de rotina.
Resolução térmica 320 × 240
Pixels térmicos 76.800
Zoom digital 1–4×
Temperatura máxima Até 1200 °C opcional
Ideal para: manutenção elétrica e mecânica, painéis, motores, equipamentos e inspeções industriais periódicas.
FLIR T540
Mais resolução para inspeções que exigem maior capacidade de detalhamento térmico.
Resolução térmica 464 × 348
Pixels térmicos 161.472
Zoom digital 1–6×
Temperatura máxima Até 1500 °C
Ideal para: alvos menores, maiores distâncias e aplicações em que mais resolução agrega informação ao diagnóstico.
Máximo detalhamento
FLIR T560
O mais alto nível de resolução da família T5xx para inspeções de maior exigência técnica.
Resolução térmica 640 × 480
Pixels térmicos 307.200
Zoom digital 1–8×
Temperatura máxima Até 1500 °C
Ideal para: inspeções críticas, pequenos componentes, ativos distantes e aplicações em que o máximo detalhamento térmico é decisivo.

A T560 faz sentido quando a quantidade de informação sobre o alvo realmente influencia o diagnóstico. Seus 307.200 pixels térmicos oferecem o maior nível de resolução da família T5xx — especialmente valioso em pequenos componentes, maiores distâncias e aplicações de maior criticidade.

Quero avaliar se preciso da T560
Engenharia de aplicação Metrology

640 × 480 só é vantagem quando o detalhe realmente importa.

A FLIR T560 entrega o maior nível de resolução da família T5xx. Mas o valor dessa capacidade aparece quando a aplicação exige enxergar mais informação sobre o alvo.

Alvos pequenos, grandes distâncias, componentes críticos e inspeções com maior exigência de análise podem se beneficiar dos 307.200 pixels térmicos da T560. Por isso, antes de definir a câmera, avaliamos a condição real da inspeção, a óptica necessária e o nível de detalhe que precisa chegar até o operador.

Antes de recomendar uma T560, queremos saber se sua aplicação realmente precisa dela. Nosso objetivo não é simplesmente indicar o modelo de maior resolução. É entender se a combinação entre distância, tamanho do alvo, lente, temperatura e criticidade da inspeção justifica o nível de capacidade da T560.
Avaliar minha aplicação Agendar demonstração
01

Distância de inspeção

Quanto mais distante estiver o ativo, maior a importância de avaliar resolução e óptica para manter informação suficiente sobre o alvo.

02

Menor detalhe relevante

Bornes, conexões, componentes eletrônicos e outros alvos pequenos podem exigir mais pixels sobre a região que realmente precisa ser medida.

03

Óptica e campo de visão

A lente correta define quanto da cena será enquadrado e como a resolução da câmera será distribuída sobre o objeto analisado.

04

Criticidade do ativo

Quanto maior o impacto de uma falha, maior pode ser a necessidade de documentar pequenas diferenças térmicas com mais informação.

05

Temperatura do processo

A aplicação pode exigir faixas específicas de medição. A T560 oferece configuração para temperaturas de até 1500 °C.

06

Objetivo do diagnóstico

Detecção, comparação, análise detalhada, acompanhamento de tendência ou documentação técnica exigem níveis diferentes de informação térmica.

FLIR T560

Mais informação.
Onde o detalhe importa.

A maior resolução da família T5xx concentrada em uma plataforma criada para inspeções industriais de alta exigência.

Resolução térmica 640 × 480 307.200 pixels térmicos.

Mais informação sobre o alvo para analisar componentes menores, trabalhar em maiores distâncias e registrar detalhes térmicos importantes para o diagnóstico.

UltraMax® 1,2 MP de resolução efetiva.

O processamento UltraMax® aumenta a resolução efetiva da imagem para aproximadamente 1,2 megapixel.

Faixa de medição 1500 °C

Configuração para aplicações industriais que envolvem processos de alta temperatura.

Zoom digital até 8×

Maior capacidade de aproximação dentro da família T5xx.

Ergonomia Série T 180°

Bloco óptico giratório para trabalhar acima, abaixo ou em posições de difícil acesso.

Especificações técnicas

Tudo o que importa.
Sem transformar a página em um catálogo.

Os principais dados técnicos da FLIR T560 para avaliar sua capacidade e dimensionar corretamente a aplicação.

Resolução infravermelha
640 × 480 — 307.200 pixels térmicos
UltraMax®
Aproximadamente 1,2 MP de resolução efetiva
Faixas de medição
-20 °C a 120 °C
0 °C a 650 °C
300 °C a 1500 °C
Sensibilidade térmica / NETD
<30 mK a 30 °C
Precisão
±2 °C ou ±2% da leitura
Frequência de imagem
30 Hz
Faixa espectral
7,5 – 14 µm
Zoom digital
Contínuo de 1–8×
Bloco óptico
Rotativo em até 180°
Foco
Contínuo com medidor de distância a laser, foco por laser, contraste e ajuste manual
Tela
LCD touchscreen de 4", 640 × 480, com rotação automática
Câmera visual
5 MP com iluminação LED integrada
Modos de imagem
Infravermelho, visual, MSX® e Picture-in-Picture
Lentes
6°, 14°, 24°, 42° e opções FlexView® de campo de visão duplo
Inspection Route
Compatível com rotas estruturadas para inspeções periódicas
Conectividade
Wi-Fi, Bluetooth e USB 2.0
Armazenamento
Cartão SD removível + FLIR Ignite
Autonomia
Aproximadamente 4 horas
Proteção
IP54
Dúvidas frequentes

Sobre a FLIR T560.

O que normalmente precisa ser entendido antes de especificar a câmera e sua configuração.

Qual é a resolução térmica da FLIR T560?
A FLIR T560 possui resolução infravermelha de 640 × 480 pixels, totalizando 307.200 pixels térmicos. É a maior resolução nativa entre T530, T540 e T560.
Qual é a temperatura máxima medida pela FLIR T560?
A T560 possui faixas de medição de -20 °C a 120 °C, 0 °C a 650 °C e 300 °C a 1500 °C.
Quando a resolução 640 × 480 realmente faz diferença?
Principalmente quando a aplicação envolve alvos pequenos, maiores distâncias ou necessidade de mais informação térmica sobre uma determinada região. A quantidade de pixels disponível pode permitir que mais detalhes do alvo sejam representados na imagem.
Qual a diferença entre FLIR T530, T540 e T560?
A T530 possui 320 × 240 pixels térmicos, a T540 464 × 348 e a T560 640 × 480. Além da resolução, também existem diferenças de zoom e faixa de temperatura entre os modelos. A escolha deve considerar distância, tamanho do alvo, lente e objetivo da inspeção.
Qual lente escolher para a FLIR T560?
A escolha depende da distância até o ativo, tamanho do menor detalhe relevante e campo de visão disponível. Lentes mais abertas favorecem enquadramentos em curtas distâncias, enquanto ópticas mais estreitas são indicadas quando é necessário concentrar mais pixels sobre alvos menores ou distantes.
O bloco óptico da FLIR T560 gira?
Sim. O bloco óptico da Série T pode ser ajustado em até 180°, permitindo inspecionar equipamentos em diferentes posições sem comprometer a ergonomia do operador.
A FLIR T560 possui lentes intercambiáveis?
Sim. A plataforma oferece diferentes opções de lentes, incluindo grande angular, teleobjetiva e opções FlexView® com campo de visão duplo.
A FLIR T560 possui foco automático?
Sim. A T560 oferece foco contínuo assistido pelo medidor de distância a laser, além de foco por laser, contraste e ajuste manual.
A FLIR T560 possui MSX® e UltraMax®?
Sim. O MSX® acrescenta detalhes da imagem visual à imagem térmica para facilitar a identificação dos componentes. O UltraMax® utiliza processamento de super-resolução e pode elevar a imagem para aproximadamente 1,2 MP de resolução efetiva.
A FLIR T560 pode ser utilizada em rotas de inspeção?
Sim. A Série T500 possui suporte ao Inspection Route, possibilitando trabalhar com rotas estruturadas e organizar a coleta de imagens e informações durante inspeções periódicas.
É possível solicitar uma demonstração da FLIR T560?
Sim. A Metrology Systems pode avaliar sua aplicação, distância, tamanho do alvo, lente e faixa de temperatura antes de verificar se a T560 é a configuração adequada.
FLIR T560 + Metrology Systems

307.200 pixels.
A pergunta é onde você precisa deles.

Mais resolução pode ampliar significativamente a informação disponível para uma inspeção. Mas o resultado depende da distância, do tamanho do alvo, da lente e da aplicação. Nossa equipe pode ajudar a transformar esses parâmetros na configuração correta.
