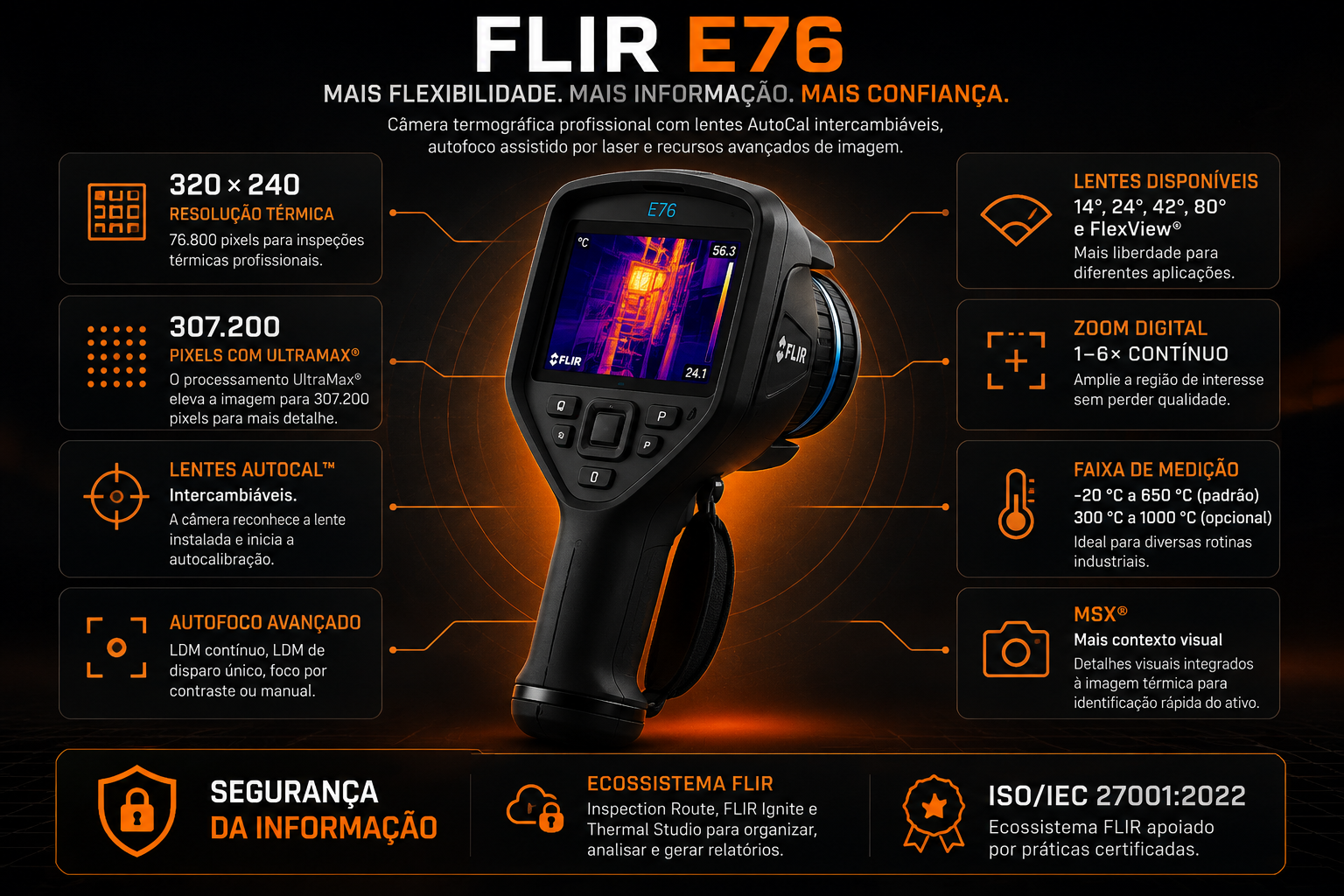

A FLIR E76 combina resolução térmica de 320 × 240 pixels com autofoco assistido por laser, medição de distância e lentes AutoCal intercambiáveis, oferecendo mais agilidade para inspeções elétricas, mecânicas e rotinas de manutenção em diferentes distâncias e campos de visão.
A FLIR E76 combina resolução térmica de 320 × 240 pixels com autofoco assistido por laser, lentes AutoCal intercambiáveis e recursos avançados para trabalhar com diferentes alvos, distâncias e condições de inspeção.
A E76 amplia as possibilidades da Exx-Series com sistemas avançados de foco e lentes intercambiáveis, permitindo adaptar o campo de visão à aplicação sem abrir mão da organização e dos recursos de uma plataforma profissional de inspeção.
Com a lente de 42°, a E76 alcança sensibilidade térmica inferior a 30 mK, auxiliando na visualização de pequenas diferenças de temperatura.
Trabalhe com foco contínuo por medidor de distância a laser, LDM de disparo único, foco por contraste ou ajuste manual.
O processamento UltraMax® pode elevar a imagem para 307.200 pixels, ampliando a informação disponível para análise.
Além das faixas padrão até 650 °C, a E76 possui opção de medição de 300 °C a 1000 °C.
A E76 integra recursos de roteamento, armazenamento em nuvem e análise para manter inspeções recorrentes mais organizadas, consistentes e fáceis de documentar.
Crie rotas no Thermal Studio Pro com Route Creator, execute as inspeções pela câmera, organize os registros no FLIR Ignite e leve os resultados novamente ao software para análise e documentação.

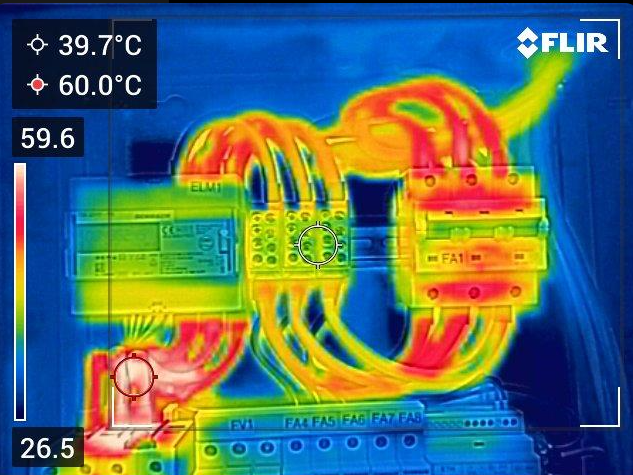

Identifique aquecimentos anormais em painéis, conexões, barramentos, disjuntores, transformadores e outros componentes elétricos.

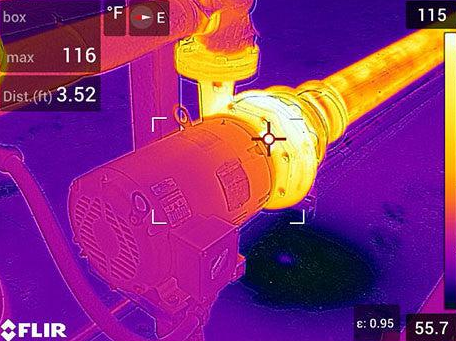

Avalie motores, rolamentos, mancais, bombas, redutores e sistemas rotativos em busca de padrões térmicos fora do comportamento esperado.
Autofoco assistido e lentes AutoCal ajudam a adaptar a E76 a alvos próximos, áreas amplas ou inspeções realizadas a maiores distâncias.
Estruture inspeções recorrentes, registre imagens térmicas por ativo e mantenha um histórico mais consistente para acompanhamento da condição.
A E76 representa um importante salto em flexibilidade dentro da Exx-Series, adicionando autofoco avançado, lentes AutoCal intercambiáveis e UltraMax®. Compare os modelos e veja qual configuração atende melhor sua aplicação.
Com resolução térmica de 320 × 240 pixels, autofoco assistido por medidor de distância a laser e lentes AutoCal intercambiáveis, a FLIR E76 amplia as possibilidades de inspeção em aplicações elétricas, mecânicas e industriais.
Para rotinas profissionais com foco manual e lente fixa de 24°.
Autofoco avançado, lentes intercambiáveis e UltraMax® para maior flexibilidade operacional.
Evolui em resolução térmica para inspeções que exigem maior detalhamento.
Maior resolução térmica nativa da família Exx para aplicações mais exigentes.
| Critério | E54 | E76 | E86 | E96 |
|---|---|---|---|---|
| Resolução térmica | 320 × 240 | 320 × 240 | 464 × 348 | 640 × 480 |
| Foco | Manual | LDM contínuo, LDM de disparo único, contraste e manual | LDM contínuo, LDM de disparo único, contraste e manual | LDM contínuo, LDM de disparo único, contraste e manual |
| Lentes | 24° fixa | AutoCal™ intercambiáveis | AutoCal™ intercambiáveis | AutoCal™ intercambiáveis |
| Zoom digital | 1–4× | 1–6× | 1–8× | 1–8× |
| UltraMax® | Não | 307.200 pixels | 645.888 pixels | 1,2 MP |
| Temperatura | Até 650 °C |
Até 650 °C até 1000 °C opcional |
Até 650 °C até 1500 °C opcional |
Até 650 °C até 1500 °C opcional |
| Inspection Route | Sim | Sim | Sim | Sim |
| Perfil | Rotinas profissionais de manutenção e monitoramento de condição. | Aplicações que exigem maior flexibilidade de foco, lentes e distância de inspeção. | Inspeções que exigem maior detalhamento térmico. | Aplicações críticas com maior exigência de resolução e análise. |
A Metrology avalia distância até o alvo, tamanho do componente, campo de visão, temperatura e nível de detalhamento necessário para indicar a configuração e a lente mais adequadas.
Tire as principais dúvidas sobre resolução, autofoco, lentes AutoCal, UltraMax, temperatura e recursos da câmera termográfica profissional FLIR E76.
A FLIR E76 é indicada para inspeções termográficas profissionais em manutenção elétrica, mecânica, predial e monitoramento de condição. Sua combinação de autofoco, medição de distância a laser e lentes intercambiáveis oferece maior flexibilidade para trabalhar com diferentes alvos, distâncias e campos de visão.
A FLIR E76 possui resolução infravermelha nativa de 320 × 240 pixels, totalizando 76.800 pixels térmicos por imagem. A câmera também é compatível com o recurso UltraMax®, que amplia a quantidade de informação disponível para análise.
A sensibilidade térmica varia conforme a lente utilizada. Com a lente de 42°, a E76 possui NETD inferior a 30 mK a 30 °C. Com a lente de 24°, o valor especificado é inferior a 40 mK, enquanto a lente de 14° possui especificação inferior a 50 mK.
Sim. A FLIR E76 possui diferentes opções de foco: LDM contínuo, LDM de disparo único, foco por contraste e foco manual. O LDM utiliza o medidor de distância a laser para auxiliar a câmera a determinar corretamente a distância até o alvo e realizar o foco.
As lentes AutoCal™ permitem adaptar o campo de visão da câmera para diferentes aplicações. A E76 identifica automaticamente lentes compatíveis, facilitando a utilização de diferentes configurações ópticas de acordo com distância, tamanho do alvo e necessidade de detalhamento.
A E76 está disponível com campos de visão de 14°, 24° e 42°, além de configurações adicionais como lente de 80° e opções de campo de visão duplo, dependendo da configuração. A escolha da lente deve considerar principalmente a distância até o alvo e o tamanho do componente que precisa ser medido.
O FLIR UltraMax® é um recurso de super-resolução que utiliza múltiplas imagens para aumentar a quantidade de informação disponível na imagem térmica. Na E76, a resolução processada pode chegar a 307.200 pixels, auxiliando análises que exigem maior detalhamento.
Nas configurações padrão, a FLIR E76 trabalha nas faixas de -20 °C a 120 °C e 0 °C a 650 °C. Existe também uma opção de alta temperatura que adiciona a faixa de 300 °C a 1000 °C.
A precisão especificada da FLIR E76 é de ±2 °C ou ±2% da leitura, considerando as condições de medição estabelecidas pelo fabricante.
Sim. A E76 possui FLIR MSX®, recurso que utiliza informações da câmera visual para acrescentar detalhes estruturais à imagem térmica. Isso facilita a identificação de componentes, contornos e equipamentos durante a inspeção e também torna os registros mais fáceis de interpretar.
Sim. A E76 possui FLIR Inspection Route habilitado na câmera. O recurso permite executar rotas estruturadas de inspeção, guiando o operador pelos ativos e ajudando a manter imagens e informações organizadas em inspeções recorrentes.
Sim. As imagens da FLIR E76 podem ser utilizadas no FLIR Thermal Studio para análise, processamento e elaboração de relatórios termográficos. A integração com rotas também permite estruturar um fluxo mais organizado entre planejamento, inspeção e documentação.
Sim. A FLIR E76 possui interfaces de comunicação por Wi-Fi, Bluetooth® e USB. Esses recursos permitem integração com diferentes fluxos digitais de transferência, armazenamento e análise das informações coletadas durante a inspeção.
E54 e E76 possuem resolução térmica nativa de 320 × 240 pixels, porém a diferença operacional é significativa. A E54 utiliza foco manual e lente fixa de 24°, enquanto a E76 adiciona autofoco assistido por laser, lentes intercambiáveis e UltraMax®. Por isso, a E76 oferece maior flexibilidade para aplicações com diferentes distâncias e tamanhos de alvo.
As duas oferecem recursos avançados de foco, lentes intercambiáveis e UltraMax®. A principal evolução da E86 está na resolução térmica: a E76 possui 320 × 240 pixels, enquanto a E86 possui 464 × 348 pixels. A E86 é indicada quando a aplicação exige maior detalhamento térmico ou trabalha com alvos menores e condições de inspeção mais exigentes.
A diferença principal está na resolução térmica. A E76 possui 320 × 240 pixels, enquanto a E96 possui 640 × 480 pixels. A E96 oferece quatro vezes mais pixels térmicos nativos, sendo direcionada a aplicações que exigem maior capacidade de resolução e análise.
Sim. A Exx-Series foi desenvolvida para utilização profissional em inspeções de campo. A E76 possui construção robusta e autonomia típica de bateria superior a 2,5 horas a 25 °C, considerando condições normais de utilização.
A escolha depende principalmente da distância até o alvo, tamanho do componente e nível de detalhe necessário. Campos de visão mais amplos ajudam em inspeções próximas ou de grandes áreas, enquanto lentes mais estreitas podem ser adequadas para componentes menores ou inspeções realizadas a maiores distâncias.
A especificação deve considerar distância, tamanho do alvo, temperatura, campo de visão, resolução necessária e rotina de inspeção. A Metrology pode analisar esses parâmetros para verificar se a E76 é a configuração mais adequada ou se a aplicação exige outro modelo ou lente da família Exx.
Conte para a Metrology como é sua aplicação. Podemos avaliar distância, tamanho do alvo, temperatura, campo de visão e nível de detalhamento para auxiliar na especificação da câmera e da lente adequadas.
