01
Localizar
A imagem acústica ajuda a indicar visualmente a origem da emissão, sobrepondo a informação sonora ao ambiente inspecionado e facilitando a identificação do ponto de vazamento.
FLIR Si2-Pro
Uma câmera acústica. Três frentes críticas de confiabilidade.
Localize vazamentos pressurizados, identifique falhas mecânicas e detecte, classifique e avalie descargas parciais com uma única plataforma de imagem acústica.
UMA PLATAFORMA, TRÊS FRENTES
A Si2-Pro amplia a inspeção acústica para além de uma única aplicação.
Enquanto modelos dedicados atendem necessidades específicas, a Si2-Pro reúne em uma única plataforma aplicações de descarga parcial, vazamentos pressurizados e falhas mecânicas, permitindo ampliar a cobertura da rotina de confiabilidade sem trocar de equipamento.
__________________________
- PD — detectar, localizar, classificar e avaliar descarga parcial
- Leak Detection — localizar e quantificar vazamentos pressurizados
- MECH — identificar sinais acústicos associados a falhas mecânicas
Vazamentos pressurizados
Encontre perdas que o ruído da planta pode esconder.
A Si2-Pro utiliza sua matriz acústica para localizar fontes de vazamento em sistemas pressurizados, permitindo inspecionar áreas industriais à distância e direcionar a equipe para o ponto de emissão.
Em vez de depender apenas de busca manual ou tentativas isoladas, a inspeção passa a combinar localização visual, registro e apoio à priorização das perdas mais relevantes para a operação.
Leak Detection
Da emissão acústica ao ponto exato da perda.
Localizar o vazamento com mais objetividade é o primeiro passo para transformar desperdício contínuo em ação de manutenção.
02
Quantificar
A detecção pode ser convertida em informação útil para priorização, apoiando a análise técnica e econômica do impacto do vazamento dentro da rotina de manutenção.
03
Priorizar
Em vez de procurar vazamentos de forma aleatória, a equipe passa a atuar sobre pontos identificados, documentados e mais fáceis de comunicar internamente.
Aplicações típicas
Onde a Si2-Pro pode ajudar.
A plataforma pode ser aplicada em diferentes sistemas pressurizados, sempre considerando pressão, distância, ruído de fundo e condições reais da instalação.
Ar comprimido
Gases industriais
Linhas pressurizadas
Conexões
Válvulas
Engates
Redes de distribuição
Impacto operacional
Pequenas perdas podem trabalhar contra a eficiência da planta o dia inteiro.
Um pequeno vazamento repetido por horas pode representar perda contínua de energia e custo operacional. Encontrá-lo é o primeiro passo para transformar desperdício invisível em ação de manutenção.
Quer avaliar se a Si2-Pro faz sentido para localizar vazamentos na sua planta?
Avaliar minha aplicaçãoOuça mudanças no comportamento do ativo antes que elas se tornem uma parada.
A Si2-Pro amplia a imagem acústica para inspeções de equipamentos mecânicos. Alterações no comportamento sonoro podem ajudar a identificar ativos que merecem investigação mais detalhada e direcionar a manutenção para pontos com comportamento anormal.
01
Detectar anomalias
A inspeção acústica ajuda a perceber mudanças no comportamento de máquinas e equipamentos durante a operação, facilitando a identificação de ativos que merecem atenção.
02
Comparar comportamento
Indicadores acústicos permitem comparar ativos semelhantes e acompanhar mudanças de comportamento entre equipamentos operando em condições comparáveis.
03
Direcionar a manutenção
A imagem acústica ajuda a apontar quais ativos devem ser investigados com maior profundidade, apoiando uma rotina de inspeção mais direcionada.

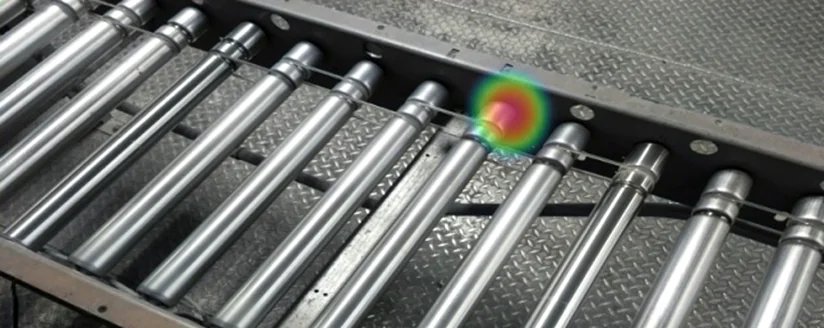

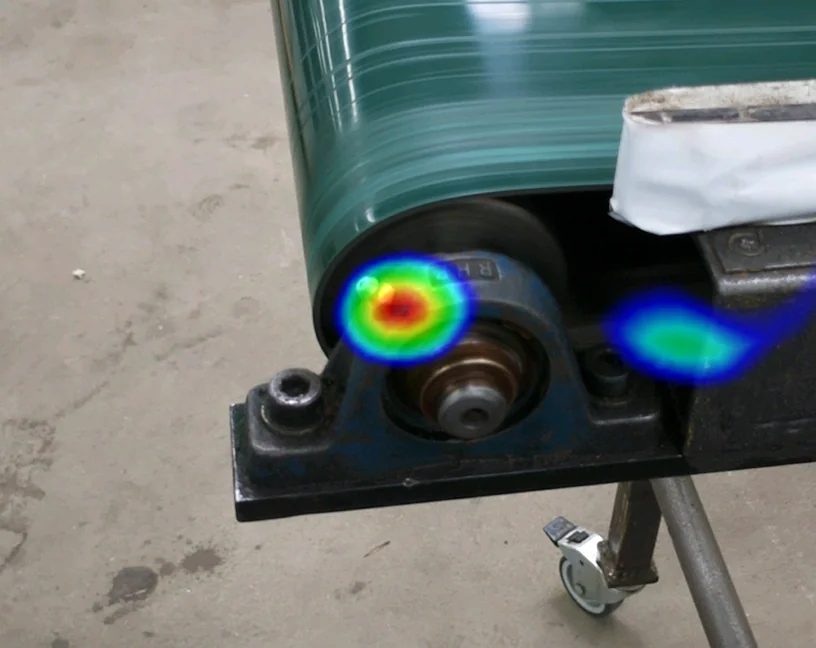

Aplicação em campo
A imagem acústica ajuda a mostrar onde o comportamento merece investigação.
A localização acústica ajuda a destacar o ponto com comportamento diferente dentro de um conjunto de componentes semelhantes.
A visualização da fonte sonora pode ajudar a direcionar a atenção da manutenção para regiões específicas do equipamento.
dB
Nível sonoro
Ajuda a observar variações na intensidade acústica do equipamento.
Kurtosis
Curtose
Indicador útil para observar mudanças no padrão do sinal acústico.
Crest
Fator de crista
Apoia a comparação de picos do sinal em relação ao comportamento médio.
Aplicações mecânicas
Ativos que podem entrar na rotina de triagem.
A aplicação deve considerar o tipo de máquina, regime de operação, carga e condições do processo.
Motores
Bombas
Ventiladores
Redutores
Rolamentos
Compressores
Equipamentos rotativos
Onde o MECH se encaixa
Triagem acústica para encontrar onde vale aprofundar a análise.
O modo MECH não transforma a Si2-Pro em um analisador de vibração. Seu valor está em ajudar a identificar comportamento anormal, comparar ativos e direcionar a investigação para os equipamentos que realmente merecem atenção.
Nem toda falha mecânica precisa começar com uma parada.
Mudanças no comportamento acústico podem indicar onde a equipe de manutenção deve olhar primeiro.
Quer entender se a Si2-Pro faz sentido para a sua rotina de inspeção?
Avaliar minha aplicação
Descarga parcial
A terceira frente da Si2-Pro está na confiabilidade elétrica.
Além de vazamentos e inspeções mecânicas, a Si2-Pro permite detectar, localizar, classificar e avaliar descargas parciais em ativos elétricos utilizando imagem acústica e análise embarcada.
Nem toda falha elétrica começa com calor. A imagem acústica pode revelar emissões associadas à descarga parcial mesmo quando a anomalia ainda não apresenta um comportamento térmico evidente.
Detectar
Captar emissões acústicas associadas a fenômenos de descarga parcial em equipamentos elétricos.
Localizar
Direcionar visualmente a inspeção para a região onde a emissão acústica está sendo gerada.
Classificar
Analisar o padrão acústico para auxiliar na identificação do tipo de descarga parcial.
Avaliar
Aplicar informações da inspeção para apoiar a avaliação de severidade e a decisão de manutenção.

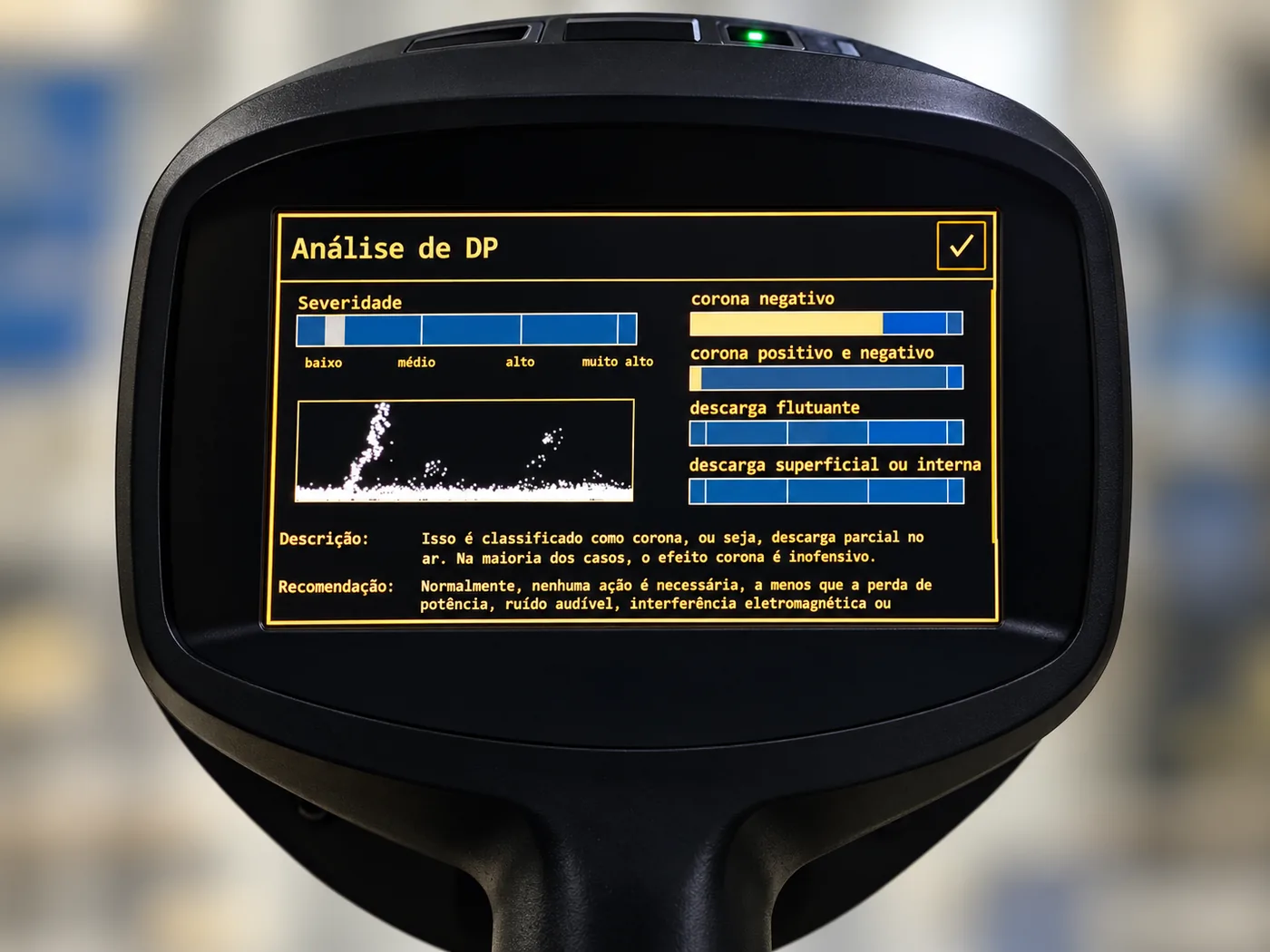

Classificação de PD
Diferentes fenômenos exigem diferentes interpretações.
A classificação ajuda a compreender o tipo de fenômeno presente no ativo e fornece contexto adicional para a análise.
Corona
Descarga flutuante
Descarga superficial
Descarga interna
Avaliação de severidade
Encontrar a emissão é apenas parte da decisão.
A análise pode considerar parâmetros da aplicação para contextualizar o resultado e apoiar a recomendação de ação.
Distância
Tensão
Tipo de componente
Localização
Sua necessidade é exclusivamente descarga parcial?
A FLIR Si2-PD é a solução dedicada para essa aplicação. A Si2-Pro faz sentido quando a mesma plataforma também precisa atender vazamentos pressurizados e inspeções mecânicas.
Três aplicações. Uma rotina de inspeção mais ampla.
O diferencial da Si2-Pro não está apenas em adicionar funções. Está em permitir que a mesma plataforma acústica participe de diferentes rotinas de confiabilidade dentro da planta.
Leak Detection
Eficiência e utilidades
Localize e quantifique vazamentos em sistemas pressurizados, transformando perdas difíceis de perceber em pontos identificados para manutenção.
MECH
Manutenção mecânica
Identifique comportamentos acústicos anormais em máquinas e equipamentos e direcione onde vale aprofundar a investigação.
Partial Discharge
Confiabilidade elétrica
Detecte, localize, classifique e avalie descargas parciais em ativos elétricos utilizando imagem acústica.
Onde a Si2-Pro faz sentido
Quando mais de uma área da planta pode aproveitar a mesma tecnologia.
Utilidades pode trabalhar com vazamentos. A manutenção mecânica pode realizar triagens em equipamentos. A equipe elétrica pode investigar descargas parciais. O equipamento permanece o mesmo; o que muda é a aplicação.
✓
Uma plataforma para diferentes equipes e aplicações
✓
Ampliação do escopo da inspeção acústica
✓
Dados e inspeções dentro do mesmo ecossistema FLIR
A Si2-Pro não precisa ser a escolha para toda aplicação.
Primeiro entendemos quais inspeções sua equipe realmente precisa executar. Depois avaliamos se um modelo dedicado ou a plataforma Si2-Pro faz mais sentido.
Quer entender se a Si2-Pro faz sentido para a sua rotina de inspeção?
Avaliar minha aplicaçãoUma plataforma preparada para enxergar diferentes fenômenos acústicos.
A mesma arquitetura que atende vazamentos, inspeções mecânicas e descargas parciais combina uma ampla matriz de microfones, processamento acústico e imagem visual para apoiar a inspeção em campo.
Microfones MEMS
Matriz acústica de baixo ruído para localização de fontes sonoras e ultrassônicas.
kHz de faixa acústica
Ampla faixa de frequência para trabalhar com diferentes aplicações e fenômenos acústicos industriais.
Distância operacional
Faixa publicada de operação de até 200 metros, dependendo da aplicação e das condições de inspeção.
Câmera visual
Imagem colorida para relacionar a fonte acústica ao componente e ao ambiente inspecionado.
8×
Zoom digital
Apoia a visualização de componentes durante inspeções realizadas à distância.
LD
Leak Detection
Localização e quantificação de vazamentos em sistemas pressurizados.
MECH + PD
Mecânica e elétrica
Triagem mecânica e análise de descarga parcial dentro da mesma plataforma.
Os números são os mesmos. A aplicação muda completamente o que você procura.
Vazamento, comportamento mecânico e descarga parcial geram fenômenos diferentes. Por isso, distância, intensidade da emissão, ambiente e condição do ativo continuam sendo fundamentais para o resultado da inspeção.
Até 200 m não significa 200 m em qualquer condição.
A distância operacional publicada representa a capacidade da plataforma. O alcance efetivo deve ser avaliado conforme o tipo de emissão e as condições reais da aplicação.
Três tipos de inspeção. Um ecossistema para organizar os dados.
Vazamentos, comportamento mecânico e descarga parcial geram informações diferentes. O ecossistema FLIR ajuda a transformar esses registros em dados organizados, analisáveis e compartilháveis com a equipe.
Leak Detection
Registre os pontos de perda.
Organize ocorrências de vazamentos e informações associadas à inspeção.
MECH
Documente comportamentos anormais.
Mantenha registros para apoiar comparação e investigação de ativos mecânicos.
Partial Discharge
Registre classificação e análise.
Leve os resultados de descarga parcial para documentação e acompanhamento técnico.

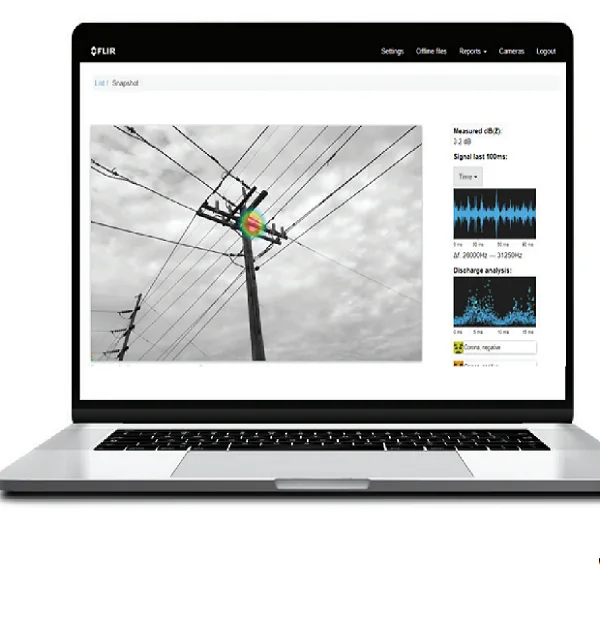

FLIR Acoustic Viewer
Organize e gerencie os registros acústicos.
O Acoustic Viewer permite trabalhar os dados capturados pela câmera, organizar registros e apoiar o compartilhamento das informações entre usuários e equipes responsáveis pelos ativos.

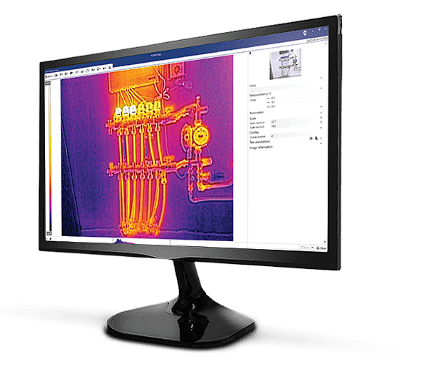

FLIR Thermal Studio
Análise e relatórios dentro do ecossistema FLIR.
O Thermal Studio amplia o fluxo de trabalho para análise e geração de relatórios, inclusive permitindo integrar informações acústicas e térmicas dentro da rotina de inspeção.
Fluxo de inspeção
A câmera encontra. O fluxo de dados ajuda a transformar o achado em decisão.
O valor da inspeção não termina quando a fonte acústica aparece na tela. Registrar, organizar, analisar e comunicar o resultado permite que a informação faça parte da rotina de manutenção e confiabilidade.
01
Capturar
Registrar a condição encontrada em campo.
02
Organizar
Relacionar registros aos ativos e inspeções.
03
Analisar
Revisar os dados fora do ambiente de campo.
04
Relatar
Comunicar os achados para manutenção e engenharia.
Uma plataforma multifunção fica ainda mais útil quando os dados também seguem um fluxo estruturado.
Recursos disponíveis podem variar conforme software, versão, licenciamento e configuração utilizada.
Três modelos. Diferentes escopos de inspeção.
A escolha não deve partir de qual modelo tem mais funções, mas de quais aplicações sua equipe realmente precisa cobrir.
FLIR Si2-LD
Para operações focadas em sistemas pressurizados e triagem de ativos mecânicos.
✓
Leak Detection
✓
MECH
—
Partial Discharge
Quando faz sentido
Quando a demanda está concentrada em vazamentos e inspeção mecânica.
FLIR Si2-PD
Solução dedicada à detecção, localização, classificação e avaliação de descarga parcial.
—
Leak Detection
—
MECH
✓
Partial Discharge
Quando faz sentido
Quando o foco da operação está concentrado em ativos elétricos e descarga parcial.
FLIR Si2-Pro
Reúne as três frentes de inspeção acústica em uma única plataforma.
✓
Leak Detection
✓
MECH
✓
Partial Discharge
Quando faz sentido
Quando diferentes áreas da planta precisam compartilhar uma plataforma mais ampla.
Aplicação
Si2-LD
Si2-PD
Si2-Pro
Vazamentos pressurizados
✓
—
✓
Falhas mecânicas / MECH
✓
—
✓
Descarga parcial
—
✓
✓
Escolha por aplicação
Avaliar qual modelo atende minha aplicação
A Pro amplia o escopo. Isso não significa que todo cliente precise da Pro.
Se a necessidade é específica, um modelo dedicado pode atender diretamente. Quando a planta deseja reunir vazamentos, mecânica e descarga parcial em uma mesma plataforma, a Si2-Pro passa a fazer mais sentido.
Uma plataforma acústica para três frentes de inspeção.
Principais características da FLIR Si2-Pro organizadas para consulta rápida, desde a arquitetura acústica até recursos de imagem, conectividade e uso em ambiente industrial.
Arquitetura acústica
Detecção e localização
Matriz acústica
124 microfones MEMS
Faixa acústica
2 kHz a 130 kHz
Distância operacional
0,3 m a 200 m
Processamento
Imagem acústica em tempo real
Imagem e visualização
Identificação em campo
Câmera visual
12 MP colorida
Campo de visão
75° diagonal
Zoom
Digital 8×
Tela
5" — 1280 × 720
Dados e conectividade
Registro e transferência
Armazenamento interno
128 GB
Conectividade
Wi-Fi + USB
Wi-Fi
2,4 GHz e 5 GHz
Ecossistema
Acoustic Viewer / Thermal Studio
Uso industrial
Construção e ambiente
Grau de proteção
IP54
Temperatura de operação
-10 °C a 50 °C
Peso da câmera
Aproximadamente 1,2 kg
Autonomia
Até 2,5 horas
Leak Detection
Localização e quantificação de vazamentos em sistemas pressurizados.
Inspeção mecânica
Identificação de comportamento acústico anormal para direcionamento da investigação.
Partial Discharge
Detecção, localização, classificação e avaliação de descarga parcial.
Especificações técnicas não substituem o dimensionamento da aplicação.
Alcance, sensibilidade e desempenho dependem do fenômeno inspecionado, distância, nível de emissão, pressão, tensão, condições ambientais e características do ativo. A seleção do equipamento deve considerar a aplicação real.
Dúvidas sobre a FLIR Si2-Pro.
Entenda onde a Si2-Pro se encaixa, quais aplicações ela cobre e quando um modelo dedicado pode fazer mais sentido.
Para que serve a FLIR Si2-Pro?
A Si2-Pro reúne três frentes de inspeção acústica: detecção de vazamentos pressurizados, inspeção mecânica e descarga parcial.
A Si2-Pro detecta vazamentos de ar comprimido?
Sim. A plataforma pode localizar e quantificar vazamentos em sistemas pressurizados, incluindo aplicações de ar comprimido e outros gases compatíveis com o modo de detecção.
A Si2-Pro pode detectar falhas mecânicas?
O modo MECH permite observar comportamentos acústicos anormais e utilizar indicadores como nível sonoro, curtose e fator de crista para apoiar a triagem de equipamentos.
A Si2-Pro substitui um analisador de vibração?
Não necessariamente. O modo MECH é especialmente útil para triagem, comparação e identificação de comportamento anormal. Uma análise aprofundada pode exigir técnicas complementares, dependendo do problema investigado.
A Si2-Pro detecta descarga parcial?
Sim. A Si2-Pro permite detectar, localizar, classificar e avaliar descargas parciais em ativos elétricos.
Qual a diferença entre Si2-Pro e Si2-PD?
A Si2-PD é dedicada à descarga parcial. A Si2-Pro mantém as capacidades de PD e acrescenta detecção de vazamentos e modo MECH.
Qual a diferença entre Si2-Pro e Si2-LD?
A Si2-LD atende vazamentos pressurizados e aplicações mecânicas. A Si2-Pro acrescenta as capacidades de descarga parcial.
Qual a distância operacional da Si2-Pro?
A plataforma possui distância operacional publicada de até 200 metros. O alcance efetivo depende do fenômeno, intensidade da emissão e condições da aplicação.
A Si2-Pro trabalha com Acoustic Viewer e Thermal Studio?
Sim. O ecossistema FLIR inclui o Acoustic Viewer para trabalhar os registros acústicos e o Thermal Studio para análise e geração de relatórios.
Quando escolher a Si2-Pro?
A Si2-Pro faz sentido quando a organização deseja utilizar uma mesma plataforma em vazamentos, ativos mecânicos e confiabilidade elétrica. Para demandas mais específicas, Si2-LD ou Si2-PD podem atender diretamente.
A escolha do modelo deve considerar aplicação, ativos,
distâncias de trabalho, condições ambientais
e objetivos da rotina de manutenção.
Engenharia de aplicação Metrology
Você precisa de três aplicações ou de uma solução dedicada?
Conte quais ativos sua equipe precisa inspecionar, quais problemas deseja encontrar e como funciona sua rotina de manutenção. A Metrology avalia se a Si2-Pro, a Si2-LD ou a Si2-PD faz mais sentido para sua operação.
Vazamentos
Falhas mecânicas
Descarga parcial
Primeiro entendemos a aplicação. Depois recomendamos a solução.
