Soluções FLIR para manutenção, monitoramento térmico e localização de vazamentos em fábricas de alimentos e bebidas. Conecte inspeções, registros e ações de melhoria à realidade da sua produção.
Uma fábrica de alimentos reúne linhas de produção, equipamentos de embalagem, sistemas de refrigeração e redes de utilidades. Quando uma dessas estruturas perde estabilidade, a equipe precisa descobrir onde está o desvio e em quais condições ele ocorre. A inspeção térmica e a imagem acústica ampliam a informação disponível para essa análise, cada uma com um papel próprio.
A termografia observa a distribuição de temperatura aparente nas superfícies acessíveis. Ela pode apoiar rotas de manutenção e projetos de acompanhamento de regiões selecionadas do processo. Já a câmera acústica ajuda a localizar fontes ultrassônicas, como as associadas a vazamentos pressurizados. Usadas com método, essas ferramentas aproximam o achado da inspeção da equipe responsável pela avaliação e pelo reparo.
O primeiro passo é definir a pergunta: há um componente aquecendo de forma diferente? A região de uma embalagem apresenta um padrão térmico inesperado? A rede de ar comprimido tem pontos de perda recorrentes? Uma pergunta bem delimitada permite escolher a câmera, planejar a coleta e decidir como usar os registros. Comprar apenas pela resolução ou pelo nome do modelo pode deixar de fora requisitos importantes do ambiente e da aplicação.
A Metrology Systems Brasil apoia a avaliação de soluções FLIR conforme o alvo, o acesso disponível e o objetivo de inspeção. Nesta página você encontra aplicações, critérios de escolha e um roteiro para discutir o projeto com manutenção, engenharia, produção e qualidade.
Linhas de mistura, aquecimento, resfriamento e transporte podem concentrar equipamentos com funções muito diferentes. Organize os pontos por etapa e identifique quais superfícies são visíveis. Para observações de produto, combine a análise térmica com a referência de processo e com os controles de temperatura já utilizados pela fábrica. A comparação precisa considerar receita, volume, velocidade e momento da coleta.

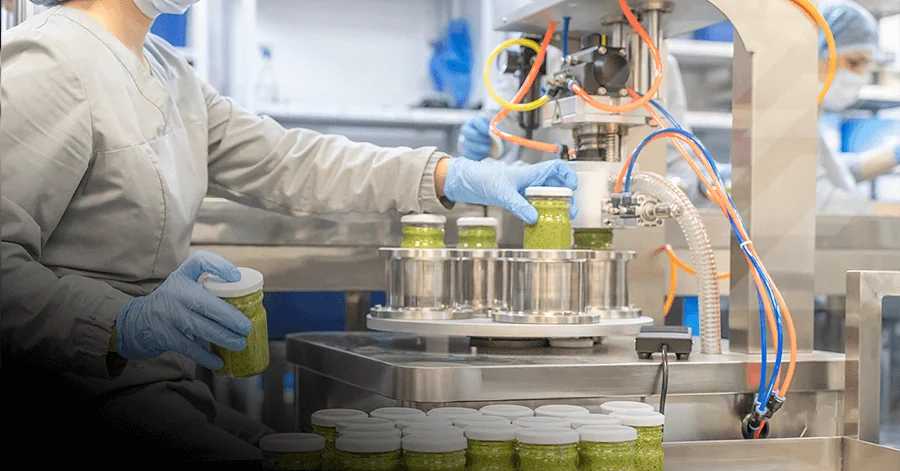

Seladoras, envasadoras, esteiras e acionamentos oferecem oportunidades distintas de inspeção. A manutenção pode verificar componentes, enquanto a engenharia pode investigar a viabilidade de acompanhar um padrão térmico da embalagem. Separe esses objetivos no projeto para definir referências e critérios adequados a cada um. Uma alteração na imagem, sozinha, não deve ser tratada como classificação definitiva do produto.
Compressores, motores, painéis, portas e regiões acessíveis de isolamento podem entrar no levantamento inicial. Registre temperatura ambiente, condição operacional e presença de condensação. O acompanhamento da superfície ajuda a formular hipóteses de investigação, mas precisa ser correlacionado com os sensores, o histórico de operação e os controles de conservação do produto.
Ar comprimido, vapor e outras utilidades sustentam diversas máquinas da linha. Identifique redes, trechos e consumidores antes da rota. A investigação de vazamentos de ar pode ser organizada por setor, enquanto a termografia pode apoiar a observação de padrões térmicos em componentes e isolamentos acessíveis. Cada rede exige procedimento próprio e identificação correta do fluido.
Painéis, motores, redutores e sistemas de comando merecem atenção conforme a criticidade da planta. Planeje a inspeção considerando acesso autorizado, condição de carga e comparação entre componentes equivalentes. Preserve a relação entre o equipamento inspecionado e a linha que ele atende, para que o relatório ajude a equipe a decidir a ação e o momento da intervenção.
Projetos de câmeras fixas precisam de participação das áreas que usarão os dados. Defina o que a câmera deve observar, qual decisão a informação apoia e como confirmar um evento. Inclua mudanças de formato, limpeza e manutenção do sistema no planejamento. Um piloto delimitado facilita entender o desempenho antes de ampliar o uso para outras linhas.
As aplicações abaixo são pontos de partida para uma avaliação técnica. A viabilidade depende do alvo, das condições de acesso e do comportamento da produção. Defina referências antes de interpretar desvios e priorize o que tem utilidade para a sua equipe.
Observe padrões térmicos de componentes acessíveis em condição operacional registrada. Comparações entre fases ou componentes equivalentes devem considerar carga e construção. Encaminhe diferenças relevantes para análise de profissionais habilitados; a termografia não determina sozinha a causa nem substitui os procedimentos de trabalho elétrico.
Acompanhe regiões observáveis de motores e acionamentos associados ao transporte de matéria-prima e embalagens. Registre velocidade, carga e tempo de funcionamento. Uma tendência térmica só ganha significado quando comparada com referências e com o histórico do equipamento, evitando confundir mudanças de produção com deterioração.
Use imagens de contexto para identificar exatamente a região acompanhada. Diferenças entre conjuntos podem orientar investigação de lubrificação, carga ou outras condições, sem transformar a imagem em diagnóstico automático. Combine os achados com os métodos de análise mecânica já adotados pela equipe.

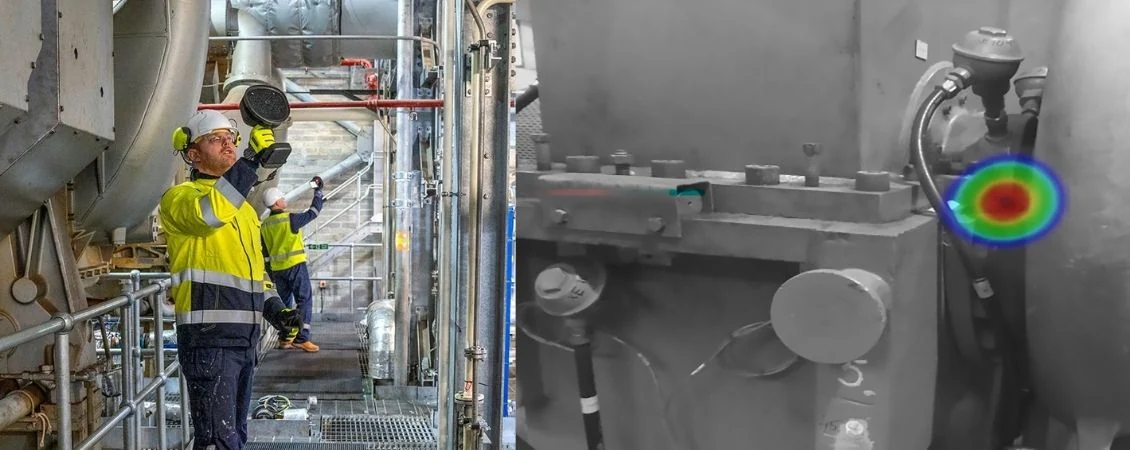

A câmera acústica pode ajudar a localizar fontes ultrassônicas associadas a perdas em conexões, mangueiras, válvulas e ramais pressurizados. Confirme o ponto, registre sua identificação e mantenha o vínculo com o reparo. Estimativas dependem de parâmetros informados e precisam ser tratadas como estimativas.

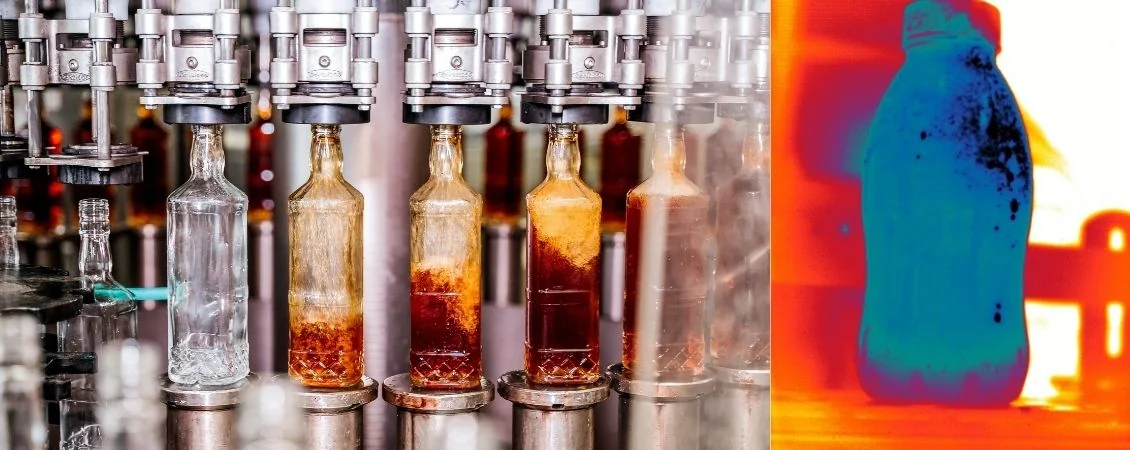

Em aplicações viáveis, a imagem térmica mostra a distribuição superficial observável ao longo de uma etapa. A equipe pode investigar diferenças entre regiões ou momentos da produção. A temperatura interna e a aprovação do processo exigem instrumentos e critérios próprios, definidos pela fábrica.
O padrão térmico após a selagem pode ser estudado para investigar variações do processo. Posição da câmera, tempo após o contato, material e formato afetam a leitura. É necessário validar a relação entre o padrão observado e os ensaios de integridade utilizados, antes de estabelecer limites ou ações automáticas.
Quando há contraste térmico adequado, determinadas configurações podem permitir acompanhar padrões relacionados ao envase. Não presuma visibilidade através de qualquer recipiente. Teste material, espessura, temperatura e velocidade reais, e confronte a observação com os métodos de controle de volume ou nível existentes.
Observe regiões acessíveis de equipamentos aquecidos ou refrigerados para investigar diferenças de comportamento. A condição externa pode refletir diversos fatores, incluindo ambiente e acabamento. Registre a região e os parâmetros e confirme a hipótese com o método apropriado antes de atribuir a diferença a uma falha de isolamento.
Um levantamento pode ajudar a identificar padrões superficiais que merecem análise em portas, junções e áreas acessíveis. Considere ciclos de abertura, condensação e temperatura ambiente. Use os dados como apoio à investigação do conjunto; a câmera não substitui o registro de temperatura do armazenamento.
Inclua componentes observáveis dos conjuntos de utilidades na rota de manutenção. Acompanhe padrões com condição operacional comparável e consulte o histórico de eventos. O foco é criar informação útil para a engenharia e a manutenção, respeitando proteções, acesso e especificidades de cada equipamento.
Câmeras fixas observam regiões selecionadas repetidamente e podem integrar projetos de acompanhamento de processo. A escolha envolve óptica, ambiente, aquisição, comunicação e análise. Defina quais eventos serão registrados e quem deve avaliá-los; compatibilidade e recursos precisam ser confirmados por modelo e versão.
Volte ao ponto nas condições previstas e compare a observação com o registro inicial. Documente o que foi feito, a condição do ativo e o resultado encontrado. A reinspeção fecha o ciclo de trabalho e evita que a imagem inicial permaneça apenas como um achado sem confirmação da ação.
Uma rota útil começa pelo cadastro dos ativos. Identifique linha, máquina, componente, localização e ponto de observação. Se duas pessoas usam nomes diferentes para o mesmo equipamento, o histórico pode perder continuidade. Planeje também quais imagens mostram o contexto e quais mostram o detalhe, para que quem recebe o relatório consiga localizar o achado sem depender de uma conversa adicional.
No levantamento elétrico, registre a condição de carga e as referências usadas na comparação. No levantamento mecânico, considere regime de funcionamento, momento da produção e influência de fontes de calor próximas. O aspecto visual da paleta não deve ser o único critério de decisão: parâmetros, escala e contexto ajudam a interpretar o comportamento observado.
A seleção de uma câmera portátil deve considerar o tamanho do detalhe, a distância, a possibilidade de foco e o conforto da operação. Conheça as câmeras termográficas FLIR e a série T5xx para conversar sobre as necessidades da sua rota. A mesma família pode ter configurações distintas; lente, acessórios e recursos precisam ser dimensionados para o trabalho.
Descreva primeiro o que foi observado e depois a hipótese que precisa de avaliação. Informe componente, condição operacional, referência de comparação e limitações da coleta. A decisão sobre prioridade e intervenção deve seguir o processo da fábrica. Evite afirmar que um componente está prestes a falhar apenas pela cor de uma imagem ou por uma leitura isolada.
Depois do reparo, vincule a nova inspeção ao registro original. Esse procedimento permite avaliar reincidências e revisar o plano da rota. O objetivo é que as imagens ajudem a manutenção a acompanhar a condição dos ativos e a justificar decisões, formando um histórico que possa ser consultado pela equipe e não apenas pelo profissional que realizou a coleta.
A FLIR apresenta aplicações de imagem térmica para processos de alimentos e bebidas, incluindo observações em envase e embalagem. Em um projeto real, a pergunta precisa ser mais específica do que “ver a temperatura”: qual região deve ser observada, em que instante e qual decisão depende desse dado? Essa definição orienta os testes e evita prometer cobertura que não foi demonstrada.
Um padrão de selagem, por exemplo, deve ser estudado junto do material, da geometria e da posição temporal da coleta. O projeto precisa estabelecer referências e comparar resultados com os ensaios de qualidade utilizados pela fábrica. O mesmo raciocínio vale para aquecimento, resfriamento e envase: a informação térmica deve ter significado comprovado para o processo em análise.
Informe dimensões e velocidade do alvo, distância de instalação, região mínima que precisa ser resolvida e variação esperada de temperatura. Defina se a inspeção será por peça, por lote ou por observação contínua. Acrescente as condições de lavagem, vapor, poeira, condensação e vibração. Esses dados ajudam a avaliar o conjunto, inclusive proteção, montagem e necessidade de manutenção.
Considere também mudanças de formato e receita. Uma câmera bem posicionada para uma embalagem pode deixar de observar a região correta quando muda a dimensão do produto. O plano de operação deve prever como selecionar referências, registrar alterações e confirmar que o sistema continua avaliando o alvo esperado após a troca de produção.
O piloto deve incluir amostras e condições representativas definidas pela equipe de processo e qualidade. Registre os casos em que o sistema identifica uma diferença e os casos em que ela não aparece de forma consistente. Compare esses resultados com o método de referência. A partir dessa avaliação, ajuste posição, parâmetros e regras, documentando onde a abordagem funciona e quais limitações permanecem.
Não trate uma câmera como solução universal para qualquer defeito. A resposta a um evento precisa ser definida: registro, aviso, avaliação do operador ou integração com outro sistema. Comunique também o que acontece quando a lente está obstruída, a comunicação é interrompida ou a referência não corresponde ao produto em linha. Disponibilidade do equipamento e validade da análise são requisitos diferentes.
Para discutir um projeto, envie fotos do ponto, dimensões, velocidade, temperaturas e objetivo de controle. A escolha entre famílias como A50/A70 e outras soluções FLIR exige confirmação de configuração, interfaces e recursos. Solicite uma avaliação de monitoramento térmico antes de definir câmera e acessórios.
O sistema de refrigeração reúne ativos de manutenção e condições relevantes para o processo. Organize a inspeção separando esses dois usos. A observação de um motor ou painel segue o objetivo de confiabilidade; a análise de uma superfície de armazenamento deve ser correlacionada com o ambiente e com os registros utilizados para conservar o produto.
Antes da coleta, registre condição operacional, temperatura ambiente e momento do ciclo. Em regiões frias, condensação ou formação de gelo podem mudar o comportamento observado. Superfícies metálicas também podem refletir o entorno. A equipe deve escolher o ponto e os parâmetros adequados, evitando tratar qualquer diferença de cor como evidência de falha de vedação ou de conservação.
Para investigar uma região de isolamento, documente a posição e a construção do conjunto, compare com áreas equivalentes e observe o histórico. Uma alteração superficial pode orientar a inspeção posterior, mas a causa precisa ser confirmada. Nas portas, acrescente informação sobre ciclos de abertura e operação para não confundir uma condição transitória com um comportamento persistente.
O relatório deve dizer exatamente qual informação foi coletada e para qual finalidade. Essa separação torna a análise mais útil para manutenção e qualidade: uma imagem pode justificar a avaliação de um componente sem indicar reprovação de produto, enquanto uma decisão sobre produto exige o conjunto de evidências definido pela área responsável.
Ar comprimido costuma atender acionamentos e equipamentos em diferentes setores da fábrica. Um programa de localização de perdas pode começar por um trecho delimitado, com cadastro de consumidores e identificação dos ramais. A imagem acústica apoia a localização de fontes ultrassônicas e ajuda a registrar o ponto para a equipe que fará a confirmação e a intervenção.
No campo, identifique o componente e registre a condição de pressão e operação disponível. Considere fontes sonoras próximas e mantenha o procedimento de confirmação do ponto. A documentação deve mostrar contexto suficiente para encontrar a conexão ou a válvula, evitando uma ocorrência genérica como “vazamento na embalagem”, que pode abranger várias máquinas.
Conheça a FLIR Si2-LD e as câmeras acústicas FLIR para avaliar o conjunto adequado à sua rede. A câmera ajuda na localização de uma fonte, mas não identifica a composição de um gás. O fluido e as condições da instalação precisam ser conhecidos e tratados conforme os procedimentos da planta.
O fluxo pode ser organizado em quatro etapas. Primeiro, localize e confirme a ocorrência. Depois, registre o ponto com identificação e contexto. Em seguida, encaminhe a avaliação e o reparo com responsável e prazo conforme a rotina da fábrica. Por fim, reinspecione e registre o resultado, preservando a relação com o achado inicial.
Acompanhe pontos confirmados, reparados e reincidentes. Se utilizar estimativas de vazão ou custo, documente pressão, regime de funcionamento, tarifa e demais premissas aplicáveis. Uma projeção não equivale a economia já obtida. A avaliação de resultado pode envolver dados da rede e da operação, para distinguir a correção dos vazamentos de outras mudanças no consumo.
Em locais com poeiras ou atmosferas classificadas, a seleção depende da avaliação do ambiente e da certificação específica do equipamento. Não presuma que qualquer câmera portátil está autorizada para essas áreas. Apresente a classificação e as condições da instalação na avaliação técnica, incluindo também acesso, limpeza e regras da unidade.
A escolha começa pela frequência da observação e pela natureza da informação. Termografia portátil, monitoramento fixo e imagem acústica atendem a necessidades diferentes. Em muitas plantas, o projeto reúne mais de uma ferramenta, com rotinas e responsáveis próprios.
| Necessidade | Caminho para avaliar | Informações para dimensionar |
|---|---|---|
| Rotas de painéis e máquinas | Câmera termográfica portátil | Distância, detalhe mínimo, foco, acesso, quantidade de pontos e condição operacional. |
| Acompanhar uma região do processo | Câmera térmica fixa e projeto de integração | Velocidade, área observada, faixa térmica, ambiente, sincronismo e critério validado. |
| Localizar perdas pressurizadas | Câmera acústica Si2-LD | Tipo de rede, pressão, acesso, fontes sonoras, documentação e rotina de reparo. |
| Organizar relatórios e históricos | Software FLIR | Compatibilidade com o equipamento, formato de relatório e fluxo de acompanhamento. |
| Preparar operadores e responsáveis | Treinamento ITC e Entrega Técnica Operacional | Perfil da equipe, finalidade da inspeção, solução escolhida e conteúdo necessário. |
Uma câmera portátil permite atender diferentes pontos da planta, seguindo uma rota ou uma investigação dirigida. Uma câmera fixa é dimensionada para observar uma região e precisa de infraestrutura e manutenção próprias. Essa diferença deve entrar no levantamento do projeto, junto da periodicidade e de quem usará a informação.
Para rotas térmicas, consulte as páginas da FLIR T540 e FLIR T560. Para inspeção acústica, veja a Si2-LD. Se houver necessidade de outras aplicações acústicas, compare o escopo da Si2-Pro com a demanda real, sem acrescentar recursos que a equipe não precisa.
O vídeo do canal FLIR apresenta as câmeras térmicas fixas A50 e A70. Ele ajuda a visualizar a proposta de monitoramento térmico industrial. A aplicação na indústria alimentícia depende do dimensionamento e da validação descritos nesta página; as cenas do vídeo são uma apresentação geral dos equipamentos.
O relatório precisa permitir que outra pessoa encontre o ponto, compreenda a condição da coleta e saiba o que foi recomendado. Inclua identificação do ativo, data, operador, contexto operacional e imagens de localização. Nos registros térmicos, preserve os parâmetros relevantes para interpretar a medição. Nos registros acústicos, informe a rede e o ponto confirmado.
Adote uma descrição consistente para as ocorrências. Diferencie observação, hipótese, avaliação e ação definida. Essa organização facilita encaminhar o trabalho entre manutenção, produção, engenharia e qualidade. Um relatório claro também registra limitações: pontos sem acesso, condição diferente da referência ou região cuja leitura foi prejudicada pelo ambiente.
Conheça os softwares FLIR para inspeção e gestão de ativos e confirme a compatibilidade com a câmera e com o formato de dados utilizado. Defina se a fábrica precisa apenas de relatórios pontuais ou de um fluxo de histórico e acompanhamento. O desenho desse processo ajuda a escolher recursos úteis, em vez de acumular arquivos que ninguém consegue consultar.
A preparação da equipe deve acompanhar a solução. O treinamento ITC e a Entrega Técnica Operacional FLIR atendem a necessidades que devem ser discutidas conforme o projeto. Conversar sobre operação, parâmetros, documentação e limites da técnica é parte da implantação, principalmente quando a informação será utilizada para orientar ações recorrentes.
Comece por uma necessidade concreta e por uma área que a equipe consiga acompanhar. Um piloto bem definido deve produzir uma resposta útil: melhorar a localização de perdas em uma rede, estruturar uma rota de ativos ou verificar se um padrão térmico atende à observação desejada. Defina quem participa e o que será considerado resultado do levantamento.
Escolha a área, o alvo e a decisão que precisa de mais informação. Liste os métodos utilizados hoje e a dificuldade que se pretende resolver.
Registre dimensões, distância, velocidade, temperatura, ambiente, acesso e frequência desejada. Fotos e desenhos ajudam a avaliar a montagem.
Colete referências nas condições previstas e confronte os registros com os métodos da fábrica. Documente limitações e pontos que precisam de ajuste.
Defina responsáveis, armazenamento dos dados, encaminhamento das ocorrências e reinspeção. Amplie o escopo quando o fluxo já estiver funcionando.
Apresente o setor, os ativos ou a etapa de processo e o objetivo do projeto. Se possível, envie imagens do local, distância de instalação e dimensões do alvo. Para processo em movimento, informe velocidade e mudanças de formato. Para vazamentos, descreva a rede e a rotina de manutenção. Para inspeções térmicas, diga quais registros e relatórios precisam ser produzidos.
Essas informações permitem discutir requisitos antes de escolher um modelo. A análise pode indicar coleta portátil, acompanhamento fixo, inspeção acústica ou uma combinação. O escopo inicial deve caber na rotina da equipe e permitir avaliar a informação obtida, o encaminhamento das ações e a necessidade de treinamento.
Não. A técnica mostra informação térmica das superfícies observáveis e pode apoiar investigações de processo. Ela não comprova segurança microbiológica, não identifica contaminação e não substitui os controles de qualidade e os instrumentos definidos pela fábrica. Cada uso precisa de finalidade, referência e critérios adequados.
A câmera térmica observa a radiação proveniente da superfície acessível, considerando os parâmetros da medição. A temperatura no centro do produto precisa de método próprio. Uma correlação entre superfície e condição interna, quando necessária, deve ser estudada e validada para o produto e o processo específicos.
A viabilidade depende de material, geometria, acabamento, contraste térmico e momento da observação. Não presuma que a câmera enxerga através de qualquer recipiente. Testes com a embalagem real ajudam a avaliar qual informação pode ser obtida e em quais condições ela é consistente.
Defina a região observada e o tempo entre a selagem e a coleta. Compare os padrões com os ensaios de qualidade adotados pela fábrica, incluindo condições representativas. A interpretação e qualquer resposta automática dependem de validação. Uma diferença de padrão não deve ser tratada isoladamente como defeito confirmado.
Sim, quando há necessidades distintas. A portátil atende rotas e verificações em diferentes pontos. A fixa observa uma região selecionada com a frequência definida pelo projeto. Organize responsáveis, referências e documentação para cada uso, confirmando a configuração e os recursos necessários.
Informe distância, tamanho dos componentes, acesso, condição de operação e quantidade de pontos. O dimensionamento considera lente, foco, resolução espacial, ergonomia e documentação. As páginas das câmeras FLIR ajudam a conhecer as famílias, mas a indicação deve partir da aplicação.
Não. Ela ajuda a localizar fontes ultrassônicas e pode apoiar a inspeção de vazamentos pressurizados. O tipo de fluido precisa ser conhecido pela identificação da rede e pelos procedimentos da instalação. A imagem acústica não analisa a composição do gás.
Isso depende do método, da condição de acesso e dos procedimentos da unidade. Alguns registros exigem condição operacional representativa para a comparação. Planeje a coleta com as áreas responsáveis e respeite proteções e autorizações, sem alterar o funcionamento apenas para obter uma imagem.
Registre pontos confirmados, intervenções e reinspeções. Documente as premissas de qualquer estimativa e compare dados de operação quando disponíveis. Não apresente projeções como economia já alcançada; mudanças de produção e pressão também podem influenciar o consumo da rede.
Não presuma compatibilidade. A avaliação deve considerar a classificação da área, as condições de uso e a certificação específica do equipamento. Informe esses requisitos na seleção e consulte os responsáveis da planta antes da inspeção.
Descreva essas condições no levantamento. Elas podem afetar visibilidade, montagem, proteção e manutenção do conjunto. O projeto precisa avaliar a posição da câmera e a infraestrutura, incluindo como detectar obstruções ou perda de comunicação durante o uso.
A compatibilidade e o fluxo de trabalho devem ser discutidos na seleção. Defina os relatórios, o histórico e as informações que a equipe precisa consultar. Recursos e formatos variam entre soluções; confirme a combinação antes de fechar a configuração.
Inclua operação, parâmetros, limitações, identificação de ativos e encaminhamento dos achados. Discuta treinamento ITC e Entrega Técnica Operacional conforme a solução. A equipe precisa saber tanto coletar os dados quanto registrar o contexto e reconhecer situações que exigem confirmação por outro método.
Use o formulário abaixo ou o WhatsApp e descreva setor, ativo ou etapa de processo, objetivo e condições do local. Fotos, distâncias e dimensões ajudam na primeira análise. Para monitoramento fixo, inclua velocidade, formatos de produto e o critério que deseja acompanhar.
Explore as páginas relacionadas ao seu objetivo e volte ao formulário quando quiser discutir a aplicação. Para utilidades elétricas, a página de Energia aprofunda outro contexto de inspeção; Papel e Celulose apresenta aplicações em linhas contínuas e manutenção industrial.
As aplicações e imagens oficiais apresentadas podem ser aprofundadas nos materiais da FLIR. As orientações de organização de rotas e projetos nesta página são pontos de partida para discutir a aplicação, com validação conforme a realidade da fábrica.
Descreva o ativo, a rede ou a etapa de processo e o objetivo da inspeção. Nossa equipe ajuda a avaliar a solução FLIR e as condições de uso.
Converse sobre câmera, acessórios, documentação e treinamento conforme a sua necessidade. A Metrology apoia a avaliação da solução e dos próximos passos para implementar uma rotina útil para manutenção, engenharia e produção.
