Como usar termografia na manutenção preditiva industrial?

A termografia na manutenção preditiva permite observar padrões de temperatura sem contato e com o equipamento em operação, quando as condições de segurança permitem. Seu valor está em identificar comportamentos anormais, registrar tendências e direcionar análises antes de uma falha funcional.

Uma câmera termográfica não substitui o diagnóstico técnico. Ela acrescenta uma fonte de informação que deve ser relacionada à carga, ao processo, ao histórico e a outras técnicas de manutenção.

Defina os ativos críticos

Comece pelos equipamentos cuja falha causa maior impacto em segurança, produção, qualidade ou custo. Painéis elétricos, conexões, motores, mancais, transformadores, tubulações e sistemas térmicos são exemplos comuns, mas a lista deve refletir a realidade da planta.

Crie uma rota repetível

Para comparar inspeções ao longo do tempo, registre o ativo, o ponto observado, a distância, a carga, as condições ambientais e os parâmetros utilizados. Fotografias de referência ajudam a repetir o enquadramento.

• Identificação única do ativo;
• Local e componente inspecionado;
• Condição de operação e carga;
• Imagem térmica e imagem visível;
• Temperaturas e parâmetros relevantes;
• Classificação, ação e responsável.

Inspecione em condição representativa

Equipamentos sem carga ou em condição diferente da rotina podem esconder anomalias. Sempre que possível, compare componentes semelhantes sob condições equivalentes e respeite os procedimentos de segurança.

Configure corretamente a medição

Emissividade, temperatura aparente refletida, distância, umidade e atmosfera podem influenciar o resultado. A importância de cada parâmetro varia conforme o alvo e a aplicação.

Superfícies metálicas brilhantes merecem atenção especial, pois refletem radiação do ambiente e podem gerar interpretações equivocadas.

Analise padrões, não apenas o ponto mais quente

Uma temperatura elevada pode ser normal para determinado processo. O diagnóstico considera distribuição térmica, diferença entre componentes comparáveis, histórico, carga e limites definidos pela empresa.

Classifique e acompanhe as anomalias

Defina critérios internos para priorização, considerando severidade, criticidade do ativo e evolução. Após a intervenção, uma reinspeção ajuda a verificar se o padrão térmico esperado foi restabelecido.

Aplicações frequentes

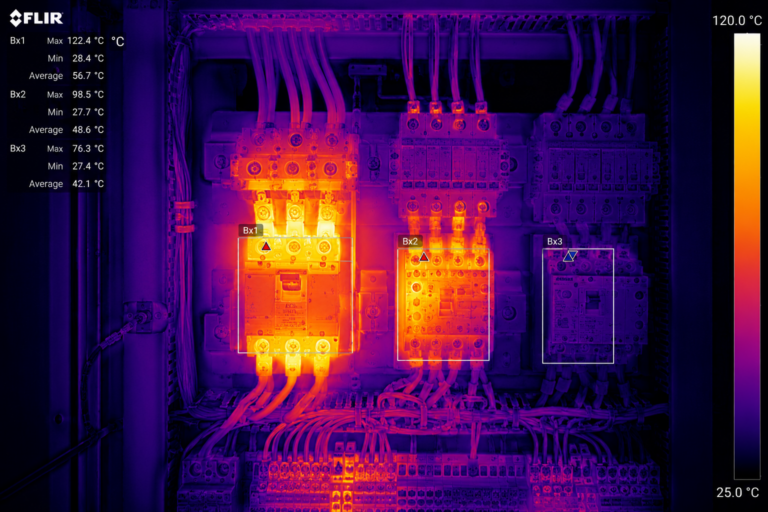

Sistemas elétricos

Conexões, contatos, fusíveis, disjuntores e barramentos podem apresentar padrões associados a resistência elevada, desequilíbrio ou sobrecarga.

Equipamentos mecânicos

Motores, rolamentos, acoplamentos e transmissões podem mostrar aquecimento relacionado a atrito, lubrificação, desalinhamento ou carga.

Processos e utilidades

Isolamento, vapor, fornos, tubulações e trocadores podem ser avaliados quanto à distribuição de temperatura e perdas térmicas.

Escolha uma câmera compatível com a rota

Resolução, sensibilidade, lentes, ergonomia, foco, autonomia e software influenciam a produtividade. Veja as câmeras termográficas FLIR para manutenção preditiva apresentadas pela Metrology.
