Termografia aplicada • Medição de temperatura

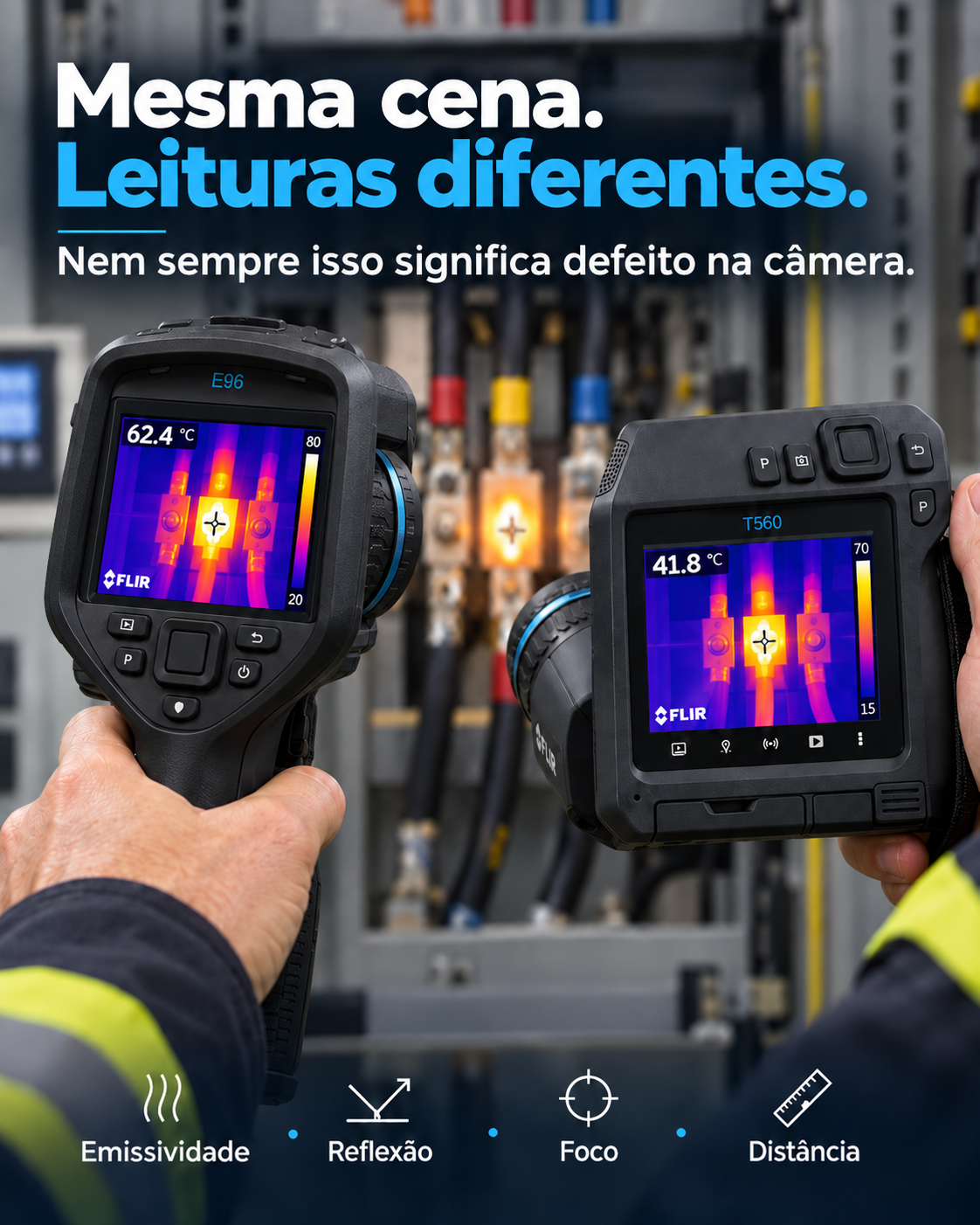

Duas câmeras termográficas apontadas para o mesmo equipamento podem indicar temperaturas diferentes — e isso não prova, por si só, que uma delas esteja com defeito. Antes de comparar os números, é preciso comparar como cada medição foi realizada.
Resposta direta: a câmera não mede “a temperatura” de forma isolada. Ela detecta radiação infravermelha e calcula uma temperatura a partir desse sinal, dos parâmetros informados pelo operador e das características ópticas do sistema. Emissividade, temperatura refletida, foco, distância, ângulo e tamanho do alvo podem mudar o valor exibido.
Então, qual câmera mostrou a temperatura certa?
Sem conhecer a configuração e as condições de cada inspeção, essa pergunta não pode ser respondida apenas olhando as telas. Uma diferença de leitura pode vir do método, da superfície, do enquadramento ou das características de cada conjunto câmera–lente.
Isso não significa que especificações e calibração sejam irrelevantes. Faixa de medição, resolução espacial, lente, exatidão declarada, estabilização e condição de calibração também importam. Mas a comparação só começa a fazer sentido depois que o procedimento é padronizado.
Os seis fatores que mais alteram a leitura em campo
Emissividade
Emissividade representa a capacidade de uma superfície emitir radiação infravermelha em comparação com um corpo negro na mesma temperatura. Superfícies pintadas, oxidadas ou não metálicas costumam ser mais favoráveis à medição; metais polidos, com baixa emissividade, refletem uma parcela maior do ambiente. Inserir um valor de emissividade inadequado pode deslocar significativamente o resultado.
Temperatura aparente refletida
A câmera também recebe radiação do entorno refletida pelo alvo. Em superfícies de baixa emissividade, a influência pode ser grande: sol, céu, fornos, luminárias, máquinas quentes e até o próprio inspetor podem aparecer como reflexão térmica. Por isso, a compensação de temperatura refletida e a análise do ambiente não devem ser tratadas como detalhes.
Foco
Uma imagem térmica fora de foco distribui a energia do alvo por uma área maior do detector. Bordas ficam menos definidas e pontos quentes pequenos podem parecer mais frios do que realmente são. O foco precisa ser ajustado no momento da captura; nitidez visual adicionada depois não recupera a informação radiométrica perdida.
Distância e tamanho do alvo
Enxergar o componente na tela não significa conseguir medi-lo com precisão. Quanto maior a distância, maior a área representada por cada pixel. Se o alvo ocupar poucos pixels, o valor pode ser contaminado pelo entorno. A FLIR recomenda que a região medida ultrapasse o tamanho do ponto de medição e, como referência prática, cubra ao menos 3 × 3 pixels.
Ângulo de observação
Ângulos muito oblíquos tendem a aumentar a influência de reflexões e tornam mais difícil comparar exatamente a mesma região. Sempre que a segurança e o acesso permitirem, procure uma posição mais perpendicular ao alvo e repita as inspeções com geometria semelhante.
Ambiente e caminho óptico
Temperatura do ar, umidade, distância, poeira, vapor e janelas infravermelhas afetam a transmissão entre alvo e câmera. Em distâncias curtas e condições normais, alguns efeitos podem ser pequenos; em trajetos longos ou ambientes severos, precisam ser considerados com cuidado.
Atenção às superfícies metálicas brilhantes: um ponto aparentemente quente pode ser apenas o reflexo de uma fonte térmica próxima. Mudar levemente o ângulo de observação ajuda a identificar reflexões: se a “anomalia” se move na superfície, ela provavelmente não pertence ao componente.
Como comparar duas câmeras termográficas corretamente
- Escolha exatamente o mesmo alvo e a mesma área de medição.
- Configure a mesma emissividade e a mesma temperatura aparente refletida.
- Mantenha distância e ângulo equivalentes, respeitando a segurança.
- Ajuste o foco de cada câmera individualmente.
- Confirme se o alvo ocupa pixels suficientes para a lente e a resolução usadas.
- Use a mesma faixa de temperatura e aguarde a estabilização recomendada pelo fabricante.
- Verifique se as câmeras estão dentro das condições de calibração e das especificações de exatidão.
- Quando for seguro e tecnicamente aplicável, utilize uma referência de alta emissividade conhecida, como fita apropriada, para melhorar a comparação.
Resolução térmica e lente também fazem diferença?
Sim. Câmeras com resoluções e campos de visão diferentes projetam quantidades diferentes de pixels sobre o mesmo alvo. Uma câmera de maior resolução — ou equipada com uma lente adequada à distância — pode separar melhor um ponto quente pequeno do fundo.
O zoom digital não cria novos dados de medição. Para alvos pequenos ou distantes, o que conta é a resolução do detector, o campo de visão da lente e o tamanho real da área projetada em cada pixel, conhecido como IFOV.
Exatidão não é a mesma coisa que igualdade entre telas
A especificação de exatidão define uma faixa de incerteza sob condições determinadas pelo fabricante. Assim, mesmo duas câmeras corretas, configuradas de modo semelhante, não precisam exibir números absolutamente idênticos. Diferenças devem ser avaliadas frente às especificações, ao alvo e à incerteza do processo completo.
Na manutenção preditiva, a tendência e o contexto operacional também são valiosos. Comparar o mesmo componente ao longo do tempo, com carga e procedimento controlados, costuma produzir decisões mais confiáveis do que analisar uma temperatura isolada.
O que deve constar em uma inspeção termográfica confiável?
Uma boa imagem é apenas parte do registro. O relatório deve documentar o equipamento, o ponto inspecionado, a carga ou condição de operação, a distância aproximada, o ângulo, a emissividade adotada, a temperatura refletida, as condições ambientais relevantes e o critério usado para avaliar a anomalia.
Essa rastreabilidade permite repetir a inspeção, comparar tendências e explicar por que um valor foi aceito ou investigado. É também o que separa uma fotografia térmica interessante de uma medição tecnicamente defensável.
Perguntas frequentes
Duas câmeras FLIR podem mostrar temperaturas diferentes no mesmo alvo?
Sim. Diferenças de configuração, foco, distância, lente, resolução espacial, estabilização e especificação de exatidão podem produzir valores distintos sem que exista defeito.
Qual parâmetro costuma causar mais erro?
Depende da aplicação, mas emissividade e temperatura refletida merecem atenção especial em metais brilhantes e outras superfícies de baixa emissividade. Em alvos pequenos, foco e distância também podem dominar o resultado.
Uma imagem térmica desfocada pode ser corrigida depois?
Não para fins radiométricos. É possível melhorar a aparência visual, mas a energia que se espalhou entre pixels durante a captura não é recuperada. O foco deve ser feito em campo.
Chegar mais perto sempre melhora a medição?
Em geral, aproximar-se coloca mais pixels sobre o alvo, mas a segurança vem primeiro. Quando a aproximação não é possível, é necessário escolher resolução e lente compatíveis com a distância.
Como saber se um ponto quente é reflexão?
Observe o ambiente e altere cuidadosamente o ângulo de visão. Se o ponto se deslocar pela superfície, há forte indício de reflexão. Superfícies de baixa emissividade exigem atenção redobrada.
